RENAULT parking kamera set RL4-RLINK2

Set za naknadnu ugradnju parking kamere (NTSC)

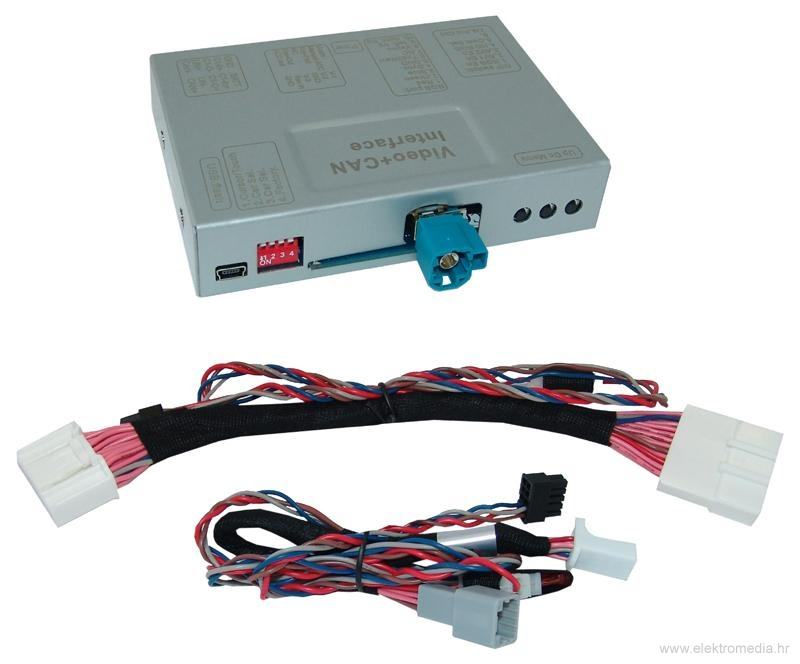

Instalacijsko sučelje r.LiNK omogućava umetanje stražnje i prednje kamere s automatskim prebacivanjem i dva dodatna video izvora (npr. USB uređaj, DVB-T2 tjuner, ...) u tvornički-zabavni sustav proizvođača vozila.
Kompatibilan je s Renault vozilima generacije 2016-2016 s R-Link2 sa 7inch ili 8.7inch monitorom.






 Tehničke karakteristike:







- Video inserter za tvornički multimedijski sustav

- 1 video ulaz ulazne kamere CVBS
- 1 video ulaz za prednju kameru CVBS
- 2 CVBS video ulaza za postprodajne uređaje (npr. USB-Player, DVB-T2 tuner, ...)
- Automatsko prebacivanje na ulaz kamere za stražnji pogled pri uključivanju brzine za vožnju unatrag
- Automatsko prebacivanje prednje kamere nakon brzine za vožnju unatrag 10 sekundi
- Video u pokretu (SAMO za povezane video izvore)
- Video ulazi kompatibilni s NTSC-om



Kompatibilnost:





Brand
Model
Navigation


Renault
Espace from about 2015,
Kadjar from about 2015,
Megane from about 2016,
Scenic from about 2016,
Talisman from about 2015,
and other vehicles with
R-Link2 with 7inch or 8.7inch monitor






Ograničenja:



Video only
The interface inserts ONLY video signals into the infotainment. For inserting Audio signals either the possibly existing factory audio-AUX-input or a FM-modulator can be used. If 2 audio sources shall be connected to the infotainment, an additional electronic is necessary to switch them.


Factory rear-view camera
Automatically switching-back from inserted video to factory rear-view camera is only possible while the reverse gear is engaged. To delay the switch-back an additional electronic part is required.


After market front camera
The front camera will automatically be switched for 10 seconds after disengaging the reverse gear. A manually front camera switching is possible by external keypad.


Guide lines
If the video interface does not receive the required information from the vehicle CAN-bus, the guide-lines will not be supported.






Tehnički podaci:



BATT/ACCrange
12V DC (7~25V)


Stanje mirovanja
2mA


Snaga
280mA


Video ulaz
0.7V - 1V


Format video ulaza
NTSC


Raspon temperature
-40°C to +85°C


Dimenzije video-box
115 x 24 x 103mm (W x H x D))

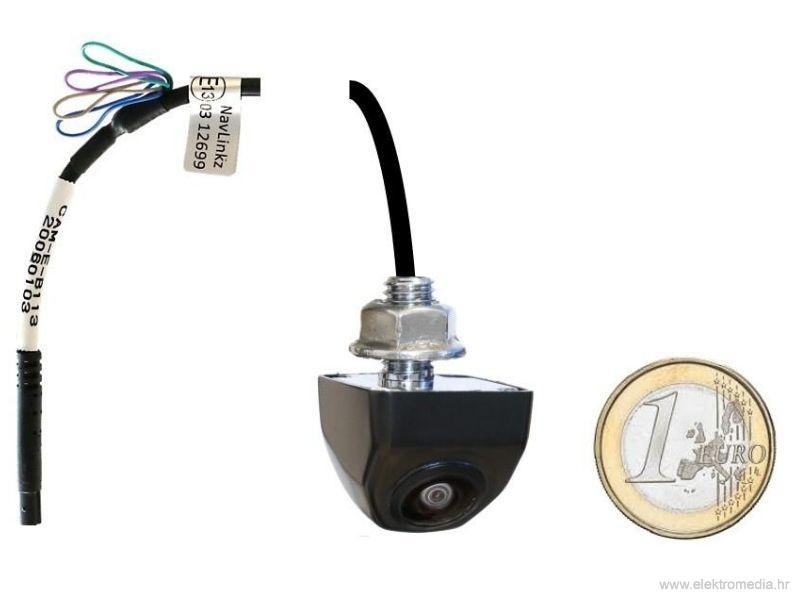

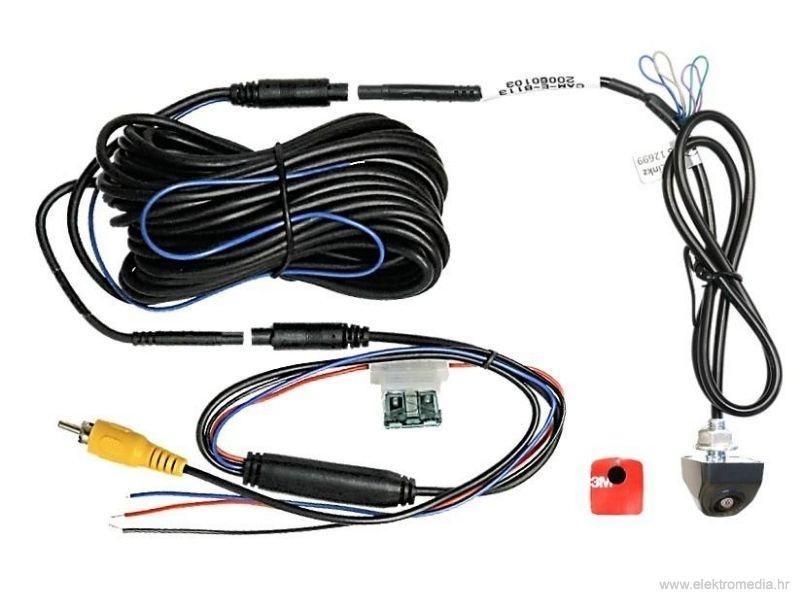

Mini kamera CAM-E-B113
Mini NTSC parking kamera, 1/4 inča CMOS HD sa dijagonalnim širokokutnimim pokrivanjem od 180 stupnjeva dijagonalno u crnoj boji, koristiva i kao prednja kamera.

1/4 NTSC CMOS mini parking kamera crne boje širokog kuta s pomoćnim linijama za lakše parkiranje.
Mogućnost vodoravne baze i okomitog montiranja. Lagano montiranje zahvaljujući kablu vođenom vijčanom cijevi ( bužiru ).

OVA KAMERA MANJA JE OD STANDARDNE VELIČINE KAMERA NA TRŽIŠTU!
Specifikacije proizvoda :
- Mini kamera u nehrđajućem metalnom kućištu ( crna )
- Kabel proveden kroz vijčanu cijev ( u bužiru ) 8 mm sa kontra vijkom
- Mogućnost vodoravnog i okomitog montiranja
- Zrcaljenje se može isključiti - prikladana za korištenje i kao prednja kamera
- Senzor - tip 1/4 inča CMOS NTSC format, osjetljivost na slabo osvjetljenje
- Kut V= 140 St./ O= 105 St./ D= 180 St.
- Pomoćne linije za lakše parkiranje - mogućnost isključivanja
- Vodonepropusna zaštita IP 69K
- Radni napon 12 V ~ 24 V
- Video - konekcija: RCA "muški" konektor
- Kabel - dužina 9 m
- Dimenzije kućišta bez vijčane cijevi ( bužira ) Š/D/V 25x27.7x22 mm

Napomena:

Vozača se ne smije ometati u vožnji. Prema zakonu tokom vožnje nije dozvoljeno gledanje video materijala. Tokom vožnje uređaj smije prikazivati samo prikaz sa stražnje kamere ili MP3 izbornike.
