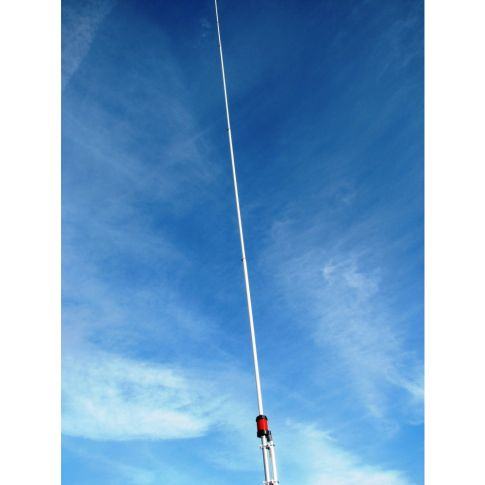

SIRIO Gain Master CB antena

Najbolja antena na trzistu za cb band, fiberglas, 7metara, 5/8 λ
Novo zapakirano

MASTER GAIN-Gain-Master antena SIRIO od stakloplastike 736 MHz, 25,5 do 30 cm.
Gain-Master je U03BB tehnologija s 0,625% stakloplastike.
Radi na CB i 10m amaterskom opsegu.

Potpuno dizajnirana elektromagnetskom simulacijom za maksimalno pojačanje i optimizaciju dijagrama zračenja i propusnosti.

Dizajnirana s najnaprednijom dostupnom tehnologijom, u potpunosti je proizvedena u Italiji od visokokvalitetnih materijala.

Novi dizajn zračećeg elementa (patent u postupku) funkcionira kao središnji dipol s napajanjem jer su sve RF struje na radijatoru u fazi i radijalne ploče uzemljene ravnine nisu potrebne.

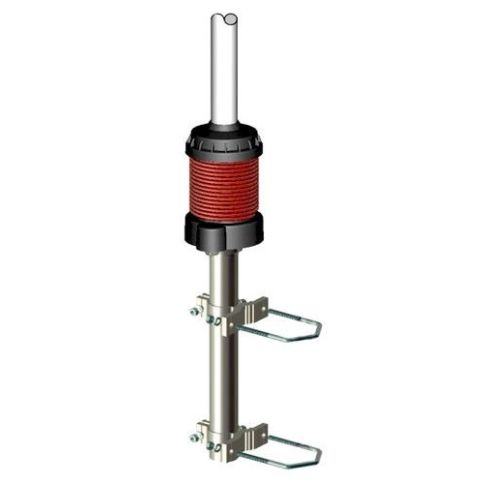

Koaksijalna zavojnica na dnu radi kao RF-razdvajajuća mreža za optimalnu vezu jarbola i napojnog voda.

Izrađena od teleskopske cijevi od stakloplastike, uzemljena je za najbolju zaštitu od statičkog pražnjenja.

Gain-Master je novi standard u svojoj klasi antena.

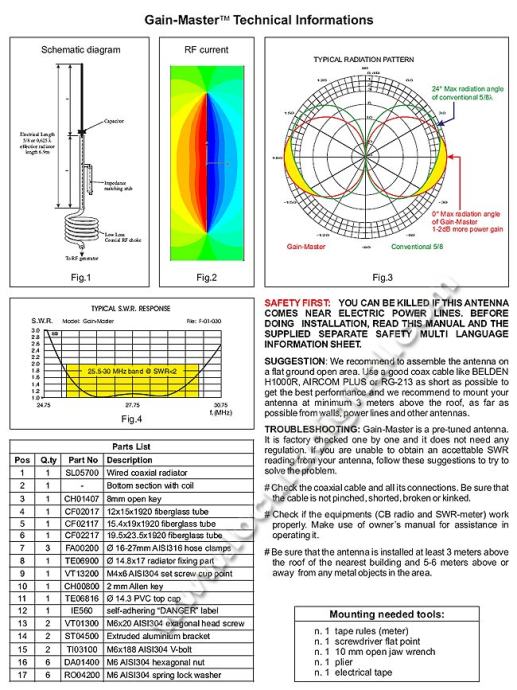

Analiza bazne antene 5/8 u03BB napajane konvencionalno

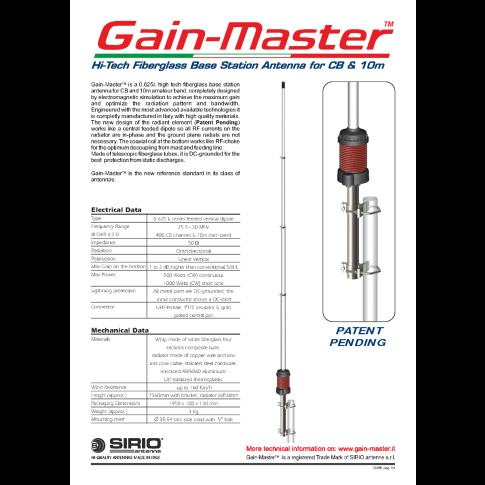

Gain-Master SIRIO GAINMASTER antena od stakloplastike od 25,5 do 30 cm MHz. 736.

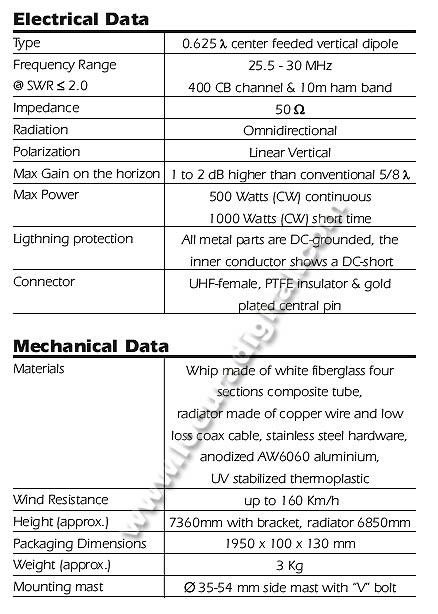

Technical Data

Type 0.625 λ center feeded vertical dipole
Frequency Range
@ SWR ≤ 2.0 25.5 - 30 MHz wide band from 10m to 12m* ham band
Impedance 50 Ω
Radiation Omnidirectional
Polarization Linear Vertical
Max Gain on the horizon 1 to 2 dB higher than conventional 5/8 λ
Max Power 500 Watts (CW) continuous
Ligthning protection All metal parts are
DC grounded, the inner conductor shows a DC-short
MECHANICAL DATA


Materials Whip made of white fiberglass four sections composite tube,
radiator made of copper wire and low loss coax cable,
stainless steel hardware, anodized AW6060 aluminium, UV
stabilized thermoplastic.
Wind Resistance up to 160 Km/h using bracing rods (see Annex installation manual)
Height (approx.) 7360mm with bracket, radiator 6850mm
Packaging Dimensions 1950 x 100 x 130 mm
Weight (approx.) 3 Kg
Mounting mast Ø 35-54 mm side mast with “V” bolt
