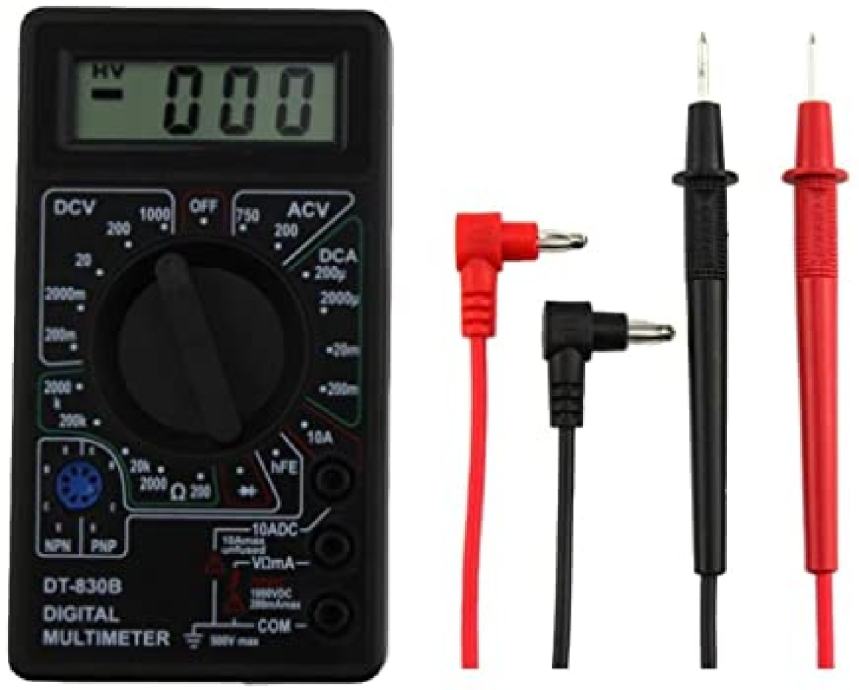

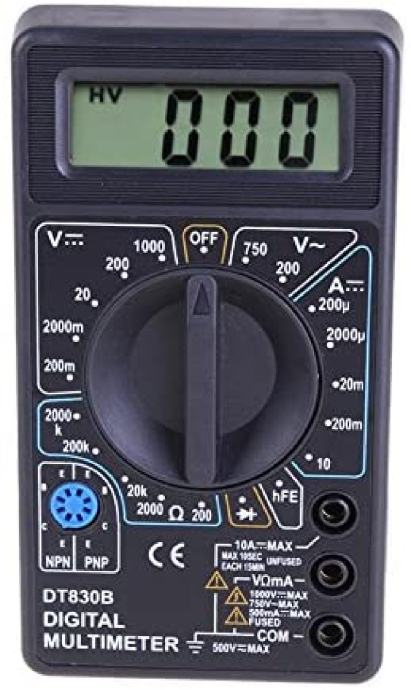

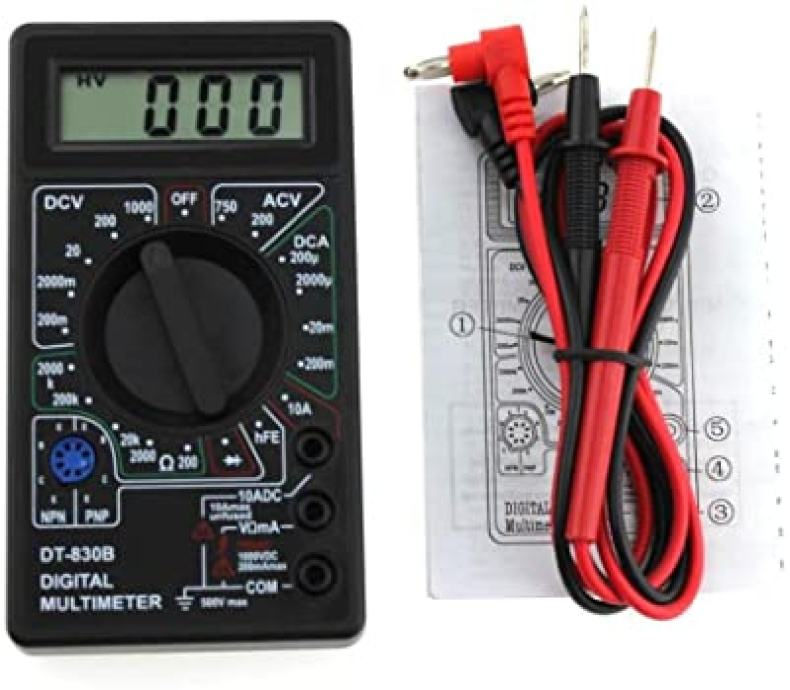

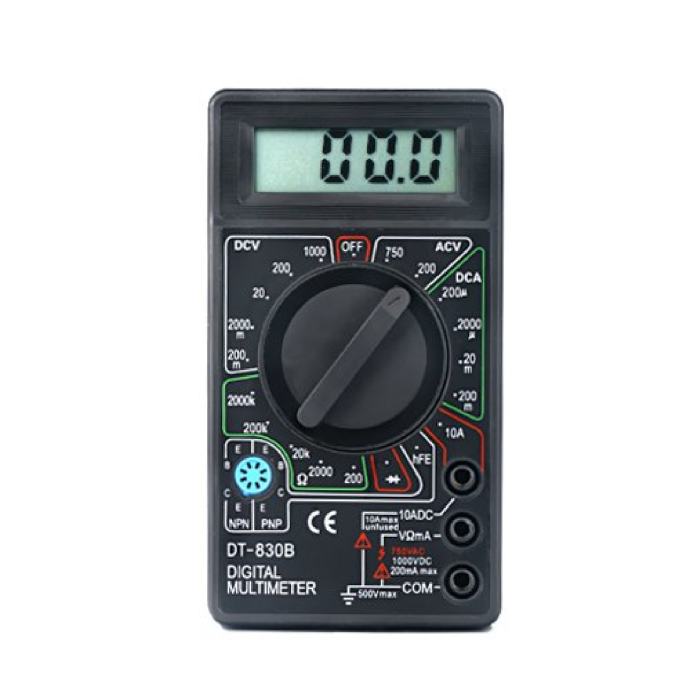

Digitalni multimetar DT-830B

Upute za uporabu

Mjerenje izmjeničnog napona

- Crveni kabel spojite na priključnicu "VΩmA", a crni ispitni kabel na priključnicu "COM".
- Postavite okretni prekidač u željeni položaj ~.
- Spojite ispitne vodove preko izvora ili opterećenja koje želite izmjeriti i očitajte vrijednost napona na LCD zaslonu.

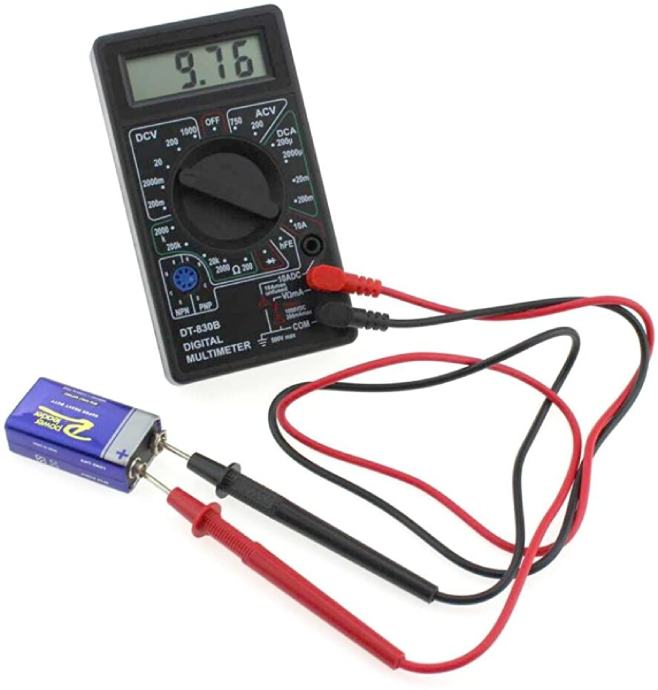

Mjerenje istosmjernog napona

- Crveni ispitni kabel spojite na priključnicu "VΩmA", a crni ispitni kabel na priključnicu "COM".
- Postavite okretni prekidač u željeni položaj. Ako napon koji se mjeri nije poznat, postavite prekidač raspona na najviši položaj raspona, a zatim ga smanjujte dok se ne postigne zadovoljavajuća razlučivost.
- Spojite ispitne vodove preko izvora ili opterećenja koje se mjeri. Očitajte vrijednost napona i polaritet na LCD zaslonu.

Mjerenje istosmjerne struje

- Spojite crveni ispitni vod na priključnicu "VΩmA", a crni na priključnicu "COM". Za mjerenje struja između 200mA i 10A, umetnite crveni kabel u utičnicu "10A" (nerasplaćeni).
- Postavite okretni prekidač u željeni položaj.
- Otvorite krug u kojem se mjeri struja i spojite ispitne vodove serijski s krugom.
- Očitajte trenutnu vrijednost na LCD zaslonu, zajedno s polaritetom crvene veze.

Mjerenje otpora

- Crveni ispitni kabel spojite na priključnicu "VΩmA", a crni na priključak "COM". Polaritet crvenog olova je pozitivan "+" u ovom načinu rada.
- Postavite okretni prekidač u željeni položaj raspona.
- Spojite ispitne vodove preko otpora koji se mjeri i očitajte LCD zaslon.

Napomena: Ako je otpor koji se mjeri spojen na krug, isključite napajanje i ispraznite sve kondenzatore prije primjene mjerenja!

Ispitivanje tranzistora

Prije pokušaja umetanja tranzistora u utičnicu radi ispitivanja, uvijek provjerite jesu li ispitni vodovi odspojeni od bilo kojeg mjernog kruga. Također, dijelovi se ne smiju spajati na utičnicu hFE prilikom mjerenja napona ispitnim vodovima!

- Postavite okretni prekidač u položaj "hFE".
- Utvrdite je li tranzistor koji se ispituje NPN ili PNP i pronađite vodiče emitora, baze i kolektora.
- Umetnite kabele u odgovarajuće rupe na utičnici hFE na prednjoj ploči.
Multimetar će prikazati približnu vrijednost hFE pod uvjetom osnovne struje 10µA i Vce od 3V.

Ispitivanje diode

- Spojite crveni ispitni kabel na priključnicu "VΩmA", a crni kabel na priključnicu "COM". Polaritet crvenog olova pozitivan je "+".
- Postavite okretni prekidač u položaj za ispitivanje diode.
- Crveni kabel spojite na anodu diode koja se ispituje, a crni na katodu diode.
- Pad napona diode prema naprijed prikazat će se u mV. Ako je veza obrnuta, za dobru diodu trebala bi se prikazati samo slika "1".

Zamjena baterije i osigurača

Ako se na LCD zaslonu pojavi znak "BAT", to znači da je baterija stara i da je treba zamijeniti. Otpustite vijke na stražnjem poklopcu i otvorite kućište. Zamijenite istrošenu bateriju novom istog tipa (9V 6F22 ili NEDA 1604). Osigurač treba zamijeniti, otvorite kućište i zamijenite ga istim nazivima (F250mA / 250V).

Prije pokušaja otvaranja kućišta, uvijek provjerite jesu li ispitni vodovi odspojeni od mjernih krugova. Zatvorite kućište i do kraja zategnite vijke prije upotrebe mjerača kako biste izbjegli opasnost od električnog udara!

Tehnički podaci

DT830B ima široku radnu temperaturu: -20 ° C do 75 ° (32 ° F do 104 ° F) i temperaturu skladištenja od: -10 ° C do 50 ° C (10 ° F do 122 ° F). Zajamčeno je da će točnost ostati u sljedećim granicama tijekom 1 godine, kada se koristi na 23 ° C ± 5 ° C, manje od 75% relativne vlažnosti zraka:

Izmjenični napon

Frekvencijski raspon: 45Hz do 450Hz.
Odgovor: Prosječni odgovor, kalibriran u RMS sinusnog vala.

DometRazlučivostTočnost200V100mV± 1,2% od rdg ± 10 znamenki750V1V± 1,2% od rdg ± 10 znamenki

Napomena: neki modeli imaju maksimalni ulazni napon od samo 600 V izmjeničnog napona sa zaštitom od preopterećenja od 600 V istosmjerne ili efektivne vrijednosti izmjeničnog napona za sva raspona ACV-a.

Istosmjerni napon

DometRazlučivostTočnost200mV0,1 mV± 0,5% od rdg ± 2 znamenke2000mV1mV± 0,5% od rdg ± 2 znamenke20V10mV± 0,5% od rdg ± 2 znamenke200V100mV± 0,5% od rdg ± 2 znamenke1000V1V± 0,8% od rdg ± 2 znamenke

Ulazna impedancija: 1MΩ
Maksimalni ulazni napon: 1000V istosmjernog ili 750V efektivnog efekta (mjerilo 200mV: 500V DC ili 350V izmjeničnog efektivnog napona) Napomena: neki će modeli imati maksimalni ulazni napon istosmjerne struje od samo 600V sa zaštitom od preopterećenja od 250V efektivnog napona za područje 200mV i 600 V DC ili RMS izmjeničnog napona za ostale domete.

Istosmjerna struja

Zaštita od preopterećenja: F250mA 250V osigurač (domet od 10A nije stopljen!).

DometRazlučivostTočnost200µA0,1 μA± 1,0% od rdg ± 2 znamenke2000µA1µA± 1,0% od rdg ± 2 znamenke20mA0,01 mA± 1,0% od rdg ± 2 znamenke200mA0,1 mA± 1,5% od rdg ± 2 znamenke10A10mA± 3,0% rdg ± 2 znamenke

Otpornost

Maksimalni napon otvorenog kruga: 3,2 V
Zaštita od preopterećenja: 250 V efektivna vrijednost. AC na svim rasponima.

DometRazlučivostTočnost200Ω0,1Ω± 0,8% od rdg ± 3 znamenke2000Ω1Ω± 0,8% od rdg ± 2 znamenke20kΩ10Ω± 0,8% od rdg ± 2 znamenke200kΩ100Ω± 0,8% od rdg ± 2 znamenke2000kΩ1kΩ± 1,0% od rdg ± 2 znamenke

Ostale specifikacije

Dioda cca. ispitni napon je 2,8 V s strujom od 1 mA. Zaštita od preopterećenja u načinu ispitivanja diode je 250 V RMS. AC.
Oznaka prekoračenja: slika "1" na zaslonu.
Veličina: 126x70x25mm
Težina: 170g.
