ST7796S Touch Screen ESP32 WiFi BT

ST7796S 4inch Touch Screen + ESP32 WiFi BT
Perfektno za učenje programiranja, programiranje i koristan gadget..

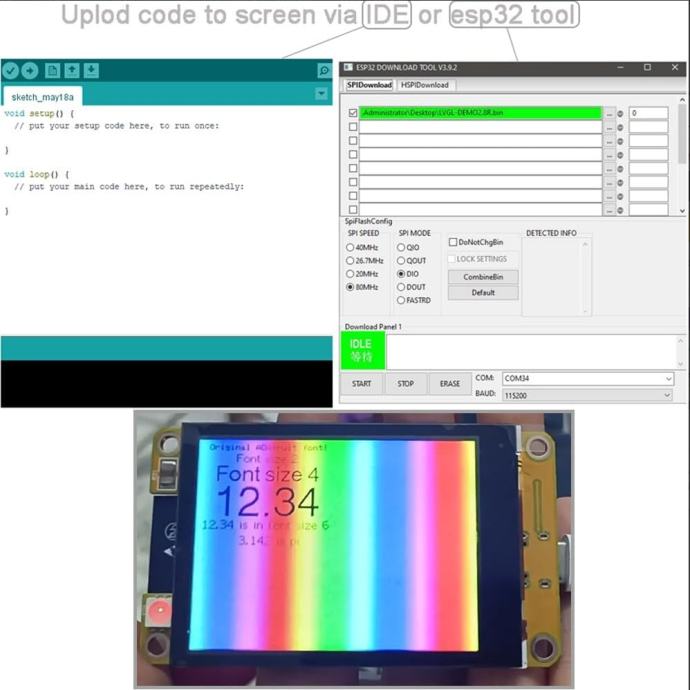

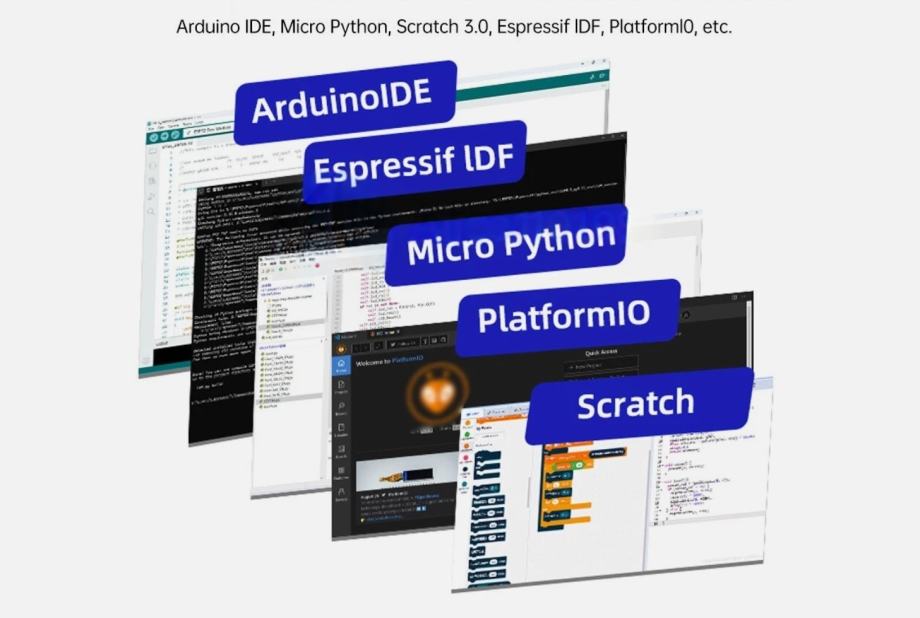

Softver za programiranje: Visual Studio Code, ESP-IDF PowerShell, Arduino.., (ESP32 kodovi na GitHub.com)

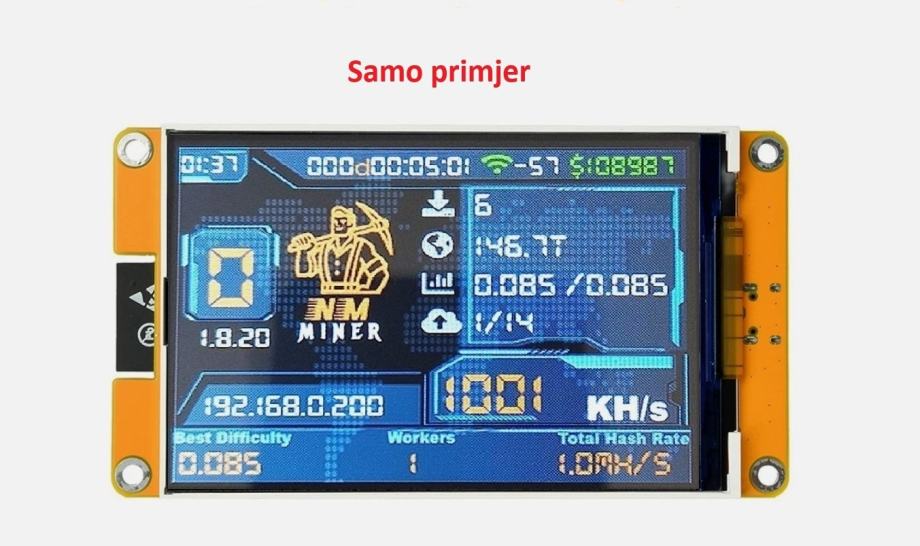

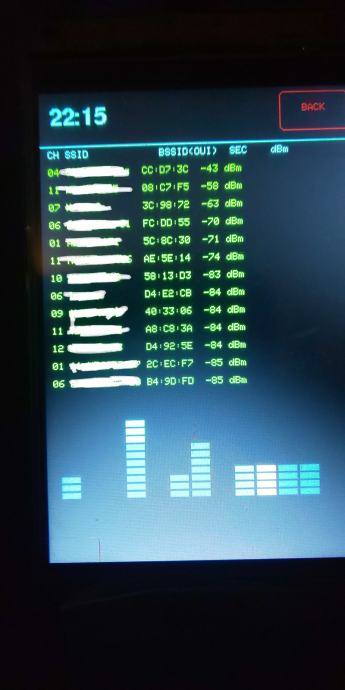

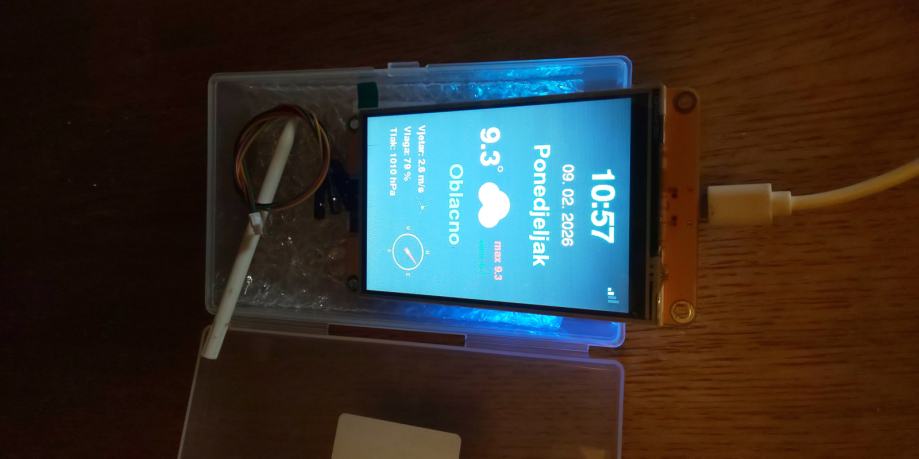

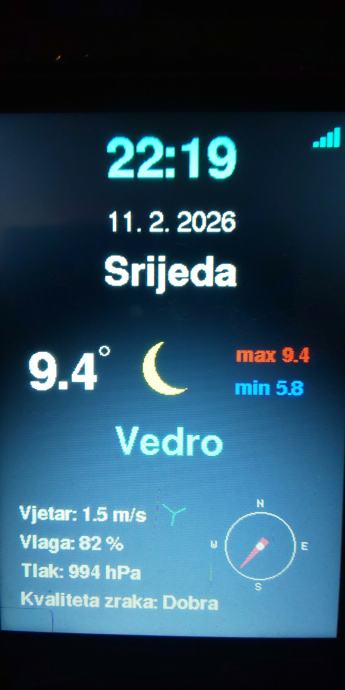

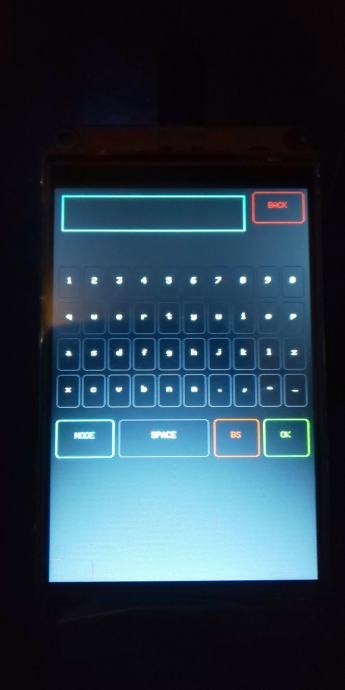

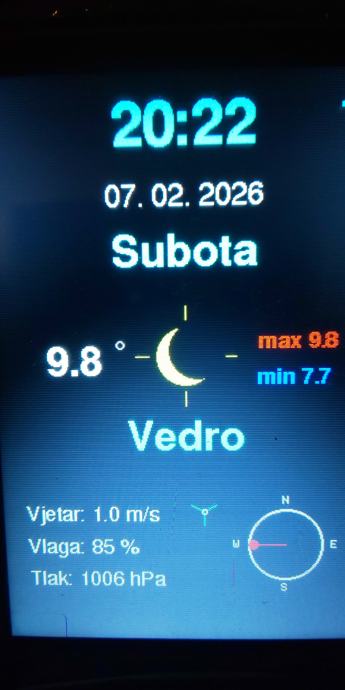

Zadnje slike jedan od mojih projekta-dizajn.. ako se nekom svidja mogu napravit flash besplatno ali treba vaš API ključ(zbog lokacije), wifi odabir i lozinka se upisuje na drugoj stranici, Wi-Fi scaner-analizator sa data breach alert-om, slide stranice.. Moguće animirane pozadine itd..,Najbolje da sami napravite po svojoj volji (pc info, internet radio player, foto album, rss info, više stranica, itd, itd..) ali eto već gotov projekt pa ako se nekom svidja mogu napraviti flash (slika ne ispada nikako, puno lijepše uživo).. radi bez tf kartice, LGFX.hpp na kraju opisa..

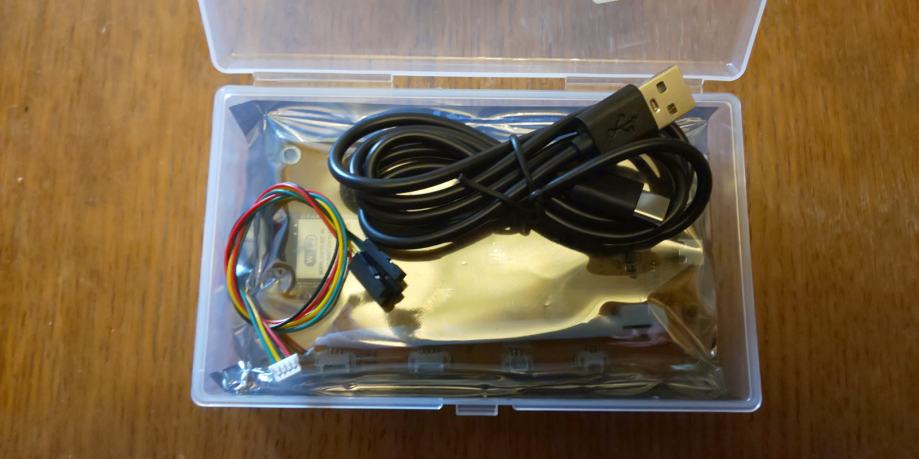

Novo zapakirano, bez zamjena, fiksno, ne šaljem poštom, ne odgovaram na poruke, ne prodajem putem pay protecta, samo osobna primopredaja 099/772-4026

Značajke proizvoda:

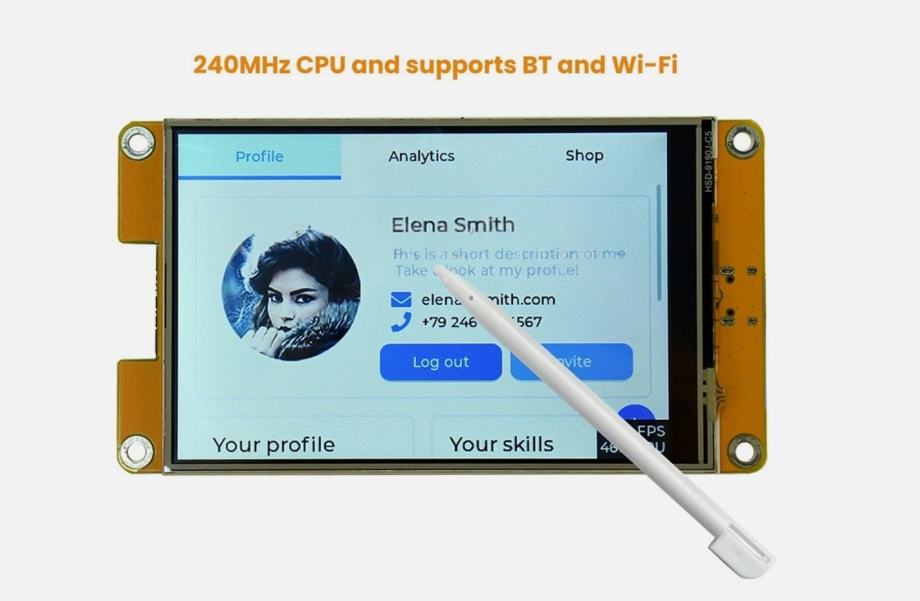

1.ST7796S 4inch Touch Screen (RGB666) za živopisne vizualne prikaze
2. ESP32-32E kontroler za jednostavan razvoj s obilnim resursima

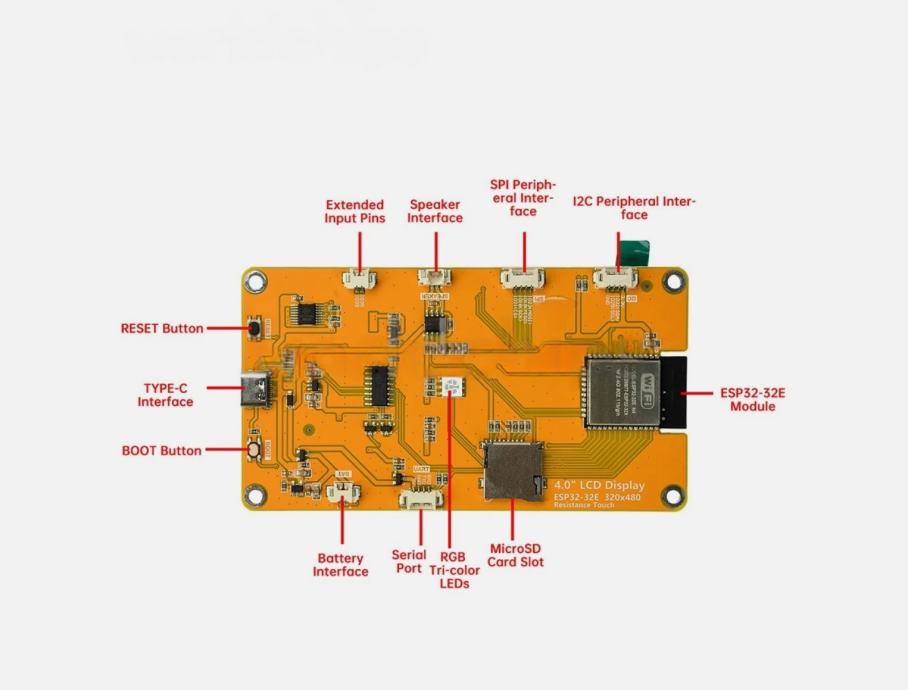

3. Opsežna sučelja za spajanje raznih perifernih uređaja (I2C, SPI, UART, itd.)
4. Podržava vanjske zvučnike za reprodukciju zvuka
5. Integrirana RGB trobojna indikatorska svjetla za sveobuhvatnu indikaciju statusa

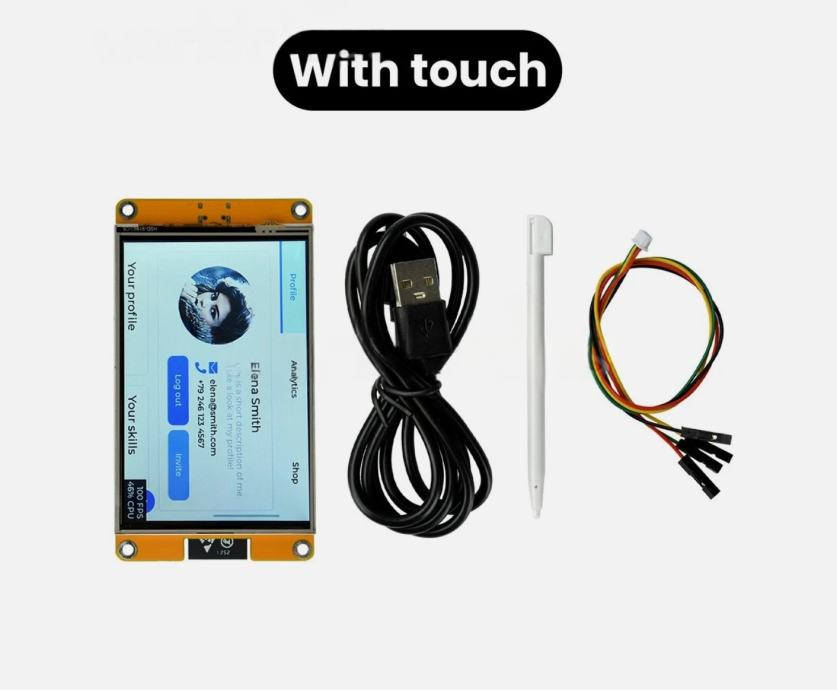

6. Ugrađeni otporni zaslon osjetljiv na dodir za intuitivnu interakciju čovjeka i stroja

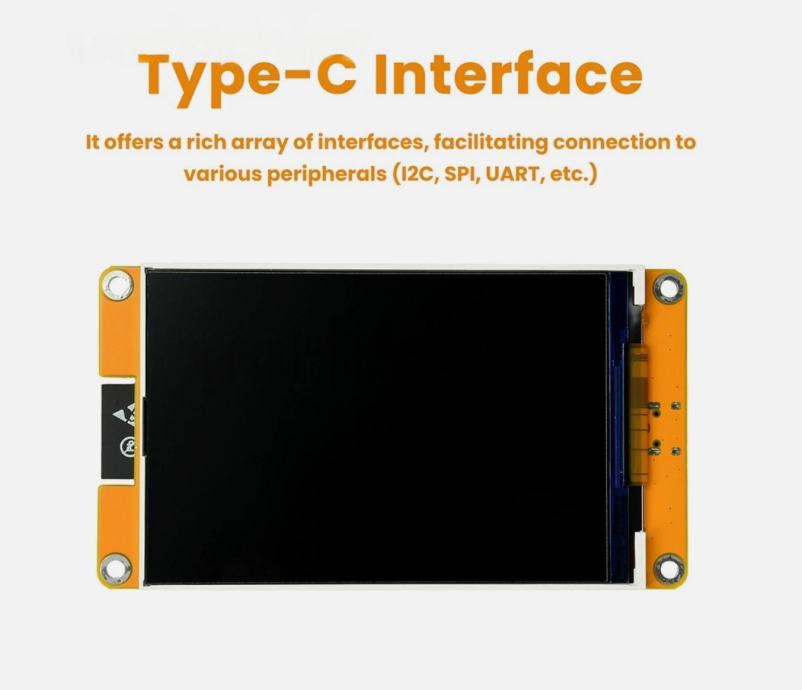

7. Standardno Type-C sučelje za praktično preuzimanje programa i napajanje
8. Utor za Micro TF karticu za proširivu pohranu
9. Podržava vanjsku litijevu bateriju za laganu prenosivost
10. Integrirani krug za upravljanje punjenjem baterije osigurava sigurno punjenje/pražnjenje
11. Bogati primjeri programa dostupni za jednostavno učenje
12. Pruža tehničku podršku za upravljačke programe niske razine s online ažuriranjima WIKI dokumentacije

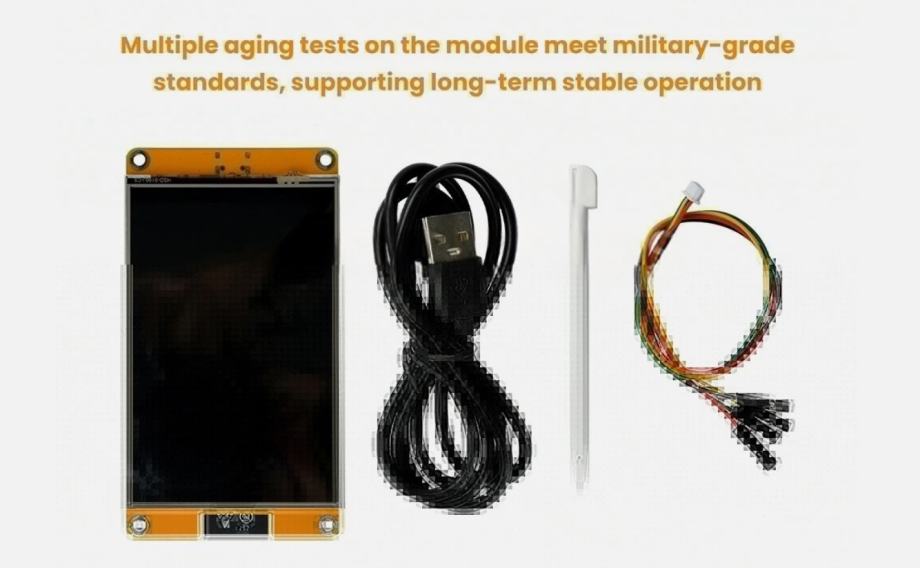

13. Testovi starenja modula zadovoljavaju vojne standarde kroz višestruke inspekcije, osiguravajući dugotrajnu stabilnost rada

ESP32 glavni kontroler Parametri:
Moduli: ESP32-32E
CPU: ESP32-D0WD-V3, Xtensa dvojezgreni 32-bitni LX6 mikroprocesor
Brzina takta: 240MHz (maks.)
Memorija: 448KB ROM + 520KB SRAM + 16KB RTC SRAM + 4MB vanjske QSPI flash memorije
WiFi: 2.4GHz, 802.11b/g/n način rada
Bluetooth: Bluetooth V4.2 BR/EDR i Bluetooth LE standard
Radni napon: 3.0~3.6V
Radna temperatura: –40~85(℃)

LCD ST7796S parametri:
Veličina zaslona: 4.0 inča
Vrsta zaslona: TN TFT
Rezolucija: 320xRGBx480 (piksela)
Efektivna površina prikaza: 55.68(Š)x83.52(V)(mm)
Broj boja: Maks.: 262K (RGB666)
Uobičajeno: 65K (RGB565)
Driver IC: ST7796S
Sučelje zaslona: 4-linijski SPI (spojeno na ESP32)
Razmak piksela: 0,174 (V) x 0,174 (mm)
Kut gledanja: 120°
Svjetlina pozadinskog osvjetljenja (Tipična): 450 cd/m²
Vrsta pozadinskog osvjetljenja: Bijela LED*8
Radna temperatura: -20~60(℃)
Temperatura skladištenja: -30~70(℃)

Parametri zaslona osjetljivog na dodir:
Veličina aktivnog područja: 4,0 inča
Vrsta zaslona osjetljivog na dodir: Otporni zaslon osjetljiv na dodir
Rezolucija zaslona osjetljivog na dodir: 320x480(piksela)
Veličina vidljivog prozora: 56,28(Š)x84,32(V)(mm)
Komunikacijsko sučelje: SPI
Materijal strukture: ITO folija + ITO staklo
Radne Temperatura: -10~60(℃)
Temperatura skladištenja: -20~70(℃)

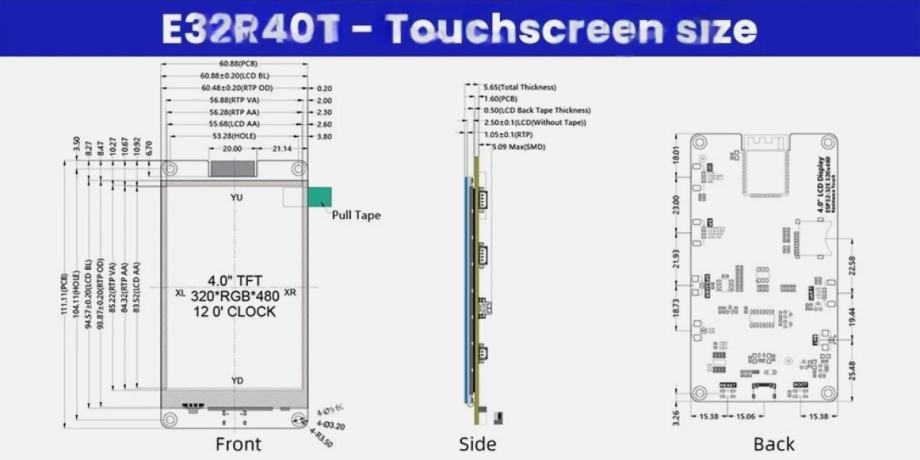

Parametri dimenzija:
Dimenzije LCD panela: 60,88±0,2(Š)x94,57±0,2(V)x2,5±0,1(D)(mm)(bez fleksibilnog kabela i ljepljive podloge)
Dimenzije zaslona osjetljivog na dodir: 60,48±0,2 (Š) x 93,87±0,2 (V) x 1,05±0,1 (D) (mm) (bez fleksibilnog kabela i ljepljive podloge)
Dimenzije modula: Sa zaslonom osjetljivim na dodir: 60,88 (Š) x 111,11 (V) x 5,65 (D) (mm)

Električni parametri:
Radni napon: 5,0 V
Pozadinsko osvjetljenje Struja: 104 mA
Ukupna struja (resetiranje SP32): 40 mA
Rad samo s prikazom: 230 mA
Rad s prikazom, zvučnikom, punjenjem baterije: 580 mA
Potrošnja energije: 1,15 W (samo prikaz)
Svjetlina: S dodirnim zaslonom: 370 cd/m²;
Raspon napona punjenja litijeve baterije: 4,2~6,5 V
Tipična vrijednost: 5 V
Struja punjenja: Maksimalna: 500 mA
Stvarna vrijednost modula: 290 mA
Preporučena specifikacija vanjske baterije: 3,7 V litijeva polimerska baterija
Parametri sučelja zvučnika (maks.): 1,5 W (8 Ω) ili 2 W (4 Ω)

Ispravan LGFX.hpp za ploču;
#pragma once
#include

class LGFX :
#pragma once
#include

class LGFX : public lgfx::LGFX_Device {
lgfx::Bus_SPI _bus;
lgfx::Panel_ST7796 _panel;
lgfx::Touch_XPT2046 _touch; // Dodano za dodir

public:
LGFX(void) {
{
auto cfg = _bus.config();
cfg.spi_host = VSPI_HOST;
cfg.spi_mode = 0;
cfg.freq_write = 40000000;
cfg.freq_read = 16000000;
cfg.pin_sclk = 14;
cfg.pin_mosi = 13;
cfg.pin_miso = 12;
cfg.pin_dc = 2;
cfg.use_lock = true;
cfg.dma_channel = 1;
_bus.config(cfg);
_panel.setBus(&_bus);
}

{
auto cfg = _panel.config();
cfg.pin_cs = 15;
cfg.pin_rst = -1;
cfg.pin_busy = -1;
cfg.memory_width = 320;
cfg.memory_height = 480;
cfg.panel_width = 320;
cfg.panel_height = 480;
cfg.offset_rotation = 0;
cfg.bus_shared = true;
_panel.config(cfg);
}

{ // Konfiguracija dodira (XPT2046)
auto cfg = _touch.config();
cfg.x_min = 0;
cfg.x_max = 319;
cfg.y_min = 0;
cfg.y_max = 479;
cfg.pin_int = 36; // Standardni IRQ za ploču
cfg.bus_shared = true;
cfg.spi_host = VSPI_HOST;
cfg.pin_sclk = 14;
cfg.pin_mosi = 13;
cfg.pin_miso = 12;
cfg.pin_cs = 33; // Standardni CS za touch na ploči
_touch.config(cfg);
_panel.setTouch(&_touch);
}

setPanel(&_panel);
}
};
