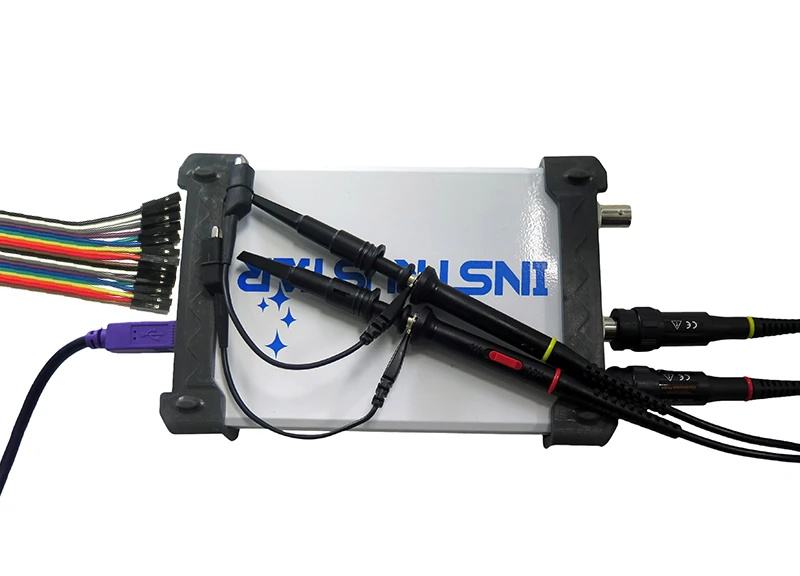

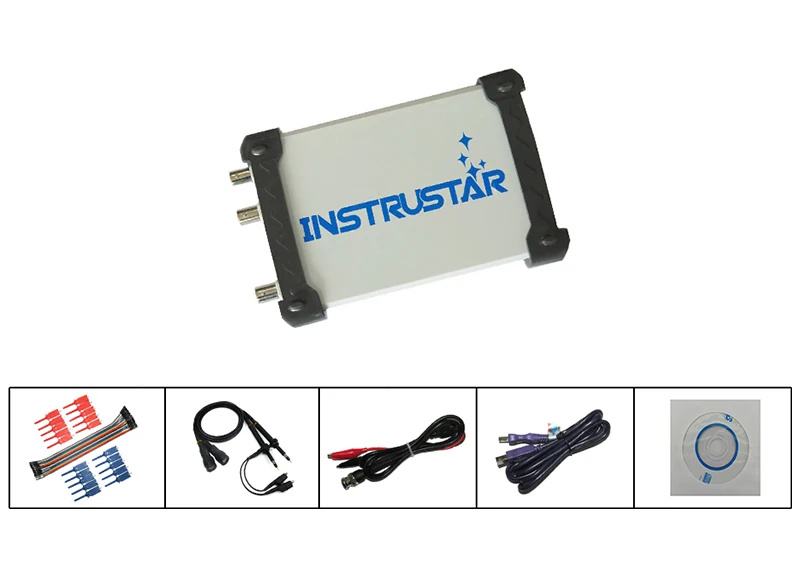

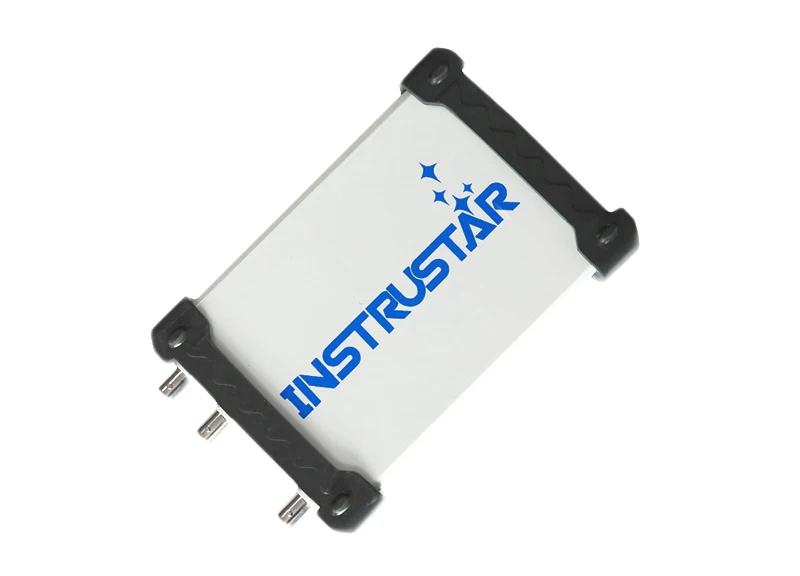

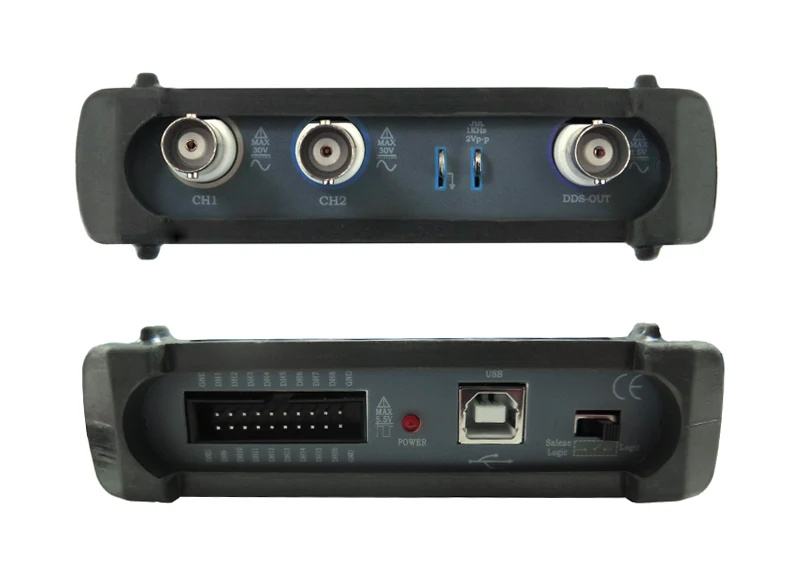

ISDS205 dvokanalni digitalni osciloskop

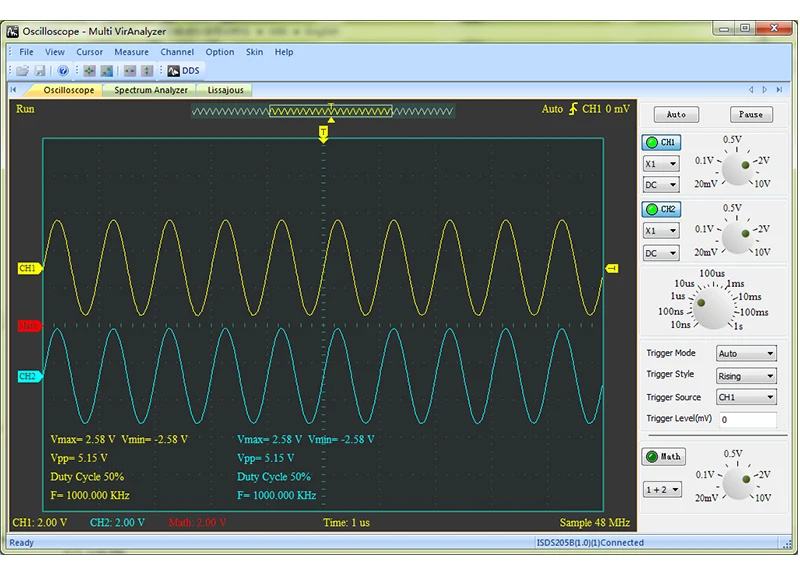

ISDS205 dvokanalni digitalni osciloskop, visoke performanse" kao ciljevi dizajna. Dobro osmišljena propusnost od 20/48M brzine uzorkovanja, 2 kanala, izmjenična podrška X-T i XY izmjenični uzorak dvokanalnog virtualnog osciloskopa, analizatora spektra i snimača podataka .
205X podržava logički analizator. Logički analizator podržava naš Logic softver i Saleae Logic 2 vrste softvera
Saleae Logic podržava SPI, IIC, UART, itd. 917 vrsta analiza protokola)
205X podržava DDS funkciju. DDS podržava 5 vrsta izlaza valnog oblika, sinusni val može emitirati do 20M.
Tehnički podaci:
• Model: ISDS205X
• Kanali: 2
• Impedancija: 1MΩ 25pF
• Spoj: AC/DC
• Okomita razlučivost: 8-bitna
• Raspon pojačanja: -6 do 6 V (sonda X1), -60 do 60 V (sonda X10)
• Vertikalna točnost: ±3%
• Raspon vremenske baze: 1 ns – 20 s
• Ulazna zaštita: Dioda, 50Vpk
• Automatsko postavljanje: Da (10 Hz do 20 MHz)
• Način okidanja: automatski, normalan i signal
• Vrsta okidača: Ne, rastući rub, padajući rub, rastući rub ili padajući rub
• Razina okidača: Da
• Izvor okidanja: CH1, CH2
• Veličina međuspremnika: 1 MB/CH
• Širina pojasa: 20 MHz
• Maksimalni uzorak: 48 MS/s
• Vertikalni način rada: CH1, CH2, ADD, SUB, MUL
• Način prikaza: X, Y-T, X-Y
• Mjerenja: Da
• Spremanje u valovima: Osc (Privatno), Excel i Bmp
Analizatori spektra:
• Kanali: 2
• Širina pojasa: 20 MHz
• Algoritam: FFT (18 prozora), korelacija
• FFT točke: 8 - 1048576/CHN
• Mjera FFT: harmonijski (1-7), SNR, SINAD, ENOB, THD, SFDR
• Obrada filtra: FIR filtar podržava proizvoljan raspon metode uzorkovanja frekvencije i pravokutnik, bartlett, trokut, kosinus, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, Kaiser, gaussand dolph_chebyshev, prozor dizajn metode
• Podrška za IIR filtar "Butterworth", "Chebyshev I", "Chebyshev II", "Eliptični" tip dizajna filtra.
Snimač podataka:
• Kanal: 2
• Impedancija: 1MΩ 25pF
• Spoj: AC/DC
• Okomita razlučivost: 8-bitna
• Raspon pojačanja: -6 do 6 V (sonda X1), -60 do 60 V (sonda X10)
• Uzorak 1 kanala: 1K - 24M Hz
• 2 kanala: 1K - 16M Hz
• Spremi datoteku: Maksimalno 4G vrijeme snimanja povezano s brzinom uzorkovanja

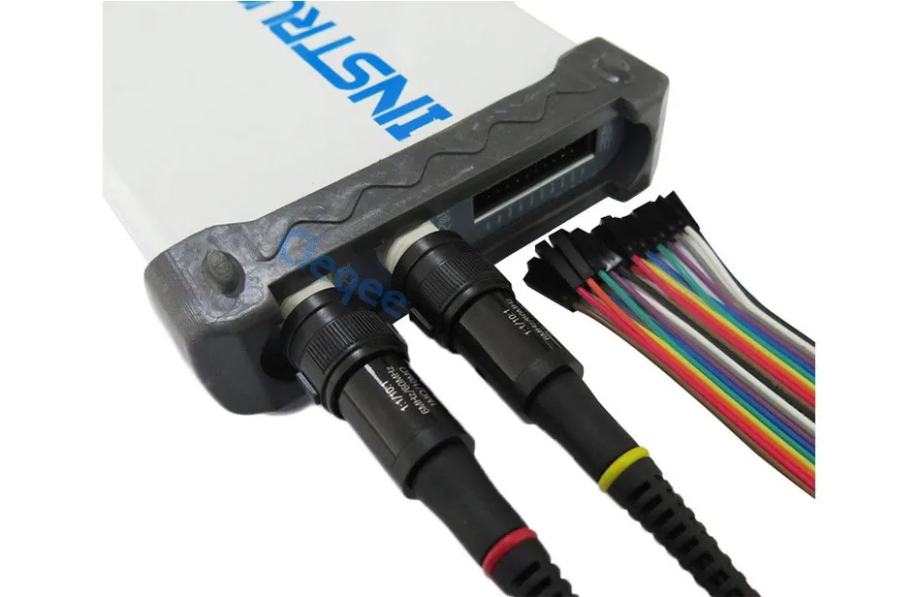

Logički analizator:
• Kanal: 16
• Uzorak: 250 K – 24 MHz (8 kanala), 250 K – 16 MHz (16 kanala)
• Točke uzorka: 1 M – 2 GB
Točke uzorka:
• 1 M – 2 GB
Logički analizator Saleae Logic:
• Kanal: 8
• Uzorak: 25 K – 24 MHz
• Analizator protokola: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS /2 tipkovnica/miš
• Točke uzorka: 1 MB - 10 TB
DDS:
• Val: sinus, kvadrat (varijabla radnog kruga), trokut, gore pilasti zub, dolje pilasti zub
• Amplituda: ≥9Vp-p (bez opterećenja)
• Impedancija: 200Ω±10%
• Pomak: ±2,5 V
• Frekvencijski raspon: 1 Hz – 20 MHz
