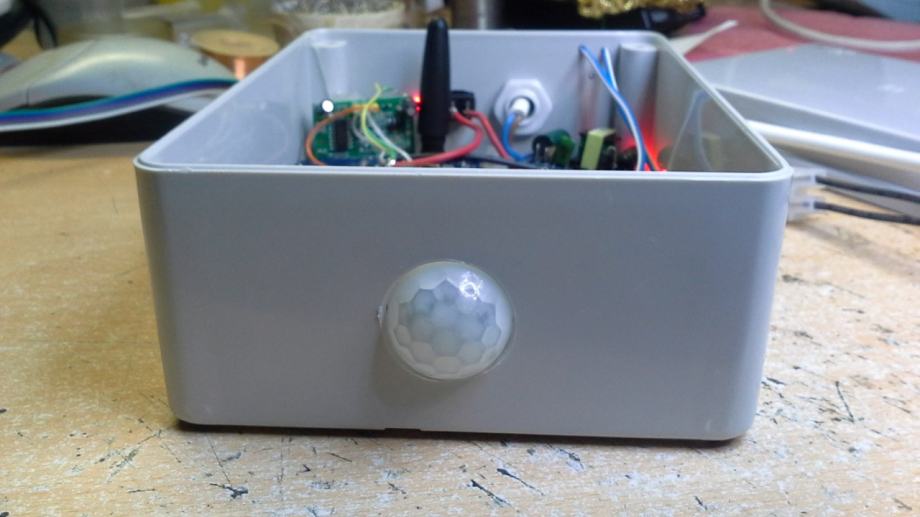

GSM Alarm PIR ,Magnetski senzor za vrata

Email: vizler.elektronika(at)gmail.com


Napajanje 220V/AC .

1.Otvoriti kutiju i umetnuti SIM karticu, kartica nesmije tražiti pin!. (prvo isprobati u svom mobitelu).
Sim kartica mora biti aktivna i imati kuna na sebi da bi mogla zvati i slati sms poruke!.

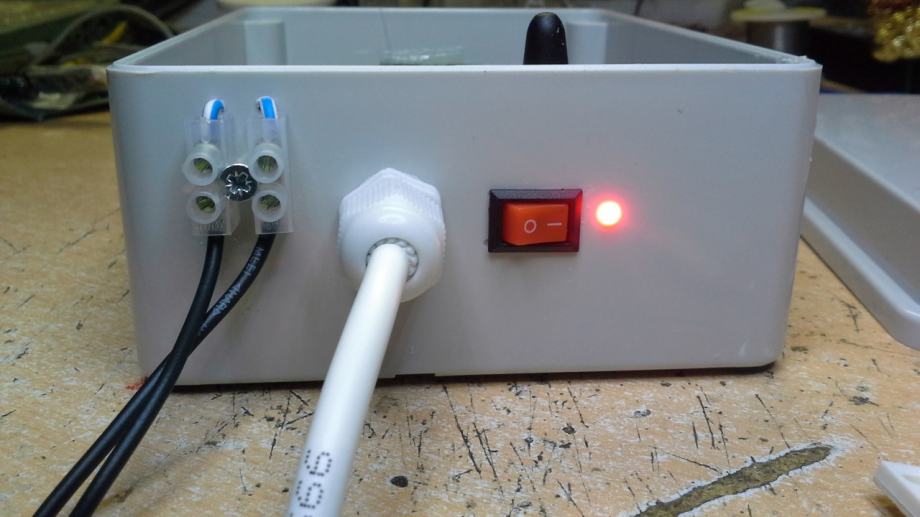

2.Zatvoriti kutiju, uključiti u struju ,upaliti na prekidač .
Crvena lampica se upali i gori 30 sekundi i onda počinje treptati.
Kod paljenja je pauza 30 sekundi da možete izaći iz prostora.

Sada je potrebno napraviti programiranje postavki sms porukama.

1.Setiranje broja korisnika (na koji nas zove i na koji šalje sms poruke).
Zarez je jako bitan
Pošaljite SMS : broj,098123456 (programirali smo broj 098123456 , na njega nam stižu sms poruke .)

2.Uključenje,isključenje alarma putem SMS poruke:
alarm,1 - alarm je "aktivan" – spreman
alarm,0 - alarm je "isključen" – nemože se aktivirati PIR senzorom, ni MAG. senzorom

Postavke za akciju nakon aktiviranja alarma-(neko se kretao u prostoriji na nekoliko sekundi ,ili otvorio vrata)
1.Aktiviranje,deaktiviranje zvanja:
call,1 - alarm nas naziva
call,0 - alarm nas ne naziva

2.Aktiviranje,deaktiviranje slanja SMS poruke:
sms,1 - alarm šalje SMS poruku (ALARM!! PIR senzor aktiviran! , ili ALARM!! Vrata su otvorena!)
sms,0 - alarm nešalje SMS poruku

Deaktiviranje PIR i Magnetskog senzora vrata
pir,1 - moguće aktiviranje PIR senzorom
pir,0 - pir senzor isključen (kao da ga nema)

magnet,1 - moguće aktiviranje MAG senzorom
magnet,0 - MAG senzor isključen (kao da ga nema)

Programiranje odgode alarmiranja nakon aktiviranja senzora
Kada uđemo u prostoriju imamo 10 sekundi da isključimo alarm na prekidač ako ne želimo da nas alarmira.
delay,10 - odgoda na 10 sekundi (od 0-255 sekundi).

Iniciranje slanja STATUSNE sms poruke koja sadrži setirane parametre:

SMS poruka = status (poruka je samo riječ status)
Dobivamo poruku ovog sadržaja:
alarm=1,sms=0,call=1,delay=10,pir=1,magnet=0 (primjer..)

Da bi alarm dobio uvjet za aktiviranje oba senzora moraju biti u neaktivnom stanju:
PIR – niko se nekreće ispred PIR senzora
MAGNETSKI – vrata su zatvorena ili je ulaz kratko spojen.

5 sekundi nakon tog uvjeta ako se aktivira Pir senzor ili se vrata otvore alarm se aktivira i šalje nam sms ili nas nazove ili oboje.

Ako su vrata zatvorena i neko se kreće u prostoriji alarm će nas više puta alarmirati dok ga ne isključimo , ili na prekidač, ili SMS porukom.
Ako su vrata otvorena i neko se kreće u prostoriji alarm će nas alarmirati samo jednom , da su vrata otvorena.



Primjer korištenja:
Uključili smo alarm.
Ako su vrata otvorena alarm neće imati uvjet za alarmiranje.
Izlazimo iz prostora i zatvaramo vrata (ako ne zatvorimo vrata,alarm nas neće alarmirati!!, ako koristimo i MAG senzor varata).

Nakon toga za 1 minutu otvaramo vrata prostora, alarm nas alarmira da su vrata otvorena.
Ako smo zatvorili vrata za sobom, alarm nas ako se krećemo u prostoriji alarmira da je PIR senzor aktiviran,ako su vrata ostala otvorena više nas ne alarmira.
Sve dok su vrata zatvorena i neko se kreće u prostoriji alarm će nas nastaviti alarmirati (slati sms, zvati ili oboje). To možemo prekinutu slanjem sms poruke "alarm,0" – isključimo alarm.)
Kasnije da bi ga uključili moramo poslati poruku "alarm,1" , naravno bez navodnika..
