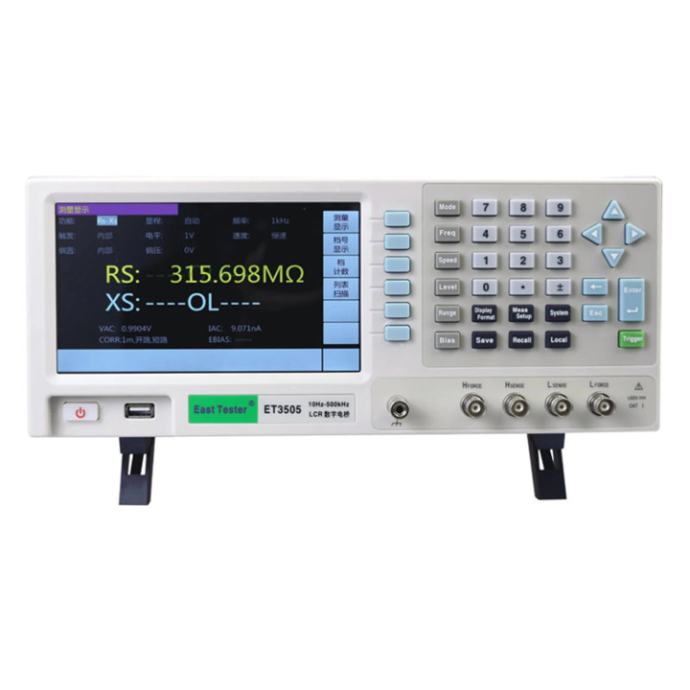

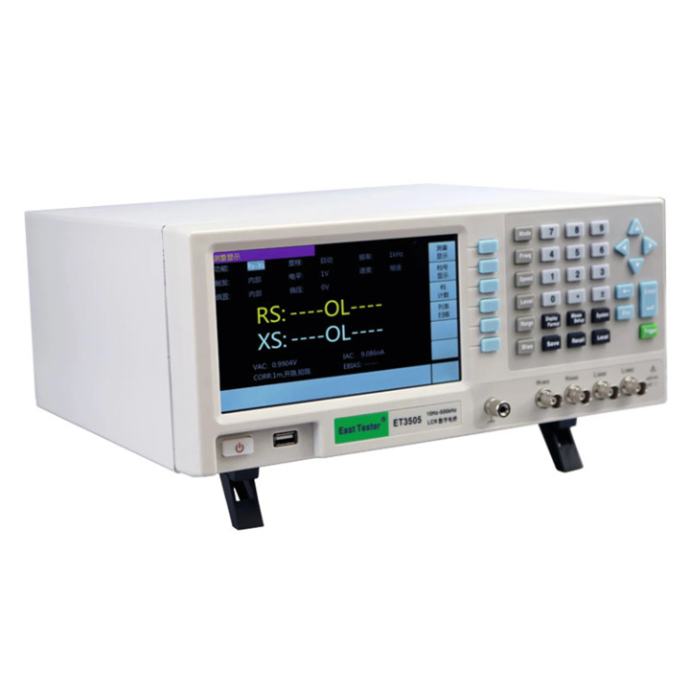

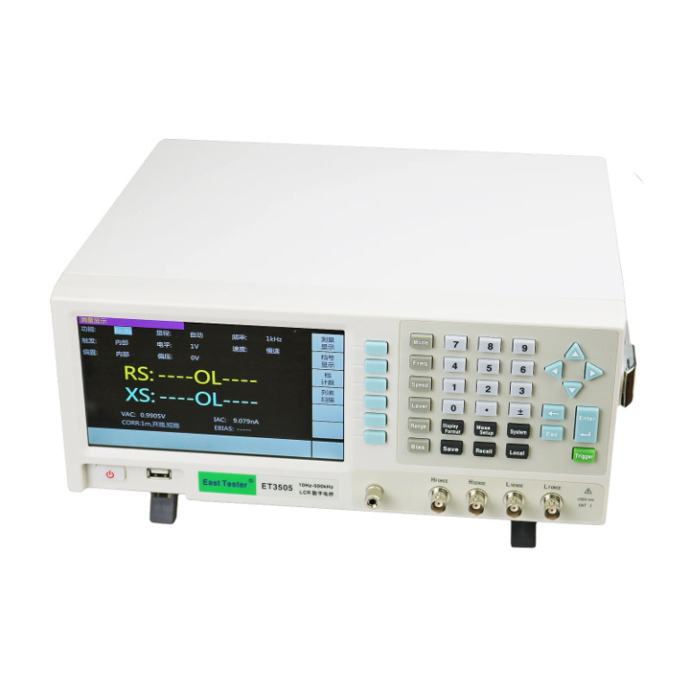

ET3502 Precizni LCR Digitalni most Induktivnost Kapacitivnost Otpor

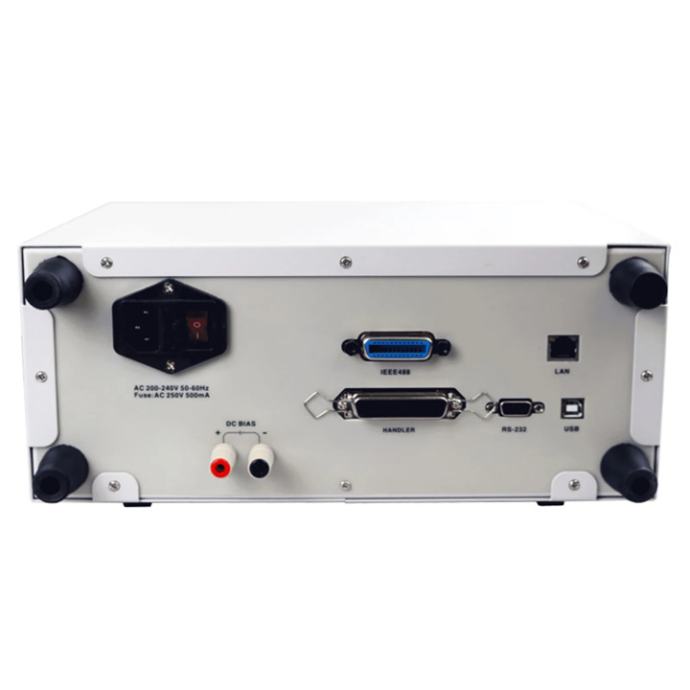

ET3502 Precizni LCR Digitalni most Induktivnost Kapacitivnost Otpor Tester LCR mjerač USB LAN RS232Digitalni mostovi serije ET35 LCR su visokoprecizni analizatori parametara komponenti, koji koriste princip mosta za automatsko balansiranje, s 10Hz~300kHz ispitnom propusnošću, kontinuirano podesivom frekvencijom, 0,05% točnosti osnovnog mjerenja, automatskom kontrolom razine, skeniranjem popisa i brojanjem položaja, što može Točno i kompletno mjerenje i analiza za većinu komponenti i materijala, tako da se često koristi u istraživanju i razvoju proizvoda, ulaznoj inspekciji komponenti i online sortiranju proizvoda.Karakteristike:1,0,05% osnovna točnost;2. Brzina mjerenja maksimalno 200 vremena/s;3. Frekvencijski mjerni raspon od 10Hz- 200kHz, kontinuirano podesiv, 1mHz korak po korak;4.Amplituda pobudnog signala 10mV~2V podesiva, 1mV korak po korak;5. Interni programabilni DC prednapon-2V ~ +2V;6. Podržava vanjski primijenjeni istosmjerni prednapon -60V~+60V;7. Podržava vanjski izvor napajanja8.V, I praćenje ispitnog signalaIspit skeniranja lista od 9,10 bodova10.10-razvrstavanje i brojanje11.100 grupa podataka korekcije za određene frekvencije12. Automatski raspon, ručni raspon13,7” LED zaslon, kinesko i englesko sučelje14.USB, Ethernet, RS232, sučelja rukovateljaGlavni tehnički pokazatelji:Model: ET3502Frekvencija ispitnog signala: 10Hz-200kHzFrekvencijska rezolucija、točnostRezolucija: 1 mHz, točnost: 0,01%Parametri ispitivanjaCp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, cs-Q, Cs-Rs,Lp-D, Lp-Q, Lp-G, Lp-Rp, Ls-D, ls-Q, Ls-Rs,Rs-Xs,| Z |-θr,| Z |-θd,| Y |-θr,| Y |-θd,G-BMjerenje brzine prikazaBrzo: 50 puta/s (20 ms), srednje: 10 puta/s (100 ms), sporo: 1,25 puta/s (800 ms)Prilagođeno mjerenjeIzmeđu 0,5 puta/s ~ 200 puta/s, može se podesitiLCR raspon parametaraCp、Cs: 0,001000pF ~ 99,9999FLp、Ls: 0,001000nH ~ 99,9999kHRp、Rs、| Z | 、Xs: 0,001000 Mohm ~ 999,999 MohmG、B、| Y |:0,001000μS ~ 999,999 kSΘr: ± 0,000001 rad ~ 3,14159 radΘd: ± 0,000001 stupnjeva ~ 179,9999 stupnjevaD: ± 0,000001 ~ 9,99999P: ± 0,001 ~ 99999,9Raspon napona ispitnog signala0,01~2Vrms, korak od 1mV, kontinuirano podesivoRezolucija napona、Rezolucija: 1mV, točnost: 5% + 5mVRaspon struje ispitnog signala: 100μArms ~ 20mArmsRezolucija: 10μA, točnost: 5% + 50μAIstosmjerni prednaponski izvorInterno: -2V ~ + 2V prednaponski prednapon, -20mA ~ + 20mA strujni prednaponVanjski: -60V ~ +60V prednaponUnutarnji otpor izvora signala30 ohma ili 100 ohma, po izboruOsnovna točnost: 0,05%Razlučivost zaslona: 6 1/2 znamenkikomparator9 grupa kvalificiranih postavki, grupa nekvalificiranih postavki, grupa pomoćnih postavkiAktivirani način radaUnutarnji, vanjski, ručni, autobusniMatematičke operacijeDelta (apsolutna vrijednost), Delta% (postotak), Izravno očitavanjeFunkcija kalibracijeSamokalibracija, otvoreni krug, kratki spoj, opterećenje, 100 grupa prilagođene frekvencijske točkePopis skeniranjaIspit skeniranja lista od 10 bodovauređaj za pohranuInterni/USB uređaj za pohranusučeljeLAN、RS232、USB Host、USB uređaj、RukovateljOpće tehničke specifikacijeNapon napajanja: 220V.AC/50Hz ± 10%,Potrošnja energije:
