El Cheapo _POJAČALO 120RMS

El Cheapo - A Really Simple Power Amplifier

Izvorno dizajnirao R.R. Moore i objavljen u Audio Magazine (izdanje iz studenog 1964.), dizajn je predstavljen više zbog povijesnog interesa nego kao preporučeni dizajn. Iako nije loše pojačalo prema tadašnjim standardima, smatrat će se da nedostaje u usporedbi s bilo kojom modernijom ponudom. To će vrijediti čak i ako koristite najnovije tranzistore, jer pojačalo ima vrlo ograničeno pojačanje otvorene petlje. Neki ljudi to vide kao prednost, a ne kao ograničenje, ali to znači da će niska razina nelinearnog izobličenja biti veća nego što ste navikli. Opis Pojačalo se zvalo "El Cheapo 2-30" i imalo je maksimalnu snagu od 30 W po kanalu na 16 Ohma (što je prije bila vrlo uobičajena impedancija zvučnika). Koristio je jedno regulirano napajanje i zvučnik spojen kondenzatorom. Imajući skenirani izvornik, sada mogu reproducirati točne detalje kruga. Bilo je to vrlo jednostavno pojačalo i koristilo je kvazi-komplementarnu simetriju za izlazni stupanj. Za one mlađe od mene koji nemaju pojma o čemu govorim, kvazi-komplementarna simetrija bila je shema koja se koristila u danima kada su PNP tranzistori bili skupi, a silikonski uređaji prilično beskorisni. Ako ste htjeli bilo kakvu vrijednost napona i struje, morali ste koristiti NPN uređaje. Kvazi-komplementarni izlazni stupanj koristio je (diskretni) Darlington za pozitivnu stranu i komplementarni par za negativnu (tj. PNP pokretač spojen na NPN tranzistor snage). U međuvremenu, u to vrijeme, ako ste željeli visoko pojačanje i razuman kapacitet struje, germanijski tranzistori su i dalje bili glavni. Pod uvjetom da su se koristili u aplikacijama gdje curenje nije bilo veliki problem, uređaji s germanijem su radili vrlo dobro - to ipak nije uključivalo izlazne stupnjeve pojačala snage. Tada je većina zvučnika bila od 16 Ohma, a samo je nekoliko njih spuštalo do 8 Ohma. Sve niže od toga bilo je gotovo nečuveno 1964. godine. Slika 1 prikazuje krug - to je bilo jeftino pojačalo u usporedbi s većinom tadašnjih ponuda. Također je uspjelo zvučati respektabilno - opet za usporedbu - i napravio sam par kao i mnogi moji tadašnji prijatelji. Za hi-fi, PA sustave, pa čak i gitarska pojačala (ali nisu bila baš dobra u tome), El-Cheapo je u to vrijeme bio posvuda!

https://sound-au.com/project12a.htm

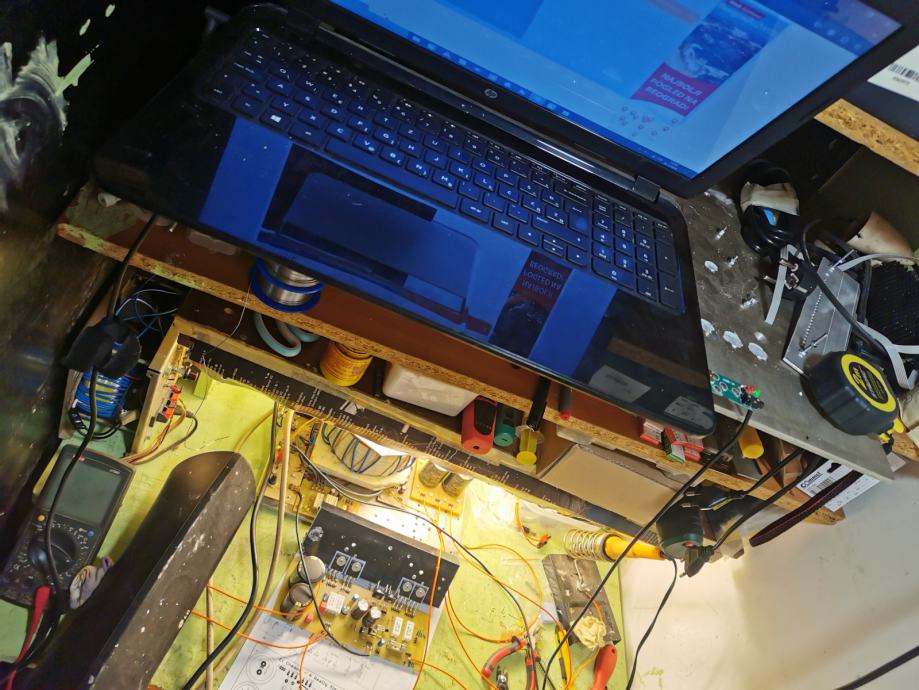

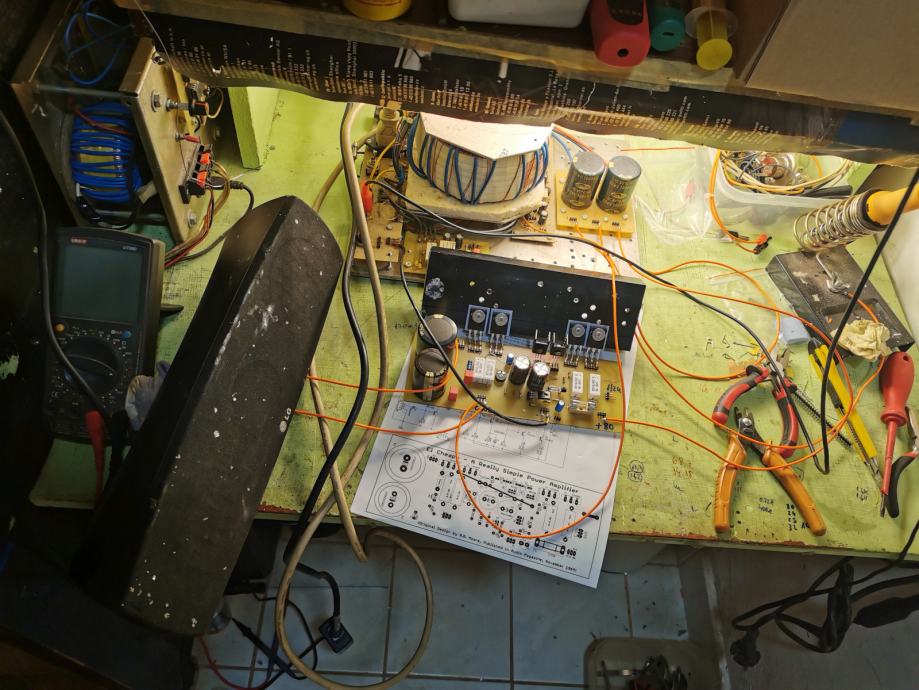

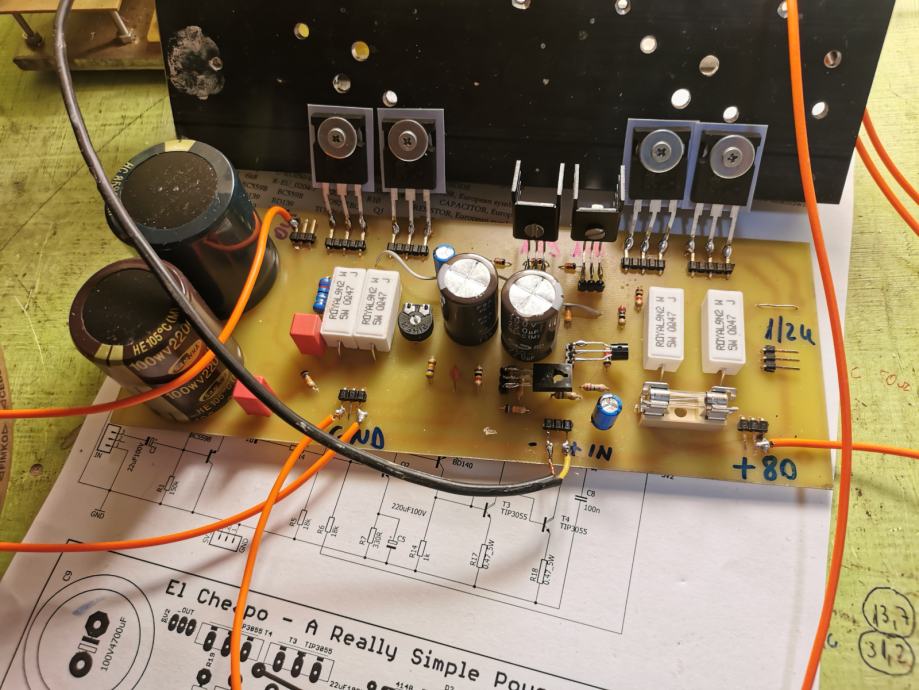

POJAČALO RADI NA NAPONU OD 50V DO 80V,MOJA VERZIJA OVOG POJAČALA JE NAFRIZIRANA,

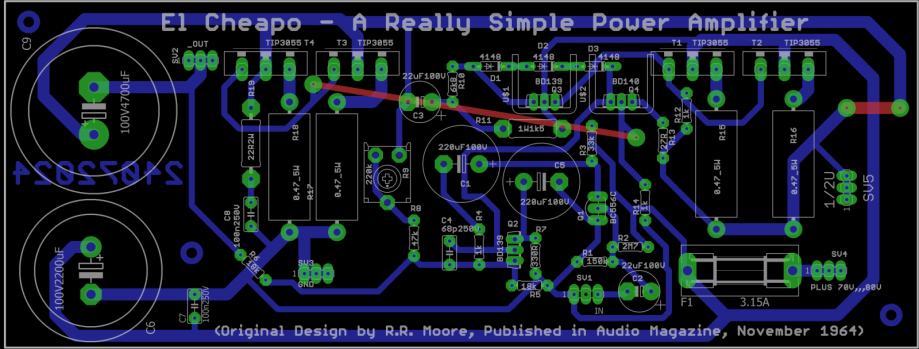

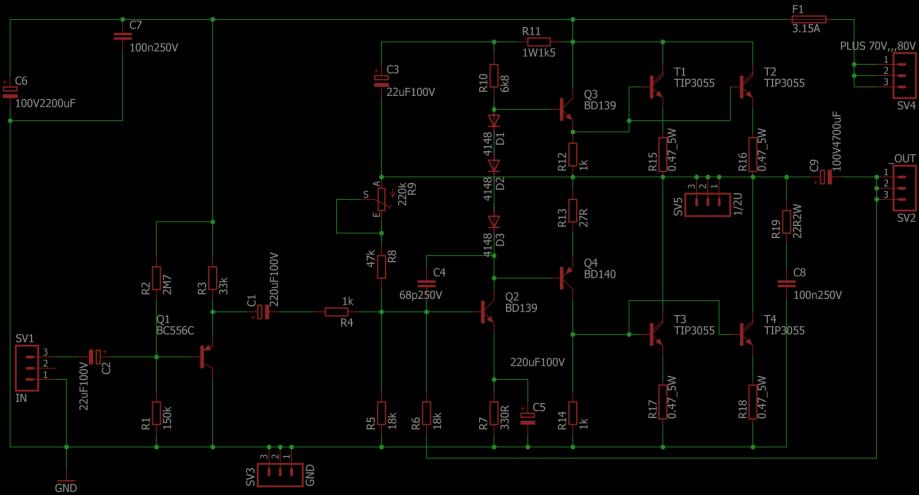

PROVJERENA TAKO DA SE LJUDI BACITE NA KOPIRANJE, U NASTAVKU VAM ŠALJEM ŠEMU I IZGLED PLOČICE,
