Kako funkcionira električni pastir?

Shema električne ograde i opis sastavnih dijelova

Prije izgradnje ograde ili odabira nove pasmine za ogradu, dobro je razumjeti kako ograda zapravo funkcionira. Koje su potrebne komponente i koji je princip.

Kako radi električna ograda?

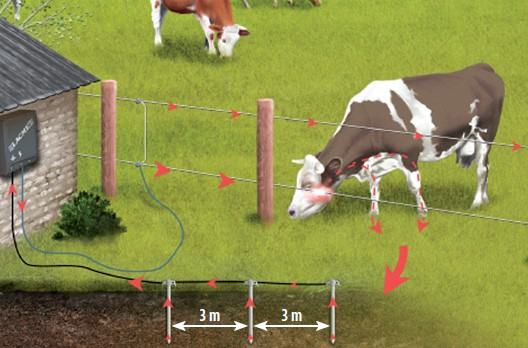

Električna ograda sastoji se od nekoliko dijelova, na slici je prikazan osnovni tzv. jednožilni sustav.

Kabeli , trake ili žice obično se koriste za pokretanje od električnog izvora (A) koji povremeno šalje električne impulse jednom ili više vodiča (B) .

Oni su izolirani od zemlje pomoću izolatora (C) i prenose impuls putem žice ili trake. Izolatori se montiraju na stupove ograde ili stupove (D).

Sastavni dio sustava je uzemljenje koje zajedno s uzemljenjem (E) osigurava povratni prijenos impulsa na uređaj ako životinja dotakne vodič.

To znači da kada životinja dotakne vodič, životinja će doživjeti neugodan, ali ne i po život opasan strujni udar.

Vrijedi princip da se životinja, kao i osoba, moraju moći odmaknuti od ograde. Stoga se ne smije koristiti bodljikava žica. Svi dijelovi električne ograde čine povezani sustav u kojem svaki dio mora ispravno obavljati svoju funkciju.

Uzemljenje ograde i ožičenje

Kako bi se zatvorio strujni krug kada životinja dođe u dodir s vodičem, impuls mora putovati natrag do izvora kroz zemlju. Tome služi uzemljenje. Na svaki 1J izlazne snage ide po 1m stup za uzemljenje. Primjer: za uređaj od 5J preporuča se 5 stupova od 1m za uzemljenje.

Za spajanje nekoliko šipki za uzemljenje potreban je visokokvalitetni vodič, po mogućnosti bakreni s presjekom od najmanje 1 mm2 .

Priključak se također može pohraniti (ukopati) u zemlju, s jedne strane ne ometa održavanje, au isto vrijeme, ako koristite neizoliranu žicu, povećava kapacitet uzemljenja.

Broj šipki za uzemljenje uvijek je naveden u uputama električnog pastira. Šipke za uzemljenje možete međusobno spojiti visokonaponskim kabelom , čime također povezujete uzemljenje s izvorom i izvor s kućištem.

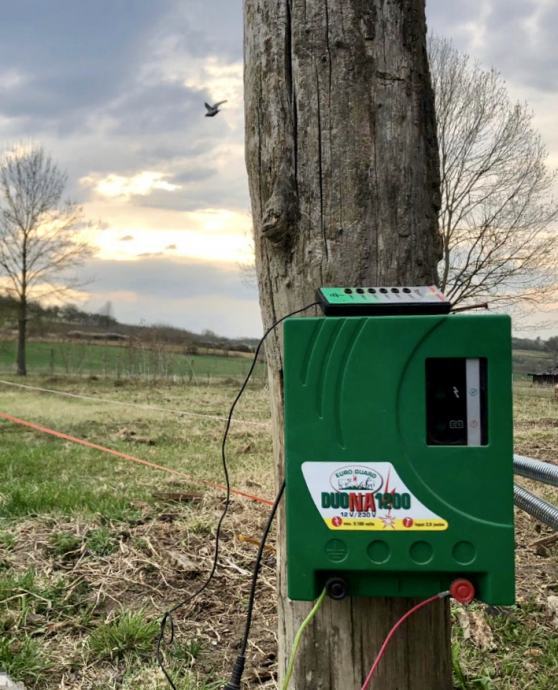

Gdje postaviti pastir?

Početna točka tj. mjesto gdje ćete postaviti pastir neka bude na najnižem dijelu zemljišta gdje se voda duže zadržava i gdje je tlo vlažno duže vremena. Izbjegavajte postavljati pastir na brdu. Vodite računa da ne bude na zemlji radi mogućih bujica. Pastir ima zaštitu od vlage ali bolje ga je zaštititi od vremenskih neprilika. Dobra ideja je da ga postavite u ormar koji će biti postavljen na stup ili druga varijanta na euro paletu.



Gromobran i zaštita izvora električne energije


Kako bi se izbjegle štete uzrokovane gromom, napajanje kućišta na objektu treba provesti preko prenaponske zaštite s prigušnicom i iskrištem - gromobranom prije spajanja na izvor impulsa .

Gromobran se montira blizu tla na vanjski zid zgrade od nezapaljivog materijala ili možda na poseban stup. Ovo se također odnosi na kombinirane izvore kada se koriste s mrežnim adapterom.

Kada postavljate kabel između izvora i gromobranske zaštite, pokušajte kabel od gromobranske zaštite do izvora voditi prema gore. Koristite visokonaponski kabel .

Ispitivanja i mogući nedostaci na kućištu
Svaki rukovatelj električnih ograda dužan je provoditi redovite preglede izvora i ograde ovisno o uvjetima rada, najmanje jednom dnevno.

Na svakoj točki nastambe, ovisno o tome za koju životinju se nastamba koristi, treba postojati minimalni napon od 2.000 - 5.000 V. Minimalni napon je potreban da se savlada otpor kože životinje. Naponi iznad 9000 V mogu uzrokovati gorenje plastičnih žica.

Napon u žicama mjerit ćemo testerom za ogradu , a ne voltmetrom, gubitak napona može imati više različitih razloga.

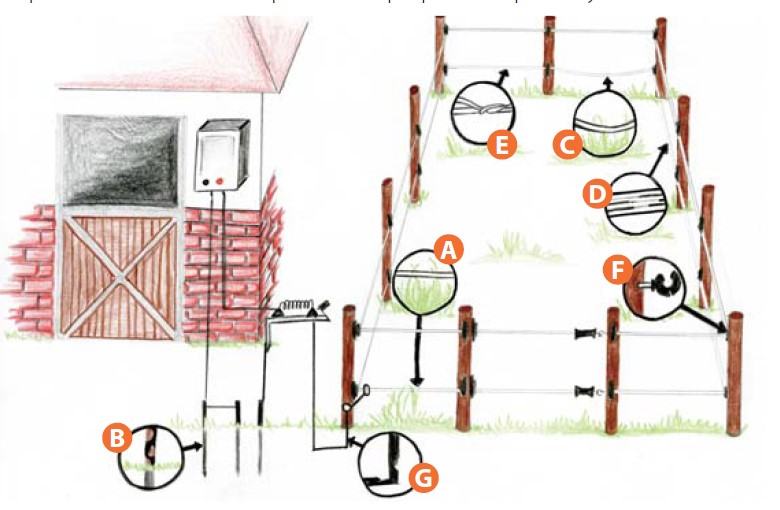

A - Gubici zbog kontakta vodiča s vegetacijom. Uklonite izraslinu (pokosite)!

B - Nekvalitetno uzemljenje, prekratka šipka za uzemljenje, korozija, suhoća. Koristite druge šipke za uzemljenje, spojite ih međusobno, potopite vodom!

C - Vodič na tlu (npr.: prekid, popuštanje). Popravite ogradu, zategnite žicu, uklonite pale predmete!

D - Vodič ima nepovoljna svojstva (tanak vodič, veliki otpor). Koristite visokokvalitetnu žicu s niskim otporom i većim presjekom. Kada koristite široke trake, osigurajte ispravan spoj!

E - Žica povezana čvorom. Upotrijebite odgovarajuće posebne spojnice za žicu, traku ili kabel!

F - Izolator se probija. Zamijenite neispravne izolatore ili koristite bolje!

G - Propuštanje ili kratki spoj dovodnog voda ograde. Načelno ne koristite kabel za normalne unutarnje električne instalacije za opskrbni vod! Obavezno koristite visokonaponski kabel! Kada radi pod zemljom, stavite ga u zaštitni poklopac.

Također smo za vas analizirali testove i mjerenja ograde u članku: Ispitivači za električnu ogradu .

Ostale komponente:

Žice i trake električnog pastira

Odabir žice za ogradu ovisi o nekoliko čimbenika - vrsti životinje koja se drži, veličini ograde, gustoći raslinja, je li ograda mobilna ili fiksna. Imamo nekoliko vrsta na izbor, osnovne opcije su - pletena žica u boji, traka, sajla i pocijčana žica. Prema specifikacijama zahtjeva odabiremo čvrstoću vodiča i njegov otpor.

IZOLATORI I ULAZI
Izolatori na ogradi su sastavni dio, oni izoliraju žicu od tla i drže je na stupovima. Izolatori mogu biti kontinuirani - drže vodič u ravnim dijelovima ograde, kutni - radi boljeg hvatanja u kutovima ili ulazni izolatori , završavaju zadani red kabela ili trake, npr. u ulazu.

Ulazi se mogu postaviti gdje god vam je potrebno na ogradi, njihovo spajanje na ogradu je jednostavno uz pomoć “duplih izolatora” s dvije kukice, a uz njih se odabire ručka s oprugom koja je rastezljiva do 5m ili samo ručka bez opruge.
