NE555 zvono - DIY kit za lemljenje

Jednostavni DIY kit za učenje lemljenja koji na kraju postaje zvono za ulazna vrata (ili sirena ako tipku brzo pritišćete i otpuštate). U paketu se nalazi pločica s oznakama komponenti i sve potrebne komponente, uključujući i zvučnik i držač za četiri AA baterije (baterije nisu uključene).


Za sastavljanje potrebni su lemilica i pribor koji nisu sastavni dio ovog kita.

Napomena: Tiskana pločica koja dolazi u paketu može se malo razlikovati od ove prikazane na slici, ali generalni raspored komponenti i njihove oznake su identične.

Važno: Budite pažljivi s orijentacijom komponenti kod kojih je bitan polaritet (diode D1 i D2, kondenzatori C1 i C2) i pratite kako su prikazane na pločici, kao i kod orijentacije NE555 IC-a (utor s gornje strane pakiranja čipa treba odgovarati utoru nacrtanom na pločici).

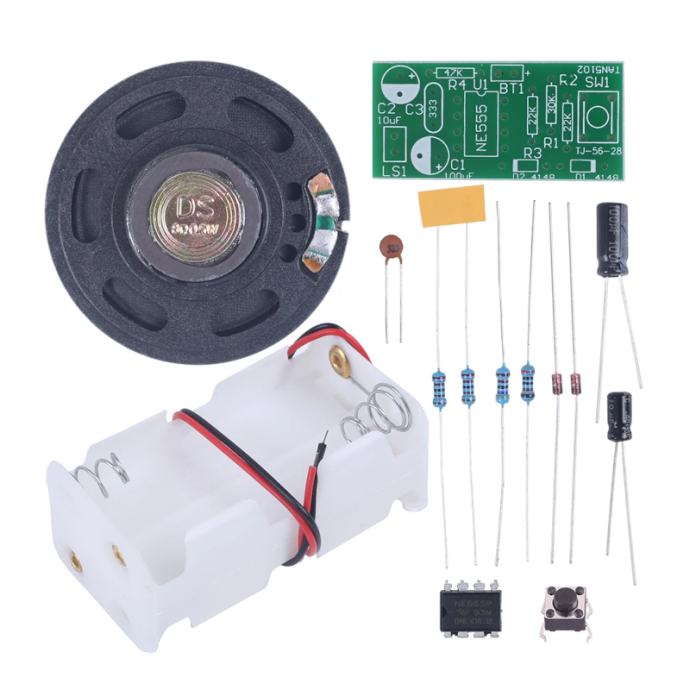

U paketu se nalazi*:
- tiskana pločica (PCB)
- 30 kΩ otpornik** (R1)
- dva 22 kΩ otpornika** (R2 i R3)
- 47 kΩ otpornik** (R4)
- dvije 1N4148 diode*** (D1 i D2)
- 100 µF elektrolitički kondenzator (C1)
- 10 µF elektrolitički kondenzator (C2)
- 0,033 µF keramički kondenzator (C3, 333)
- NE555 IC (NE555 ili U1)
- tipkalo (SW1)
- 0,5W 8Ω zvučnik (LS1)
- držač za 4x AA baterije (BT1)
- 10 cm žice za spajanje zvučnika

---
* u zagradi su oznake komponenti na tiskanoj pločici
** boje vrpci na otporniku:
- narančasta, crna, crna, crvena, smeđa = 30 kΩ ± 1%
- crvena, crvena, crna, crvena, smeđa = 22 kΩ ± 1%
- žuta, ljubičasta, crna, crvena, smeđa = 47 kΩ ± 1%
*** crni kraj diode odgovara bijelom zadebljanju na pločici, orijentacija diode je bitna!
