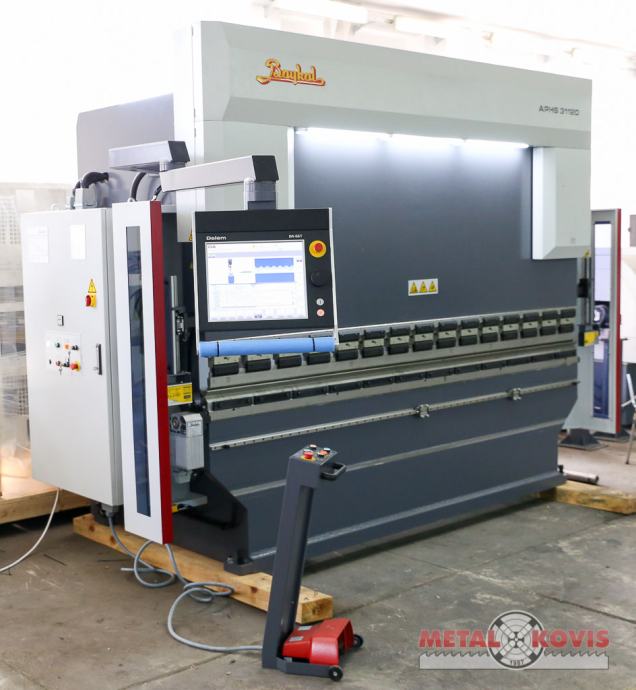

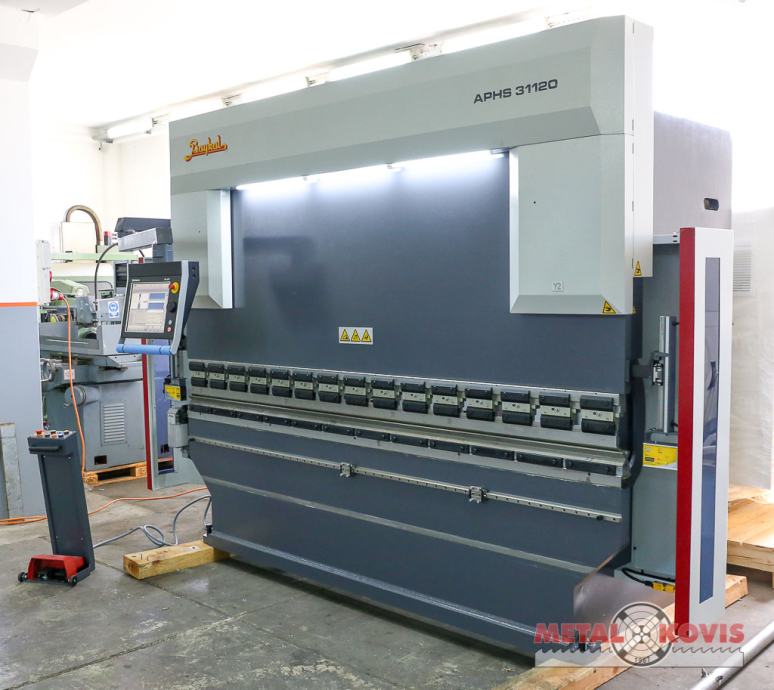

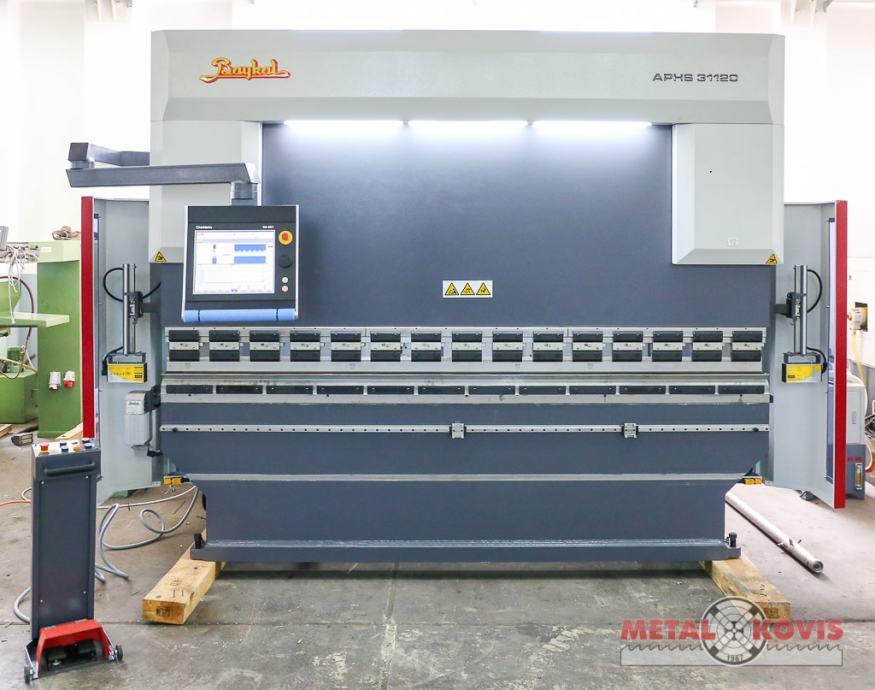

Apkant preša Baykal APHS 31120 CNC, Delem DA-66T

Apkant preša Baykal APHS 31120 CNC, Delem DA-66T

tutorial baykal apkant preša delem upravljanje:

• https://www.youtube.com/watch?v=j1D6xiLJfJw

DIZAJN I FUNKCIJE STROJA
• Čvrsto vareno čelično postolje sa minimalnim izvijanjem pod opterećenjem
• Greda za savijanje sa dva cilindra načinjena od visokokvalitetnog i precizno izbrušenog čelika
• Hod klipa po kliznim stazama sa malim trenjem
• CNC upravljanje potpuno elektronički usklađuje i omogućava maximalnu točnost savijanja i ponavljanja uz stalni nadzor i održavanje paralelnosti
• Dubina hoda mjeri se uz pomoć visoko preciznih linijskih mjerila
• CNC upravljani graničnik na kugličnom vretenu sa istosmjernim pogonom
• Europska hidraulika tipa kocke

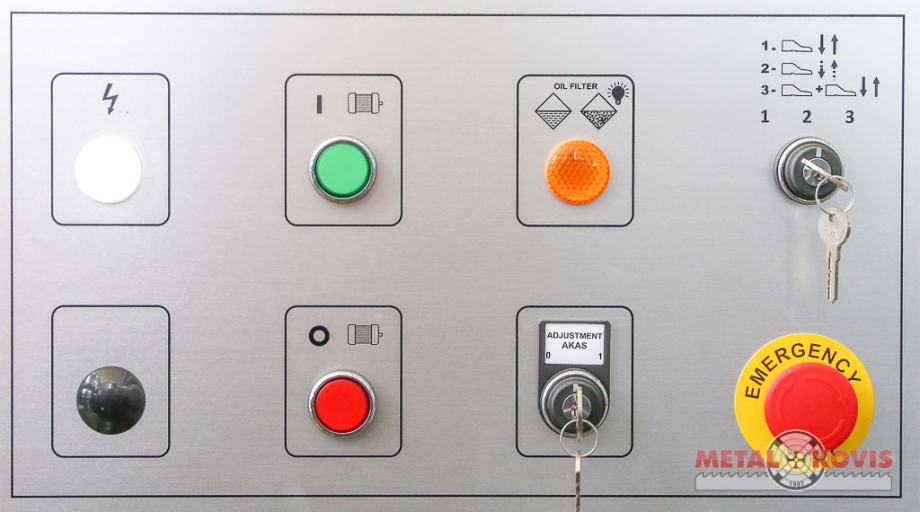

• Kompaktni električni ormar sa provjetravanjem
• Potpuna sukladnost sa naputcima Europske komisije iz područja strojarstva i sigurnosti pri
Radu sa CE oznakom

DELEM DA-66T GRAFIČKI 3D WINDOWS

Delem DA-66T grafički 3D Windows
temeljni kontroler boja
• 2D grafičko programiranje
• 3D vizualizacija u proizvodnom modu
• 12˝ TFT zaslon u boji
• Cijeli Windows suite
• Integrirani OEM panel
• USB tipkovnica i miš
• Korisnički specifični program podrške unutar
multitasking okruženja
• Senzor za savijanje & sučelje za korekciju

CNC SUSTAV
je uređaj za upravljanje potpuno programiran za upravljanje na pristupačan način u računalnom okruženju.

Glavne karakteristike sadrže:
* programibilno upravljanje sa više osi
- Y1-Y2 cilindrične osi
- X-R osi graničnika
- CNC glavna os
- Modularno proširenje za dodatne osi
- Veliki kapacitet memorije za korake programa i datoteke za obradu
- Veliki broj proizvoda i mogućnosti ponavljanja
- Izravno grafičko programiranje sa automatskim proračunavanjem položaja svih osi i slijeda savijanja sa punom grafičkom simulacijom
- Programiranje proizvoda sa izravnim unosom kuta u apsolutnim veličinama. Za svaki CNC program i slijed savijanja, programibilne i /ili proračunske funkcije sadrže:
dužinu savijanja/debljinu, izbor materijala, izbor obrade, metodu savijanja, točku pritiska, snagu pritiska/brzinu, hod i opoziv graničnika, stanku u radu stroja, vrijeme odgađanja za ponovno pozicioniranje osi, dekompresiju / brzinu, podešavanje nagiba, ispravke na osima Y i X
- ručno upravljanje svim osima
- podešavanje svih osi
- rukovatelj ima mogućnost izbora jezika
- ugrađen dijagnostički software
- pohrana podataka na USB

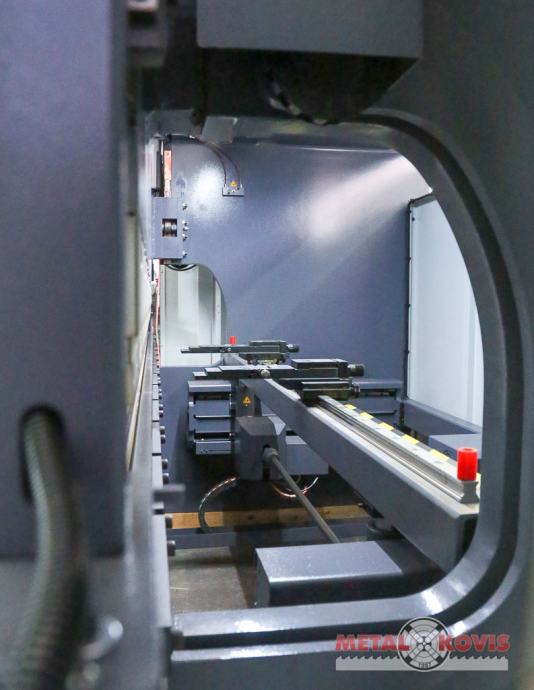

MOGUĆNOSTI GRANIČNIKA

(A) sistem graničnika na osi X
- hod po kugličnom vretenu
- istosmjerni motorni pogon
- dva mikrometarska tipkala sa podešavanjem visine, širine i duljine
- raspon: 1000 mm
- brzina hoda (max): 330 mm/s
- točnost postavljanja: ± 0.03 mm

(B) sistem graničnika na osi X-R:
- hod po kugličnom vretenu
- istosmjerni motorni pogon
- dva mikrometarska tipkala sa podešavanjem širine i duljine
- raspon
X-os: 1000 mm
R-os: 160 mm
- brzina hoda (max)
X-os: 350 mm/s
R-os: 240 mm/s
- točnost postavljanja
X-os: ±0.03 mm
R-os: ±0.05 mm

(C) sistem graničnika na osi X-R:
- hod po kugličnom vretenu
- istosmjerni motorni pogon
- dva mikrometarska tipkala sa podešavanjem širine i duljine
raspon
X-os : 1000 mm
R-os : 160 mm
Z-os : varijabilna
- brzina hoda (max)
X-os : 350 mm/s
R-os : 240 mm/s
Z-os : 1000 mm/s
Točnost postavljanja
X-os: ±0.03 mm
R-os: ±0.05 mm
Z-os: ±0.05 mm





Šifra: APHS31120CNC
Cijena nije 1000 kn! Točnu cijenu možete dobiti slanjem upita na info@metal-kovis.hr ili pozivom na 091/3364-944.
Više o ponudi pogledajte na poveznici Posjetite ovu Njuškalo trgovinu ili na www.metal-kovis.hr
