JEDNOSTRANA LJEPILICA RUBOVA KANTERICA

FRAVOL - PROVJERENA TALIJANSKA TEHNOLOGIJA (60 GODINA TRADICIJE)

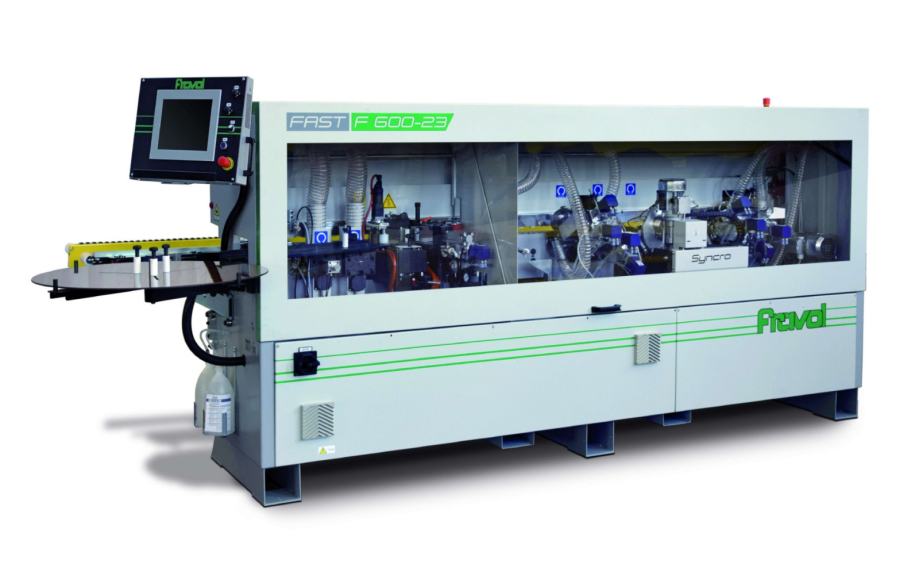

01 – AUTOMATSKA JEDNOSTRANA LJEPILICA RUBOVA «FRAVOL»Mod. FAST 625-23, PREDVIĐENA ZA LJEPLJENJE PVC, ABS,
MELAMINA, FURNIRA U KOLUTU ILI PAKETU, TE DRVENIH LAJSNI DO 8 mm DEBLJINE, SA JEDNOSTAVNIM PODEŠAVANJEM
RADNIH GRUPA, SAVRŠENA OBRADA, STROJ KOMPAKTNE IZVEDBE, OPREMLJEN KOMANDNOM PLOČOM ZA
UPRAVLJANJE STROJEM, NAPON V 380/50, C.E. NORME, NOVI STROJ

TEHNIČKE KARAKTERISTIKE:
- debljine ploča mm 10-60
- minimalna širina ploče,komada mm 80
- min.dužina komada mm 140 (PVC)
- širina traka mm 15-65
- radna debljina, traka ili letvica mm 0,4-6
- brzina pomaka m/min 10
- kapacitet posude za ljepilo kg 1
- ukupna snaga kw 8,2
- radni pritisak zraka bar 6
- CE norme - dužina stroja mm 4320
- težina stroja kg 1050

SASTAV STROJA:
KOMANDNA PLOČA – touch screen ekran od 8,4” , jednostavne i intuitivne komande, na displayu biva vizualiziranna
brzina pomaka, temepretura posude za ljepilo, dijagnoza i alarmi, statistički podaci proizvodnje.
Teleservis UBIQUITY za daljinsku tehničku pomoć putem interneta.
OSNOVNE FUNKCIJE: - Očitavanje debljine ploče putem microswitch senzora visoke preciznosti - Posuda za ljepilo je pozicionirana ispod šaržera za traku, obložena je teflonom za lakše čišćenje i izmjenu
ljepila, - izvlačenej posude putem vodilice sa kugličnim ležajevima - Punjenje sa trakom u kolutu do debljine 3 mm, rotirajući nosač promjera 800 mm - Punjenje sa letvicama masiva do 6 mm debljine izvodi se ručnim umetanjem, jedna po jedna
(01) Nosač za traku u kolutu, promjera  800 mm, automatsko uvlačenje trake
(27) Prskalica aditiva, elektropneumatski sistem nanošenja aditiva na površinu ploče, sprečava da se ne
zaljepi na obrađenu površinu eventualni viška ljepila.
(23) 2 glodala Predfreze, predviđene za fino poravnavanje ruba ploče, osiguravaju perfektan spoj sa
Trakom, dijamantni alati Leitz 100x84H sa izmjenjivim nožićima
(24) IR lampa, ima funkciju zgrijavanja ruba ploče čime se poboljšava kvaliteta ljepljenja.
(03) Šaržer za traku u kolutu, PVC,ABS do 3 mm, automatski rad sa trakom, povrat trake, maksimalna debljina letvice 6 mm, ručno ulaganje
jedna po jedna.
(30) Brza izmjena posude za ljepilo, idealno kada se traži brza zamjena boje ili tipa ljepila
(04) Posuda za ljepilo u granulama od 1 kg, smještena ispod šaržera u sklopu sa valjkom za nanošenje
ljepila, pomak valjka za nanošenje ljepila sinhroniziran je sa pomakom sa transportera, posuda
je obložena teflonom što omogućava jednostavno održavanje, Zahvaljujući teflonskoj oblozi i
specijalnom valjku (patent Fravol) moguće je koristiti ljepila EVA, PUR i PO bez ikakvih problema.
Radna temperatura određuje se putem P.L.C.-a.
(17) ECO MODE SYSTEM, automatsko snižavanje temeperature putem timera kod prekida rada,
smanjenje potrošnje energije, podešavanje timera preko komandne ploče
(07) škare-giljotina za PVC i ABS do 3 mm debljine, max.površina odsjecanja 195 mm2.
(6) Grupa valjaka za pritiskanje trake, sastoji se od jednog motoriziranog valjka te jednog gumiranog
Valjka, valjke pritišću opruge. Regulacija valjaka izvodi se putem sistema pre-seting (brza izmjena) jednostavno i brzo.
(08) Grupa za čeljenje trake sa 2 kružne pile ”INT 1F”, motor pile ima snagu 1x 0,22 kW, 12000
okr/min., promjer kružnih pila  100x20x3,2-Z24, pomak agregata pile vrši se preko specijalnih
vodilica visoke preciznosti. Nagib pila 0-30° vrši se automatski. Zračno isključivanje preko PLC-a
(09) Kombinirana grupa od 2 glodala ”RF-F”, opremljena je motorima snage 0,37 kw svaki.
Zahvaljujući vertikalnim kopirnim diskovima velika promjera osigurana je perfektna obrada rubova,
Bočni kopirni diskovi opremljeni su ležajevima visoke preciznosti, ekstremno brza i jednostavna
regulacija pri izmjeni debljina traka. Grupa je kompletirana sa multifunkcionalnim alatima posebna
profila -30°/R1 – R3 (patent Fravol) što podrazumijeva obradu traka sa radijusom od 1 do 3 mm
debljine, te masivnih letvica do maksimalno 6 mm debljine sa istom frezom, broj okretaja na motorima iznosi 12000 okr/min.
Regulacija je olakšana uz pomoć za to određene tablice.
Grupa je kompletna sa indikatorom pozicije s jednostavnom i preciznom izmjenom formata.
(21) Rondomat/arotondatore FAST1, Widia kopirna freza sa automatskim upadanjem za
završnu obradu uglova i zaobljenih ploča, motor 0,22 kw 12.000 okr/min, multifunkcionalno
glodalo za radijus R1 – R3 promjera 50 mm, CNC kontrola pomaka, za ploče min.10 mm – max. 60
mm, optimalna završna obrada bez potrebe za dodatnim regulacijama prilikom izmjne debljina
traka ili ploča. Uključivanje ili isključivanje rondomata ne mijenja radne karakteristike stroja.
(10) Multifunkcionalna grupa od 2 cikline-strugača RB/F, predviđena za visoko kvalitetnu završnu
obradu PVC i ABS traka, kompletirana je vertikalni i bočnim kopirnim diskovima, izrada od robusna čelika
i aluminjia što osigurava optimalnu stabilnost u završnoj obradi rubova PVC i ABS traka.
Widia alati posebna profila (patent Fravol) – 30°/ Ri – R3
Regulacija je olakšana uz pomoć za to određene tablice.
Grupa je kompletna sa indikatorom pozicije s jednostavnom i preciznom izmjenom formata.
(20/10) Zračno isključivanje grupe RB/S vrši se na komandnoj ploči
(12) box za strugotine, komplet sa 3 odsisna otvora za odstranjivanje strugotina sa grupe za struganje
trake i grupe za čišćenje viška ljepila
(16) Grupa za prskanje sprejom za čišćenje površine, ima ulogu povremenog prskanja tekućine
za čišćenje te ujedno daje sjaj obrađenoj površini, također skida eventualne nečistoće od ljepila
deponirane na površinu ploče. Ista tekućina osigurava perfektno čišćenje površine.
(25) Grupa od 2 strugača/odstranjivača ljepila RC/F, sa ravnim nožićima, predviđeni za odstranjivanje
viška ljepila, kompletirana je vertikalni i bočnim kopirnim diskovima, izrada od robusna čelika
i aluminjia što osigurava optimalnu stabilnost u završnoj obradi rubova PVC i ABS traka.
U kompletu 2 ravana widia nožića.
(20/25) Zračno isključivanje grupe RC/R vrši se na komandnoj ploči
(11) Grupa četki za poliranje, opremljena sa 2 četke sa motorima snage 0,09 HP svaki 1400 okr/min,
sa frontalnom i vertikalnom regulacijom.
(50) Rasvjetna tijela unutar kabine, LED
