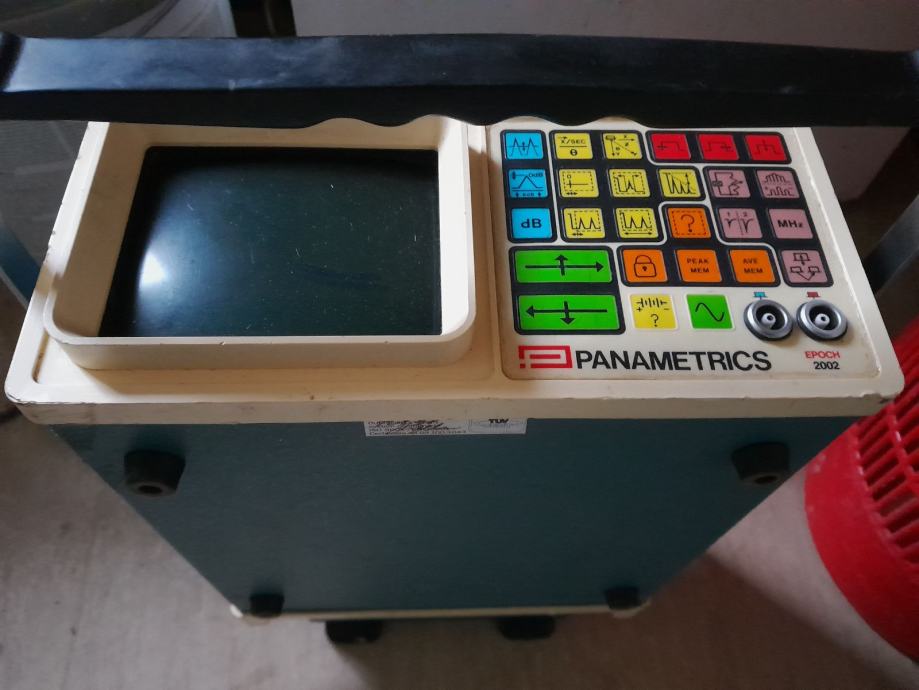

ultrazvučni mjerni instrumenat anametrics EPOCH 2002 Ultrasonic Flaw

Ovo je prijenosni digitalni ultrazvučni detektor nedostataka.

EPOCH 2002 uključuje CRT od 5 inča dijagonalno u TV formatu.
Zatvorena tipkovnica na ploči osjetljivoj na dodir kontrolira sve funkcije i postavke instrumenata, zamjenjujući tijesno zbijene prekidače.
Sve funkcije i postavke EPOCH-a su pod preciznom kontrolom mikroprocesora
s apsolutnom kalibracijom u engleskim ili metričkim inženjerskim jedinicama.
Elektronički generirana skala jamči preciznu korelaciju s valnim oblicima, bez mogućnosti pogreške paralakse.
Ova jedinica također ima rezoluciju osjetljivosti od 0,1 dB koja ispunjava zahtjeve mnogih kritičnih industrijskih i drugih testnih aplikacija.

+++
ARNES kaže:

Fizički, ultrazvuk se definira kao valovi s frekvencijom iznad 20 000 Hz. Ako kao smetnju stvorimo malu promjenu gustoće u elastičnom sredstvu, npr. s udarom, rezultirajući poremećaj širi se kroz medij kao longitudinalni tako i transverzalni valovi.
Karakteristike oscilacija

Ultrazvučna kontrola je vrlo korisna metoda jer nam položajem signala i njegovom veličinom pokazuje odgovarajuće ili neadekvatno stanje materijala na ekranu.
Povijesni pregled razvoja ultrazvučnih pretraga.

Zvuk se dijeli na zvučni zvuk, koji ima frekvenciju od 16-20.000 Hz, infra zvuk s frekvencijom manjom od 16 Hz (potresi) i ultra zvuk, koji ima frekvenciju veću od 20.000 Hz. Brzina zvuka u zraku je 330 m/s. Uzdužna brzina ultrazvuka u čeliku je približno 5920 m/s, a poprečna brzina 3300 m/s.

Ultrazvučni valovi nastaju u materijalu zbog naprezanja uzrokovanih elastičnim osciliranjem materijala. Ova se oscilacija širi u materijalu kao uzdužni, poprečni i površinski zvučni valovi.

Proračun brzine za longitudinalne, transverzalne i površinske zvučne valove

Podrijetlo ultrazvuka: neki kristali imaju svojstvo stvaranja električnog napona kada je kristal mehanički opterećen. To se naziva piezoelektrični efekt. No, ako na kristal dovedemo električni napon visokofrekventnom strujom, dobivamo ultrazvučno djelovanje, koje se koristi u defektoskopiji. Takvi kristali su SiOz, Borti. Kada prelazi iz jednog medija u drugi, ultrazvuk se pokorava zakonu loma i refleksije kao i normalna svjetlost.
Ultrazvučne metode pregleda

Ovisno o ulazu ili izlazu ultrazvuka, poznajemo nekoliko postupaka:

- prijelazni postupak
-proces refleksije impulsa
-rezonantni postupak
-proces površinskim ili lambda valovima

Najčešće koristimo metodu pulsne refleksije. U ovoj metodi, puls ultrazvučnog vala širi se od sonde do materijala koji se ispituje. Kada naiđe na pogrešku, zvuk se djelomično reflektira, a djelomično vraća u uređaj, koji sada djeluje kao prijemnik. Iz vremena povrata možemo zaključiti mjesto pogreške (mjesto pogreške). Iz amplitude refleksije možemo zaključiti o dubini defekta.
