TWINBUSCH škarasta dizalica 5000kg 400V

TWINBUSCH škarasta dizalica 5000kg 400V

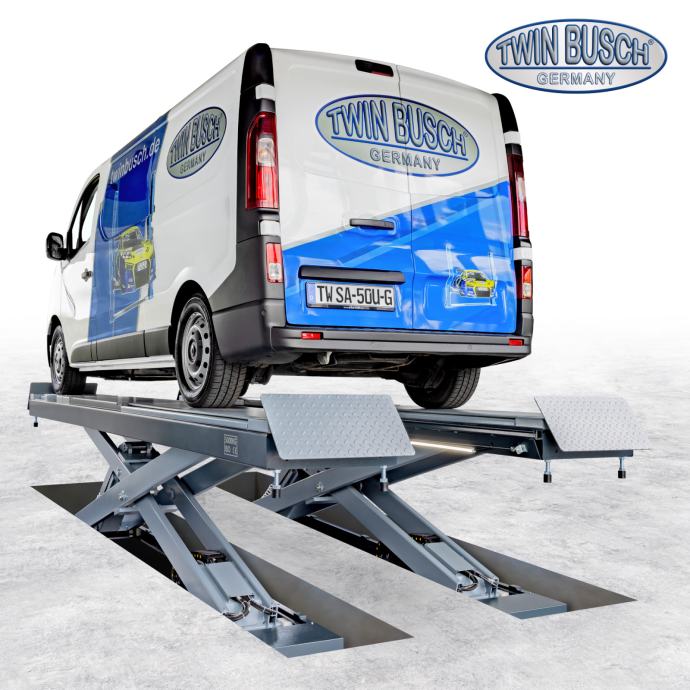

Škarasta dizalica 5,0 t – TWSA-50U-G

Škarasta dizalica dizajnirana je za ugradnju u razini poda i ima integriranu dizalicu bez osovina i detektor zglobnog zazora*.

Integrirana dizalica bez kotača, s produžetkom do 2200 mm, omogućuje podizanje cijelog vozila do 4000 kg (automobil) sa sva četiri kotača.



Nadalje, TWSA-50U-G ima tračnice u tračnicama, što omogućuje korištenje dodatne dizalice bez osovina za podizanje transportera.



Zakretne ploče straga (s pneumatskim zaključavanjem) i udubljenja sprijeda sa 6 umetnutih ploča za okretne ploče omogućuju vrlo fleksibilan raspon primjena od malih do velikih međuosovinskih razmaka.

Osim toga, dizalica je opremljena integriranom LED rasvjetom s obje strane trake.

Detektor zglobnog zazora uključen je u opseg isporuke i njime se upravlja daljinskim upravljačem integriranim u LED ručnu svjetiljku.



Za poravnanje kotača dostupan je sustav rešetke koji omogućuje sigurno postavljanje u sigurnosne utore te je stoga idealan i kao prijemna platforma ili kao stanica za ispitivanje prednjih svjetala.











Vrhunska kvaliteta izrade s CE certifikatom

Proizvedeno prema ISO 9001 standardu

CE-Stop i signalni zvuk prilikom spuštanja

Hidrauličko upravljanje sinkronizacijom

Nadzor sinkronizacije IR SUSTAVA pomoću svjetlosne barijere

Dizalica bez kotača s izvlačnim nosačima vozila do 2200 mm i nosivosti 4 t

Vodilice za korištenje dizalice bez osovine

Uključujući tester za zglobnu igru s LED ručnom svjetiljkom i radio upravljanjem

Automatski sustav za otključavanje i sigurnosno zaključavanje

Rampa sa zaštitom od prevrtanja

Mogućnosti LED rasvjete na dizalu

Paket crijeva 3000 mm

Potreban je komprimirani zrak od 4-8 bara







Tehnički podaci



Nosivost

5000 kg





Visina podizanja maks.

2130 + 410 mm





Peron L./W.

5400/650 mm





Vrijeme dizanja (otprilike)

25/30 sekundi





Napajanje

400 V / 3 faze





Snaga motora

2,2 kW





Fuzija

16 A





Težina (otprilike)

2845 kg





Osovinsko opterećenje (detektor zglobnog zazora)

4000 kg





Opterećenje kotača (detektor zglobnog zazora)

2000 kg





Sila potiska, uzdužna i poprečna (detektor zglobnog zazora)

11 kN





Brzina, uzdužna i poprečna (detektor zglobnog zazora)

60 mm/s





Kretanje po strani (detektor zglobnog zazora)

50 mm





Boja

RAL 7016 (antracit), RAL 7000 (siva)









Napomena:

Za pravilan rad ovog proizvoda potreban je povećani mrežni napon i nije opremljen dvopolnim mrežnim utikačem. Ugradnju opreme koja se ne može utaknuti mora izvršiti odgovarajući mrežni operater ili registrirana specijalizirana tvrtka, koja će vam također pomoći u dobivanju potrebnog odobrenja od odgovarajućeg mrežnog operatera za ugradnju opreme.





TWSA-50U-G - Pregled







Upravljačka jedinica

Upravljačka jedinica (24 V / IP 54) osigurava visoku razinu sigurnosti i udobnosti rukovanja u kombinaciji s dva krajnja prekidača i CE-Stop-om.








Hidraulički cilindar

Četiri snažna, tvrdo kromirana hidraulična cilindra osiguravaju snažno podizanje i spuštanje.








Izdanje

Automatski sigurnosni mehanizam za zaključavanje i otključavanje zahtijeva komprimirani zrak od 4-8 bara!








Dizalica bez kotača

S integriranom dizalicom bez kotača i izvlačnim nosačima vozila za prošireno područje preuzimanja.








Umetnite ploče

Škarasta dizalica s pogonom opremljena je umetnim pločama koje povećavaju svestranost stupne dizalice i omogućuju brzo i precizno pozicioniranje opcionalno dostupne dodatne opreme poput okretnih ploča.








Zaštite od prevrtanja

Zaštita od prevrtanja sprječava kotrljanje vozila i time osigurava dodatnu sigurnost.








Okretni zglobovi

Svi zglobni zglobovi i ležajevi opremljeni su DIN mazalicama i mesinganim čahurama, što ih čini posebno otpornima na habanje.








Tester zajedničke igre

Uređaj za ispitivanje zglobnog zazora uključen je u opseg isporuke i njime se upravlja putem daljinskog upravljača integriranog u LED ručnu svjetiljku. Uređajem za ispitivanje zglobnog zazora smiju se ispitivati samo vozila ≤ 3,5 t.








LED

Stupno dizalo opremljeno je integriranom LED rasvjetom duž cijele duljine kolnika, i lijeve i desne strane.








Sadržaj isporuke





Dizalo uklj. pogonsku jedinicu

Dizalica bez osovine

Gumeni blokovi

Teški anker M16 (potrebno svrdlo od 16 mm)

vibrirajuće ploče

6 poklopaca/umetnutih ploča (rotirajuće ploče opcionalno)

Ispitna knjiga

CE-certifikat

engleski priručnici za uporabu

Ulje nije uključeno - može se naručiti po želji

Automobil nije uključen
