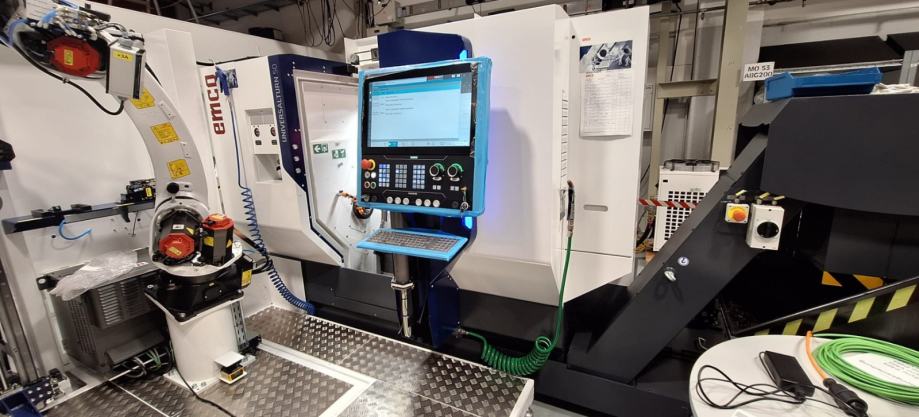

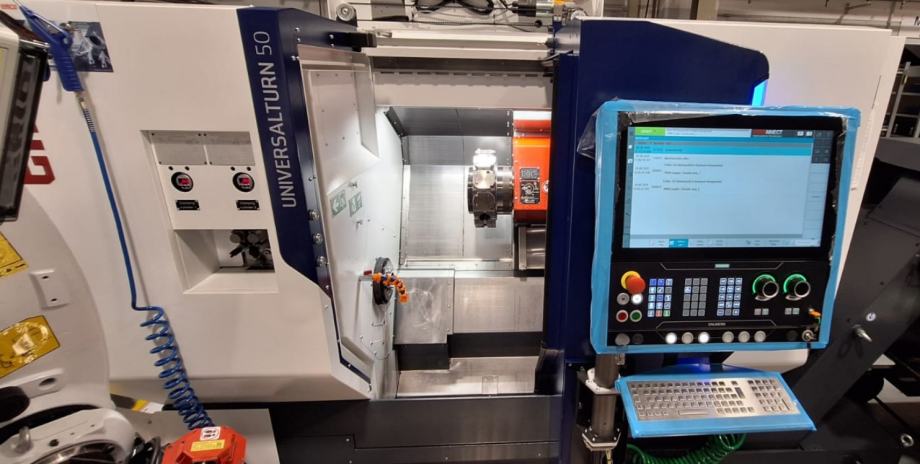

EMCO UT50 MY - CNC tokarski centar sa Siemens ONE upravljanjem

CNC tokarski centar EMCO UT50 MY sa SIEMENS ONE upravljanjem te 15" multi touch ekranom,
Y-osi te programibilnim konjićem i revolverom za gonjene alate.

Lijevano kučište stroja (monoblok) sa termalnom kompenzacijom.

Tehničke specifikacije:
Promjer preko kreveta: 430 mm,
Promjer preko kliznih stala (kod Y=0 mm): 300 mm,
Razmak između čela vretena i konjića: 670 mm,
Maksimalna duljina tokarenja: 510 mm,
Maksimalni promjer šipke kroz vreteno: 50 mm,
Hod X/Z osi: 175 / 510 mm
Hod Y-osi: +40 / -40 mm
Promjer kugličnih navojnih vretena: 32 mm,
Širina linearnih kliznih staza: 35 mm,
Brzi hodovi X/Y/Z osi: 24 / 10 / 30 m/min,
Ubrzanje osi: 6 m/s2
Točnost pozicioniranja X/Y/Z osi (VDI3441): 0,003 / 0,003 / 0,003 mm,
Maksimalna snaga glavnog vretena (100% / 40% D.C.): 15 / 30 kW
Maksimalni moment glavnog vretena (100% / 40% D.C.) 71 / 143 Nm
Vanjski promjer vretenskih ležajeva: 85 mm,
Unutarnji promjer vretenskih ležajeva: 59 mm,
Maksimalni promjer stezne glave: 210 mm,
Maksimalna masa okretanja (stezna glava + obradak): 80 kg,
Maksimalna masa okretanja u slučaju da je obradak oslonjen na konjić (stezna glava + obradak): 160 kg,

Revolver alata VDI30 sa 12 pozicija - aksijalni prihvat
Broj gonjenih pozicija: 12
Vrijeme izmjene alata: 0,2 sekunde / poziciji
Maksimalni broj okretaja gonjenog alata: 5000 okr/min
Maksimalni moment gonjenog alata (@25% D.C.): 16 Nm,
Maksimalna snaga gonjenog alata (@25% D.C.): 4 kW,
C-os glavnog vretena
Rezolucija: 0,0001°
Broj okretaja: 1000 okr/min
Moment pridržavanja kočnice glavnog vretena: 1000 Nm,
Hod konjića: 510 mm,
Aksijalna sila konjića: 6000 N,
Brzina hoda konjića: ca 20 m/min,
Prihvat pinole konjića: MT4,
Rashladni spremnik emulzije: 180 l,
Standardni pritisak tlaka emulzije: 7 bar-a,
Maksimalni protok kod 6,8 bar / 3,5 bar: 11 / 60 l/min
Hidraulički agregat maksimalnim radnim pritiskom: 60 bar,
Spremnik ulja: 11 l,
Podmazivanje kliznih staza: centralno podmazivanje uljem,

Priključna snaga stroja: 28 kVA,
Dimenzije stroja (ŠxDxV): 2780 x 2240 x 2200 mm,
Potreban prostor za instalaciju stroja: 4100 x 2350 mm,
Ukupna masa stroja: cca 5000 kg.

Uključeno u cijenu:
- EMCO UT50 MY sa Siemens ONE upravljanjem,
- ruka za hvatanje gotovih izradaka,
- sučelje za povezivanje dodavača palica sa dodavačem palica,
- statusni semafor stroja,
- ruka za automatsko umjeravanje alata,
- pumpa visokog pritiska 14 bar-a za ispiranje kroz revolver alata,
- transporter strugotine,
- pištolj za ispiranje radnog prostora stroja,
- nožna pedala za aktivaciju stezne glave,
- dokumentacija o stroju,
- pakiranje stroja,
- instalacija stroja kod kupca te obuka za rad.

Zašto EMCO:
- Proizvedeno u Austriji, Hallein (kod Salzburga),
- Osigurani rezervni dijelovi te servisna podrška,
- Mogućnost potpune automatizacije stroja,
- Dug vijek trajanja.

Garancija na stroj: 2 godine.

Akcijska cijena: 95.000,00 € + PDV

Za detaljnije informacije i ponudu kontaktirajte nas:
www.mth-strojevi.com
info@mth-strojevi.com
+385 99 380 8470
