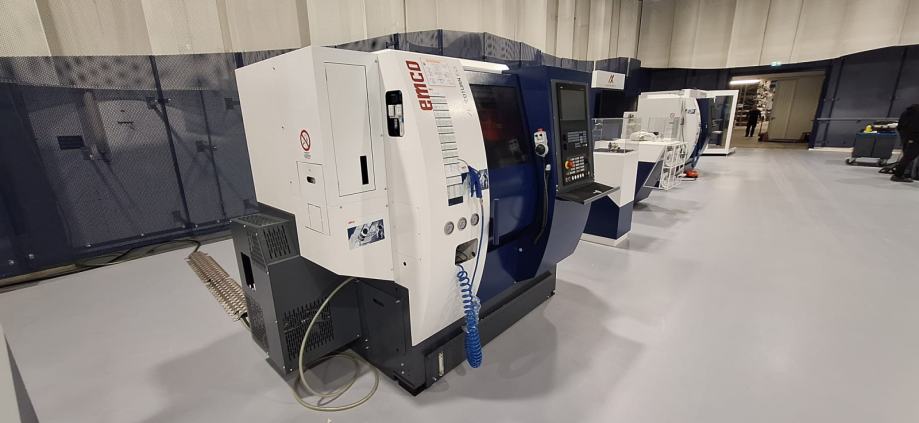

EMCO E45 MY

EMCOTURN E45 MY (SIEMENS)
3-osna cnc-tokarilica s konjičem, pogonjenim alatima, Y-os i C-os

Visokoučinkovita univerzalna CNC tokarilica s krutim i preciznim prednapregnutim linearnim vodilicama s valjkastim elementima.
Upravljanje SINUMERIK 828D sa sustavom konverzacijskog programiranja ShopTurn.

Tehničke specifikacije:

Glavno vreteno
Prihvat vretena: A2-5 (DIN 55026)
Maks. prolaz šipke: Ø45 mm
Maks. pogonska snaga: 13 kW
Raspon okretaja: 0–6.300 o/min

S4Z430 – Doplatna radijalna revolverska glava VDI25 (E45M / E45MY)

Radijalna revolverska glava zamjenjuje standardnu aksijalnu revolversku glavu na modelima EMCOTURN E45 M/MY u izvedbi s konjićem (S4ES02 / S4ES03 / S4EF02 / S4EF03).

Tehničke karakteristike:
12-pozicijska radijalna revolverska glava VDI25
Dvosmjerna logika indeksiranja za pogonjene alate
Maks. pogonska snaga: 4 kW
Maks. okretni moment: 16 Nm
Maks. broj okretaja: 6.000 o/min
Radijalna izvedba omogućuje kompaktniju konfiguraciju alata i bolju pristupačnost kod kompleksnih operacija glodanja i bušenja.

Y-os
Hod: +40 / -30 mm
Brzi pomak: 10 m/min

Konjić
Hidraulički upravljan, programibilan
Kruta izvedba bez pinole
Maks. potisna sila: 6.000 N
Za šiljak MT4

Standardna oprema
Stezni cilindar s prolaznom rupom i povlačnom cijevi
Mehanička kočnica glavnog vretena
Upravljanje SINUMERIK 828D / OPERATE
Konverzacijsko programiranje
USB i Ethernet sučelje
15” Multi-Touch monitor
3D grafička simulacija
Rashladni sustav s pumpom (3,5 bar)
LED rasvjeta radnog prostora
Pištolj za zrak sa spiralnim crijevom
Hidraulična jedinica
Priprema za transporter strugotine
Antivibracijske nivelacijske podloške
Kutne ploče s teškim klinastim sidrima
Dokumentacija i CE certifikat

X3Z600 – Elektronički ručni upravljač -MPG
Prijenosni elektronički ručni manipulator za precizno i komforno ručno upravljanje osima stroja.
Omogućuje sigurno i kontrolirano ručno pomicanje osi, uključujući rad s otvorenim vratima stroja (servisni i podešavajući režim rada).
Idealno rješenje za namještanje alata, centriranje obratka i probne zahvate.

R6Z220 – Plastični potisni umetak Ø45
Za obradu prema promjeru šipke od strane kupca.
Dimenzija: Ø45,4 -0,1 x 68,5 +0,1
10 komada

S4Z610 – Mjerni sustav za podešavanje alata (Tool Presetter)
Precizno mjerenje alata unutar radnog prostora stroja.
Brza izmjena i visoka točnost podešavanja.

X3Z661 – Radio upravljana mjerna sonda RENISHAW
Radio mjerna sonda proizvođača Renishaw za mjerenje obratka unutar radnog prostora stroja.
Omogućuje automatsko mjerenje, postavljanje nulte točke, kontrolu dimenzija tijekom procesa te korekciju alata bez demontaže obratka.
Sadržaj kompleta:
RLP40QE mjerna sonda
RMI-QE radio prijemni modul
Integrirani mjerni ciklusi
Cilindrična prihvatna osovina Ø25 mm i VDI25
Ravni pipak Ø3 / 18,5 mm
Ravni pipak Ø5 / 50 mm
Bežična komunikacija omogućuje pouzdan prijenos signala bez kablova, uz visoku točnost i stabilnost mjerenja u serijskoj proizvodnji.

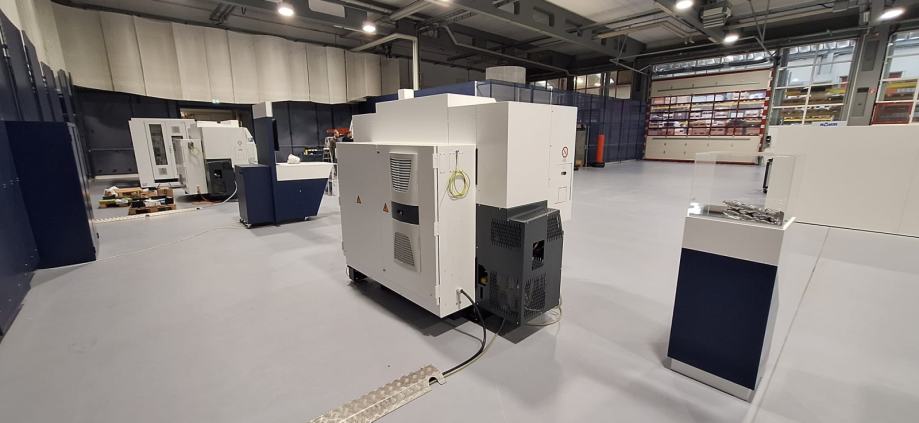

S4Z160 – Sustav klimatizacije elektro ormara
Klimatizacijska jedinica za hlađenje elektro ormara stroja.
Namijenjena za rad u zahtjevnim uvjetima – prašnjavim, uljnim i povišenim temperaturnim okruženjima.
Sustav radi bez izmjene zraka između unutrašnjosti ormara i vanjskog prostora, čime se sprječava ulazak nečistoća i produžuje vijek trajanja elektroničkih komponenti.
Osigurava stabilne radne uvjete upravljačke i pogonske elektronike te povećava pouzdanost stroja u kontinuiranom radu.

573310 – Rotacijski centar - šiljak MT4 (tip 640-20)

Visokokvalitetni šiljak konusa MT4, tip 640-20, namijenjen za rad pri velikim opterećenjima i visokim brzinama vrtnje vretena.
Izvedba za visoka aksijalna opterećenja
Stabilan rad pri visokim brojevima okretaja
Kut vrha: 60°
Osigurava pouzdanu potporu dugih i teških obradaka uz minimalne vibracije i visoku preciznost obrade.

574680 – 3-čeljusna hidraulična stezna glava KNCS-N 170/3 A2-5
Hidraulična stezna glava proizvođača SMW-AUTOBLOK, sustav brze izmjene čeljusti, tip KNCS-N-170-43-3-A05.
Prolaz vretena: 43 mm
Montaža na prihvat A2-5 (DIN 55026)
Maks. broj okretaja: 6.300 o/min
Uključuje 1 set kaljenih monoblok stepenastih čeljusti, brušenih u montiranom stanju
Industrijska izvedba za precizno i sigurno stezanje pri visokim brzinama.

574685 – Set 3 kaljene čeljusti (GBK 160)
Set kaljenih čeljusti tip GBK 160 za steznu glavu KNCS-N-170-43-3-A05 (574680).
Namijenjeno za zahtjevne uvjete rada i dugotrajan vijek trajanja.

574690 – Set 3 meke čeljusti (WAK 160-10)
Set mekih čeljusti tip WAK 160-10 za steznu glavu KNCS-N-170-43-3-A05.
Predviđene za prilagodljivo tokarenje i obradu po mjeri obratka.

574630 – Mazalica SMW s 2 adaptera
Profesionalna mazalica za održavanje steznih glava (kompatibilna s RÖHM i SMW izvedbama).
Sadrži:
Nastavak za konusnu mazalicu
Nastavak za lijevkastu mazalicu
500 g specijalne masti K05
Redovito podmazivanje osigurava stabilnu steznu silu i produljuje vijek mehanizma.

442511W – Paket držača alata MT45 SM – VDI25
Kompletan paket statičkih i pogonjenih držača alata za univerzalnu primjenu.
Statički držači:
3x držač za obostrano i vanjsko tokarenje (R2Z810W)
1x držač za odrezivanje M3–M4 (R2Z452W)
2x držač za unutarnje tokarenje – lijevi (R2Z330W)
2x držač za unutarnje tokarenje – desni (R2Z350W)
3x univerzalni držač za unutarnje tokarenje (R2Z310W)
4x ER25 prihvat (R6Z360W)
Redukcijske čahure Ø20 / Ø16 / Ø12 mm
Pogonjeni držači:
2x ravni držač za bušenje/glodanje – 73 mm (R2Z471W)
2x dvostruki kutni držač za bušenje/glodanje (R2Z401W)
Set ručnog alata
Paket omogućuje pokrivanje većine standardnih tokarsko-glodačkih operacija bez dodatnih ulaganja.


R2Z491W – Ravni pogonjeni držač za bušenje/glodanje – 57,5 mm
Za bušenje, glodanje i sinkronizirano urezivanje navoja na glavnom ili protuvretenu.
ER20 čahure ili Quick Flex modularni sustav
Prijenos i = 1:1
Stezni raspon: Ø1–13 mm
Maks. 8.000 o/min
Vanjski dovod rashladnog sredstva
Duljina: 57,5 mm
VDI25 / spoj DIN 5480

R2Z481W – Kutni pogonjeni držač – desni
Za bušenje, glodanje i sinkronizirano urezivanje navoja na protuvretenu.
Uključuje EMCO podešavajuću ploču – nije potrebno dodatno centriranje
ER25 čahure ili Quick Flex modularni sustav
Prijenos i = 1:1
Stezni raspon: Ø1–16 mm
Maks. 6.000 o/min
Vanjski dovod rashladnog sredstva
Duljina 75 mm (ukupna visina 106 mm)
VDI25 / spoj DIN 5480
Nije primjenjivo za ET332
Ova konfiguracija daje stroju punu funkcionalnost za kompleksnu tokarsko-glodačku obradu u jednom stezanju.

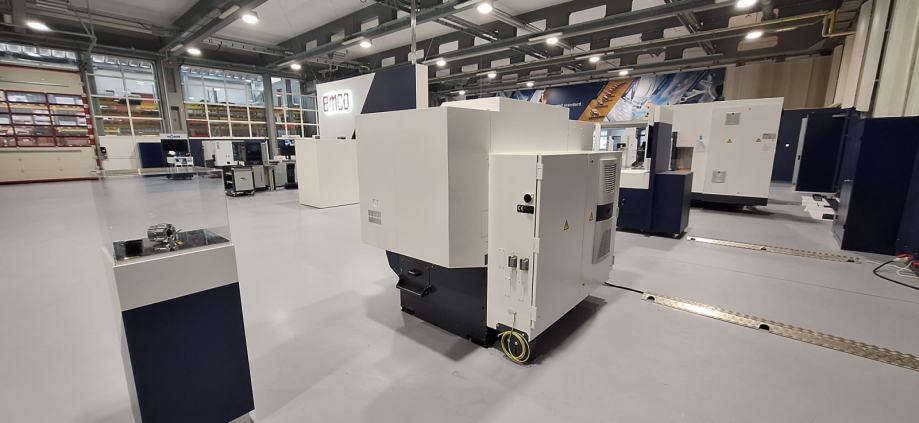

-Stroj je dostupan trenutno i može se pogledat u showroomu
