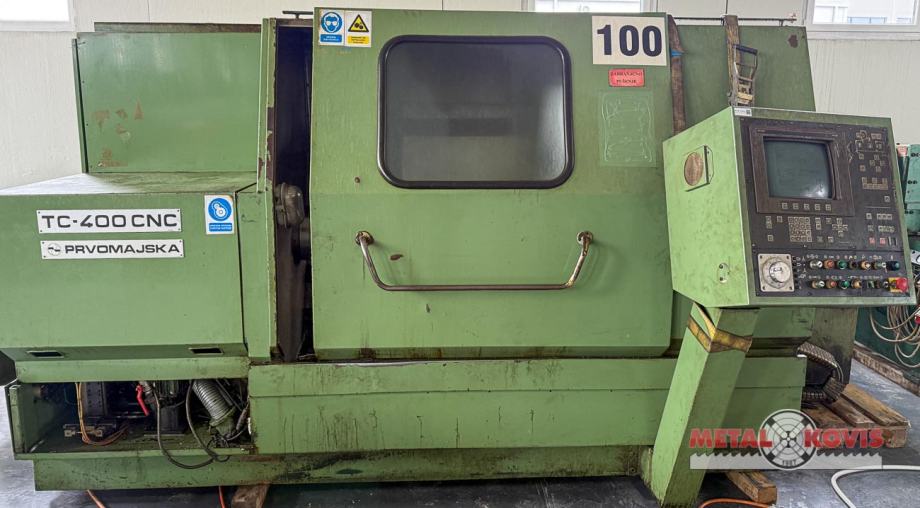

CNC tokarski stroj Prvomajska TC-400 CNC

CNC tokarski stroj Prvomajska TC-400 CNC

CNC tokarski stroj proizvođača Prvomajska, namijenjen preciznoj obradi u serijskoj i pojedinačnoj proizvodnji. Opremljen CNC upravljačkom jedinicom CNC 3580.

Osnovni podaci

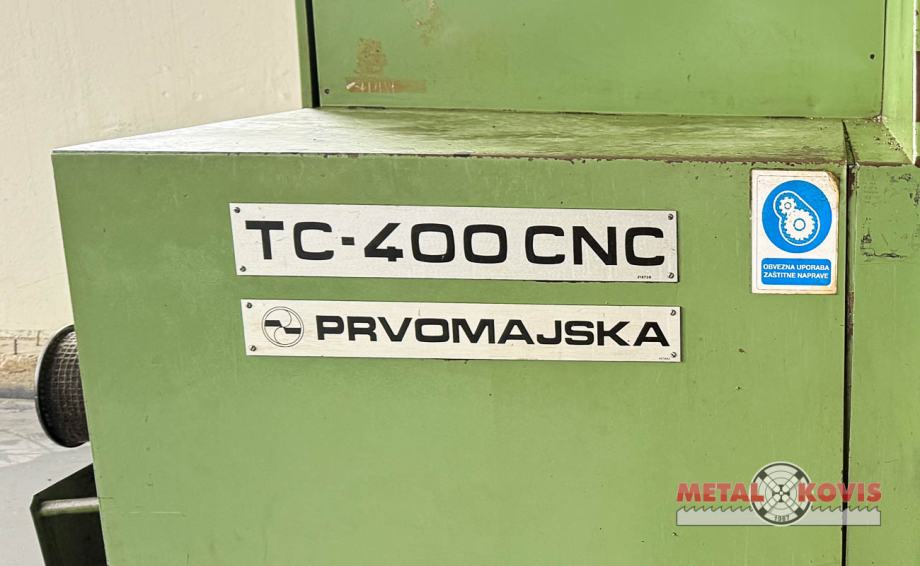

Proizvođač: Prvomajska
Model / tip: TC-400 CNC

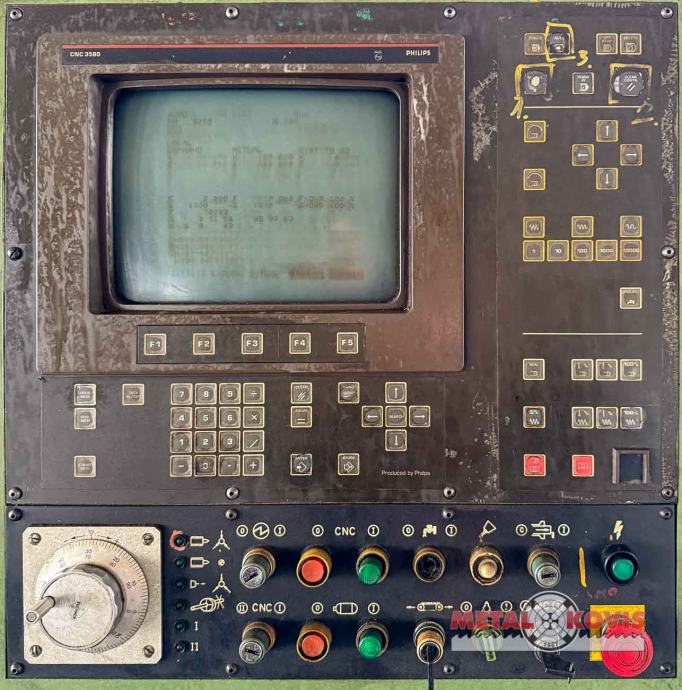

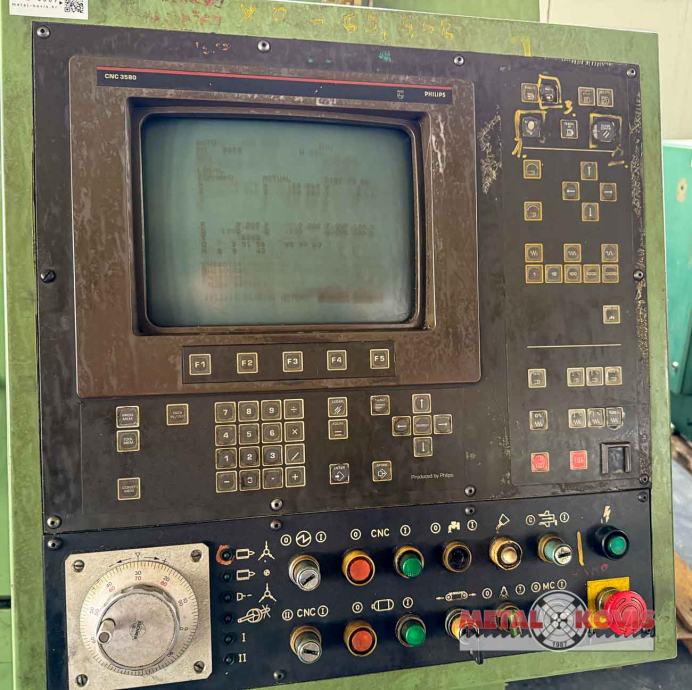

Upravljačka jedinica: CNC 3580

Radni prostor

Prolaz glavnog vretena: 70 / 90 mm
Maks. promjer šipke: 63 / 80 mm
Maks. promjer okretanja iznad vodilica Z/W-osi: 485 mm
Maks. promjer okretanja iznad vodilica X/U-osi: 375 mm
Promjer ležajeva u glavnom vretenu: 110 / 130 mm

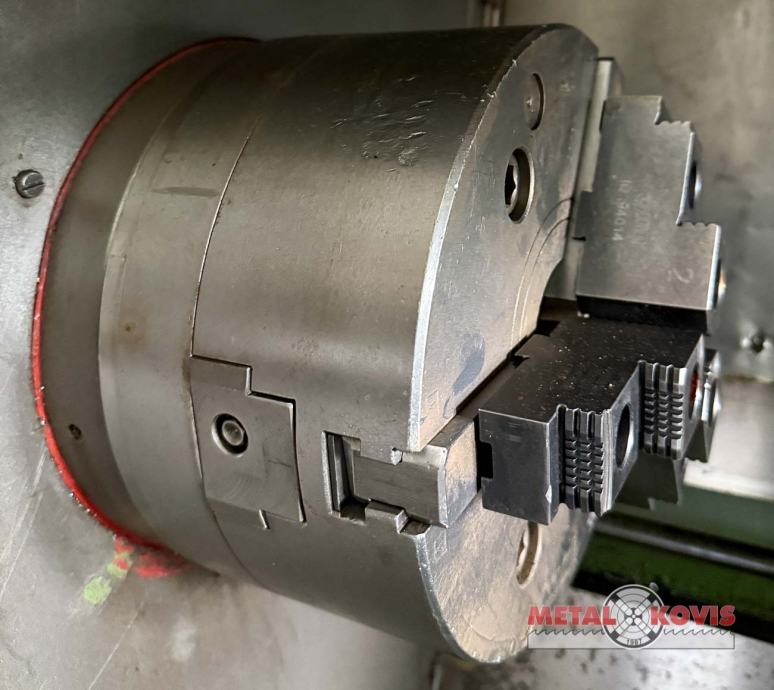

Promjer zahvatne glave: 200 / 250 mm

Glavni pogon

DC motor (100% / 60% ED): 33.5 / 39.5 kW
Područje broja okretaja – direktni pogon: 50–4500 / 45–4000 min⁻¹
Područje broja okretaja – dvostepeni pogon i = 3.17: 16–4500 / 14–4000 min⁻¹
Područje broja okretaja – dvostepeni pogon i = 4: 11.2–4000 / 10–3550 min⁻¹
Maks. moment – direktni pogon: 188 / 211 Nm
Maks. moment – dvostepeni pogon i = 3.17: 595 / 669 Nm
Maks. moment – dvostepeni pogon i = 4: 845 / 940 Nm

Radni kapaciteti

Maks. promjer tokarenja: Ø 330 mm
Maks. duljina tokarenja: 800 mm

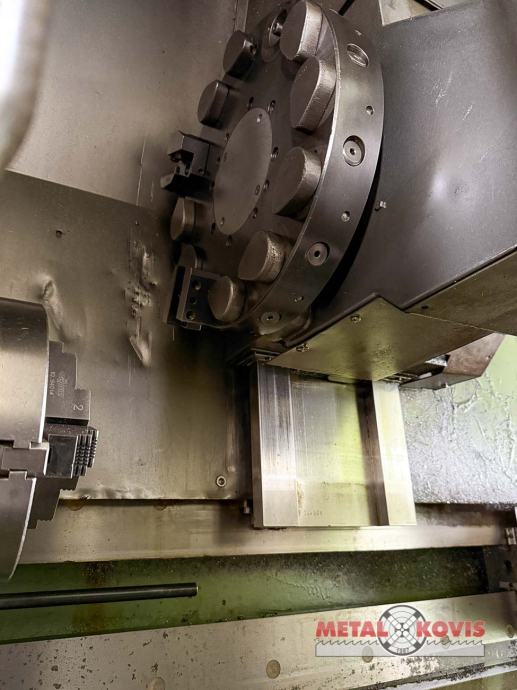

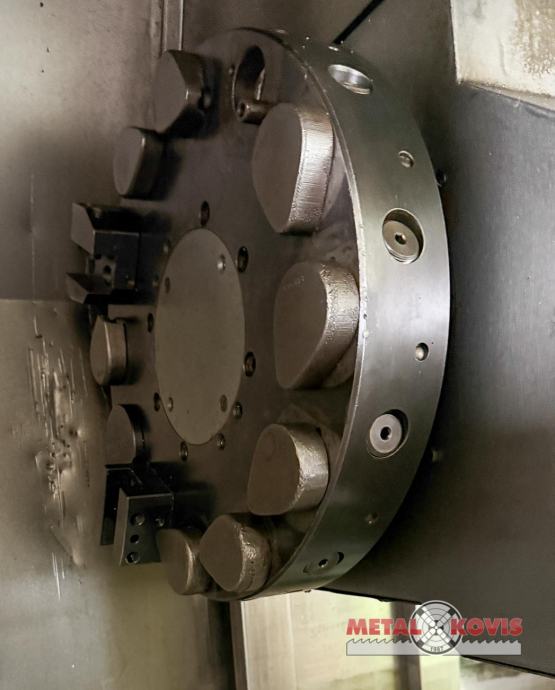

Revolverska glava

Cilindrični prihvat alata (DIN 69880): Ø 40 × 63 mm
Presjek noža: 25 × 25 mm
Hod klizača uzdužno (Z-os): 905 mm
Hod klizača poprečno (X-os): 250 mm
Brzi pomak X i Z osi: 10 000 / 12 000 mm/min
Posmična sila (Z-os): 7 000 / 8 500 N
Vrijeme zakretanja revolverske glave (1 stanica / svaka sljedeća): 1.3 / 0.35 s

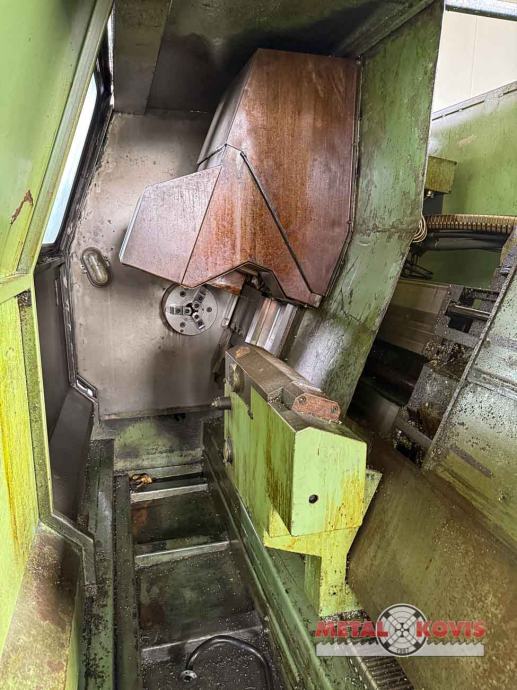

Jahač

Promjer pinole: 85 mm
Hod pinole: 100 mm
Sila na pinoli: 10 000 N
Prihvat u pinoli: SK 30

Čvrsta lineta

Lineta I: Ø 8–70 mm
Lineta II: Ø 20–120 mm

Uređaj za prihvat izradaka

Maks. duljina izratka: 175 mm
Maks. masa izratka: 2 kg
Promjer vrtnje iznad uređaja: 315 mm

Uređaj za hlađenje

Tlak pumpe: 1.5 / 6 bar
Količina rashladne tekućine: 250 l

Masa i dimenzije

Duljina: 4970 mm
Širina: 2639 mm
Visina: 2132 mm
Masa: ≈ 5500 kg
