Bosch Plena LBB 1938/20 1 x 480W pojačalo za razglas

Bosch Plena LBB 1938/20 1 x 480W pojačalo za razglas

stanje: rabljeno, "showroom" / obuka korisnika primjerak

LBB 1938/20 je pojačalo snage 480 W u kućištu visine 3U i širine 19” za montažu u rack ili stolnu upotrebu. LED diode na prednjoj ploči prikazuju status pojačala: snagu, razinu audio izlaza i nadzirane funkcije. Pojačalo je certificirano prema EN 54-16.

Posjeduje izlaze za linije 70 V / 100 V i 8 Ohma, dvostruke ulaze s prebacivanjem prioriteta te ulaz od 100 V za SLAVE rad na liniji zvučnika od 100 V.

- Izlazna snaga (rms/maximum): 480 W / 720 W
- frekvencijski raspon: 50 Hz to 20 kHz (+1/‑3 dB @ ‑10 dBref. rated output)
- distorzija: 90 dB
- težina oko 25 kg

Pojačalo je zaštićeno od preopterećenja i kratkih spojeva. Ventilator s regulacijom temperature osigurava visoku pouzdanost pri visokim razinama izlaza i nisku akustičnu buku pri nižim razinama izlaza. Zaštitni krug od pregrijavanja isključuje stupanj napajanja i aktivira LED diodu na prednjoj ploči ako unutarnja temperatura dosegne kritičnu granicu zbog slabe ventilacije ili preopterećenja.

Uređaj radi i na mrežno napajanje i na 24 V baterijsko napajanje za hitne slučajeve, s automatskim prebacivanjem. Za hitne slučajeve i evakuaciju prate se slijedeće funkcije: prisutnost mreže, prisutnost baterije, prisutnost pilot tona, rad pojačala.

LED diode na prednjoj ploči pokazuju status nadziranih funkcija. LED diode nadzora pilot tona i statusa baterije mogu se isključiti za javnu
upotrebu. Za svaku nadziranu funkciju predviđeni su releji sigurnosne zaštite (normalno napajani). Ovi releji su uvijek aktivni bez obzira na prekidače na stražnjoj ploči.

Pojačalo ima dva uravnotežena ulaza s prioritetnim upravljanjem, svaki s mogućnošću prolazne petlje. To olakšava spajanje udaljenih sustava kojima je potrebna prioritetna kontrola. Dodatni linijski ulaz od 100 V predviđen je za spajanje pojačala na liniju zvučnika od 100 V, kako bi se
osigurala veća snaga udaljenim lokacijama. Kontrola pojačanja ili razine nalazi se na stražnjoj strani uređaja kako bi se izbjegla slučajna promjena postavki. Mjerač s LED trakom prikazuje izlaznu razinu.

Pojačalo ima izlaze od 70 V i 100 V za sustave zvučnika s konstantnim naponom i izlaz niske impedancije za opterećenje zvučnika od 8 oma.
Pojačalo ima dva odvojena prioritetno kontrolirana izlaza od 100 V za zone kojima su potrebne samo obavijesti putem prioritetnog ulaza i za zone koje neće primati nikakve obavijesti putem prioritetnog ulaza.

Kontrole i indikatori

Prednja ploča:

• Meter (LED's for -20, -6, 0 dB and Power ON)
• Battery operation indicator
• Overheat indicator
• Air inlet for forced air cooling

Stražnja ploča:

• Level control input 1
• Level control input 2
• Power button
• Mains switch

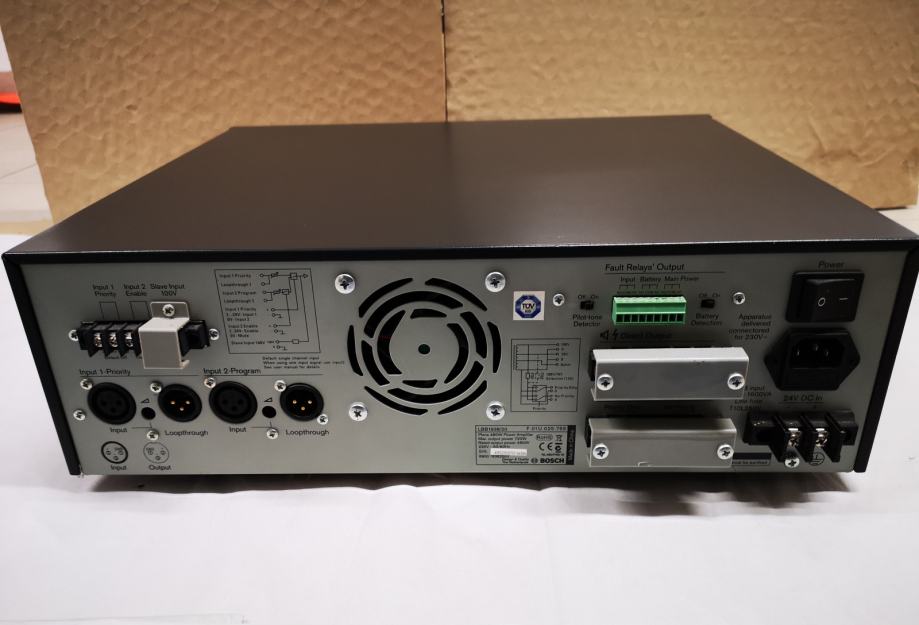

Ulazi / izlazi na stražnjoj ploči:

• Priority line input 1 (XLR/balanced)
• Line loop‑through 1 (XLR/balanced)
• Program line input 2 (XLR/balanced)
• Line loop‑through 2 (XLR/balanced)
• Priority controlled loudspeaker output terminals
• 24 VDC power supply terminal
• Three loudspeaker direct output terminals
• Two 100 V slave input terminals
• Input 2 enable control terminal
• Input 1 priority control terminal
• Earth connection screw
• Mains socket
