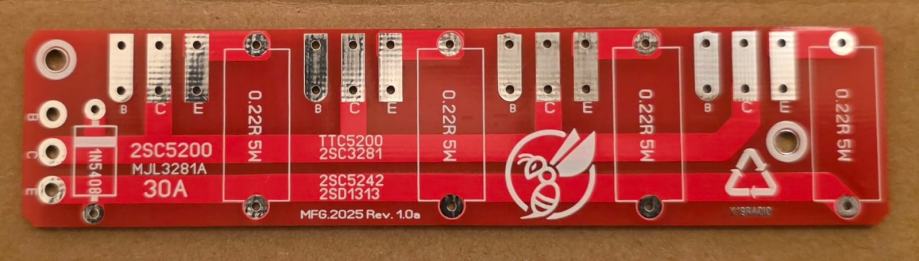

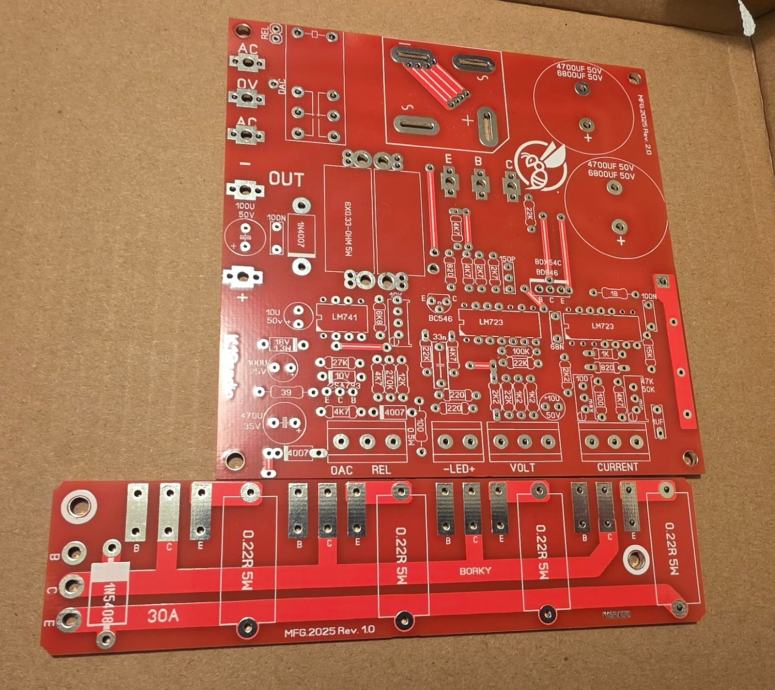

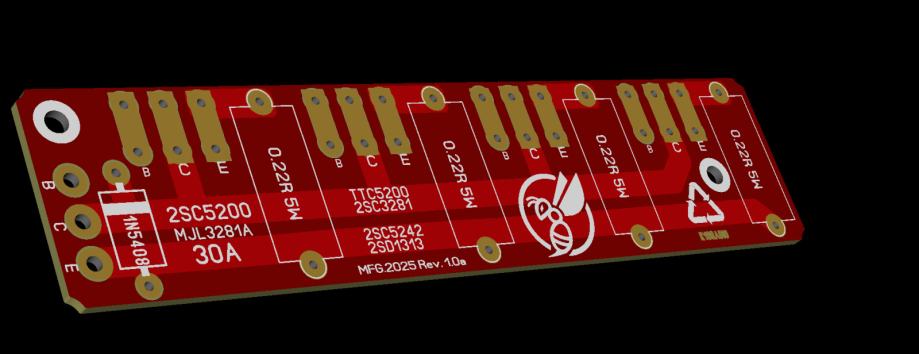

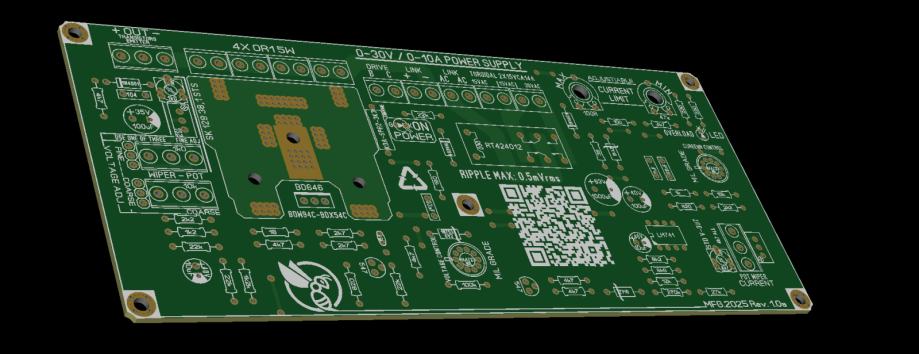

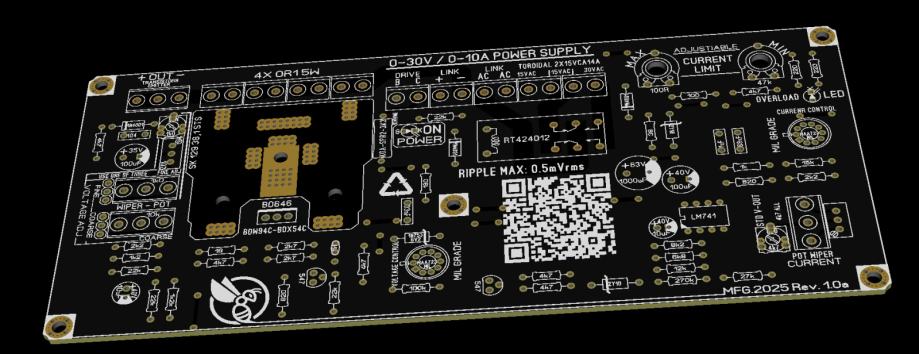

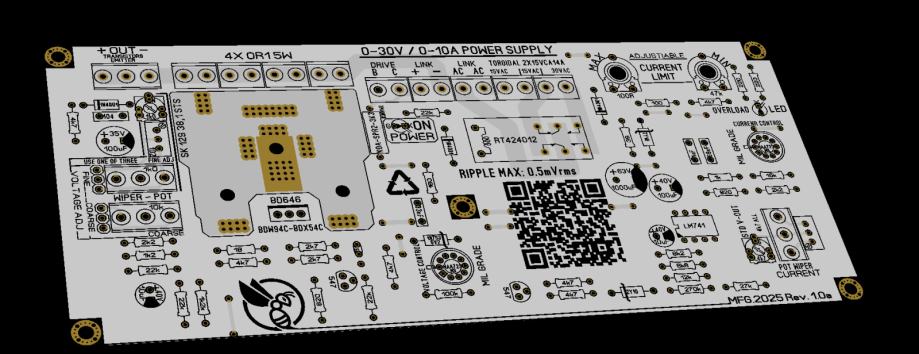

Plocica LAB ispravljaca 0-30V / 0-10A ZA MAA723

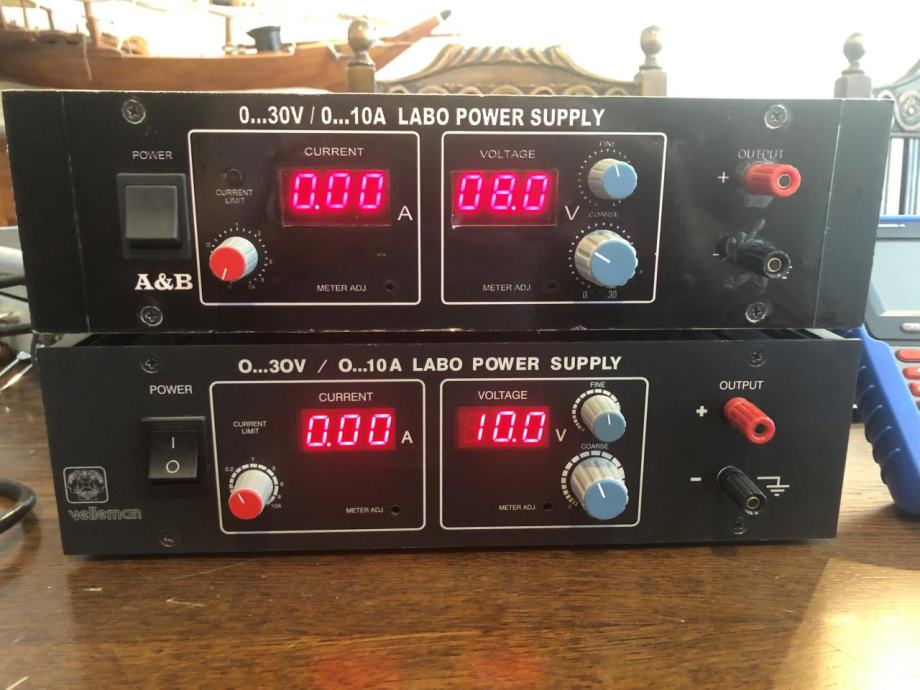

NAPAJANJE MIL GRADE 0-30V / 0-10A

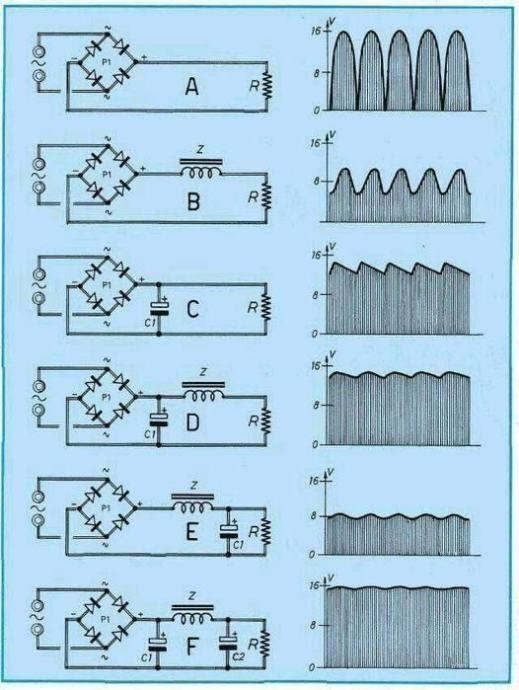

maksimalno valovitost: 0,5 mVrms

Vrijednost 0,5 mVrms je mjera za nisku valovitost i šum u visokokvalitetnim, reguliranim istosmjernim napajanjima. Ova specifikacija označava vrlo malu količinu preostalog izmjeničnog napona (valovitost) koja ostaje na istosmjernom izlazu.

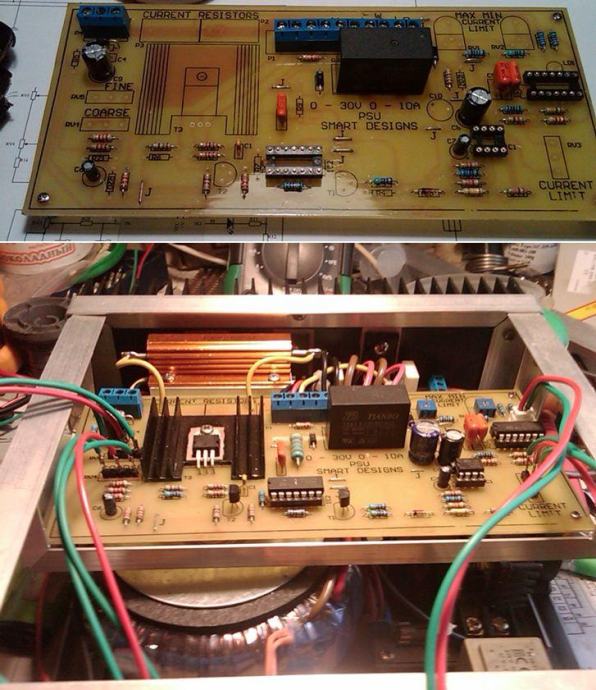

iamo i verziju plocice s stranice 320volts - crvena sa slike

Kontekst i značaj
Pokazatelj performansi: Vrijednost od 0,5 mVrms smatra se izvrsnom performansom, prvenstveno se nalazi u visokopreciznim, linearnim napajanjima dizajniranim za osjetljivu elektroniku gdje je potreban vrlo "čist" i stabilan istosmjerni izvor.

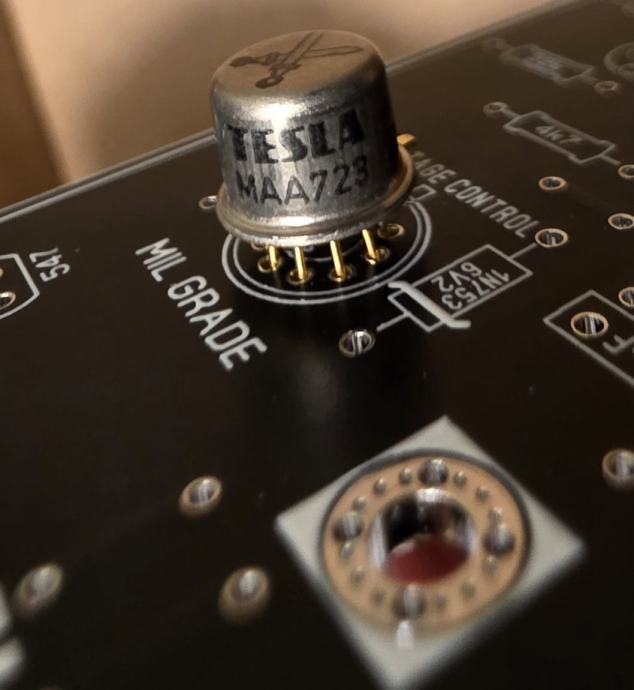

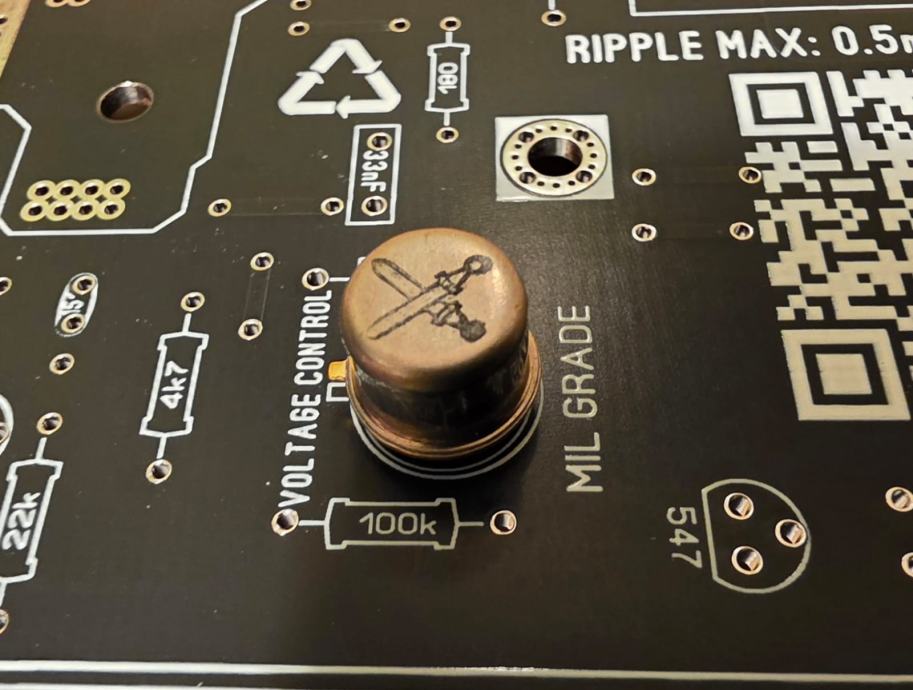

LM723 Nakon 50 godina, još uvijek neporažen
Stabilan. Oslanjajući se na ukopanu Zener referencu s niskim šumom, može se natjecati s mnogim novijim čipovima kada je u pitanju stabilnost (ima ocjenu dugoročne stabilnosti u podatkovnom listu, malo novih čipova to ima). Tempco je također vrlo dobar, također u usporedbi s novijim čipovima.
Niska razina šuma. Jedan od najboljih regulatora s niskim šumom čak i danas (kada je pravilno spojen). Prvi razlog je ugrađena Zener referenca s niskim šumom, drugi razlog je činjenica da se referentni napon može filtrirati od šuma prije ulaska u pojačalo pogreške. Jörn Bartels DK7JB napravio je vrlo dobru komparativnu studiju različitih regulatora napona. Možete je pronaći ovdje.
https://electronicprojectsforfun.wordpress.com/wp-content/uploads/2018/08/ua723_application_note.pdf
