MR-100 Antenna Analyzer (antenski analizator) 1-60 MHz

MR-100 Antenna Analyzer (antenski analizator) 1-60 MHz

Mikroprocesorski mjerač visokofrekventnih parametara antene:
SWR, impedancija Z, (otpor + rekativna komponenta), kapacitet, induktivitet.

- Mjeri impedanciju antene na prikljucnom mjestu, u realnom vremenu.
- Radi bez PC-a kao terenski mjerač ili putem USB priključka sa programskom potporom na PC-u.
- Odličan za podešavanje kratkovalnih antena, rezonatora, prilagodnih zavojnica, filtera, BalUn-a, UnUn-a od 1.8 MHz (160m)

do 50 MHz (6m).
- Dugme SCAN omogućuje brzo pronalaženje rezonantne frekvencije nepoznate kratkovalne antene.
- Podešavanje stepa skeniranja od 100 Hz do 100 kHz.

Pored toga, MR-100 može biti i:
- Kapacitet metar
- Induktivitet metar
- Tester koaks kablova, gubitka kod loseg uzemljenja itd.
Napajanje: DC 12V ili preko baterija.

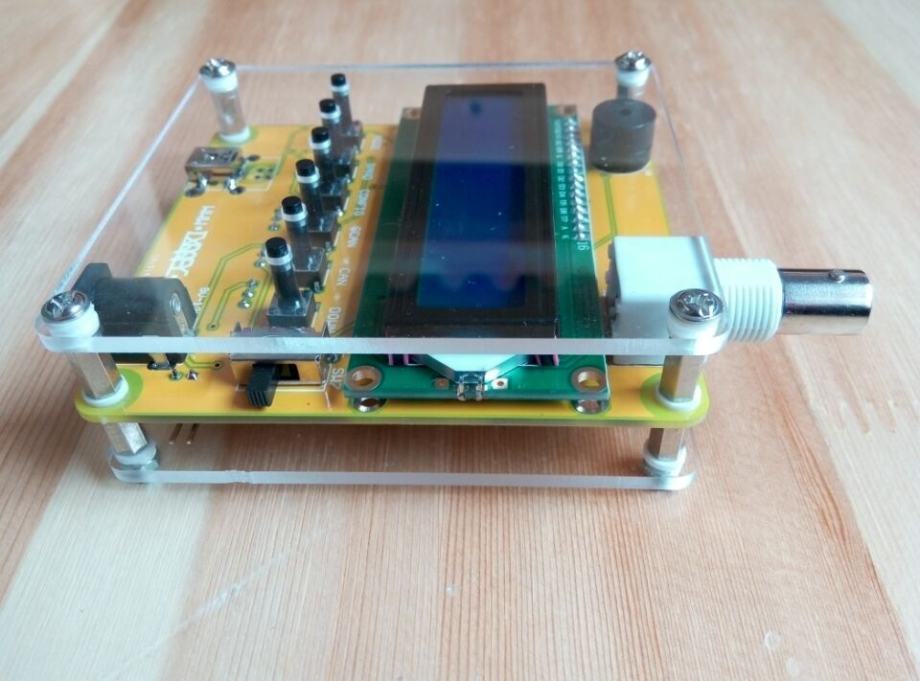

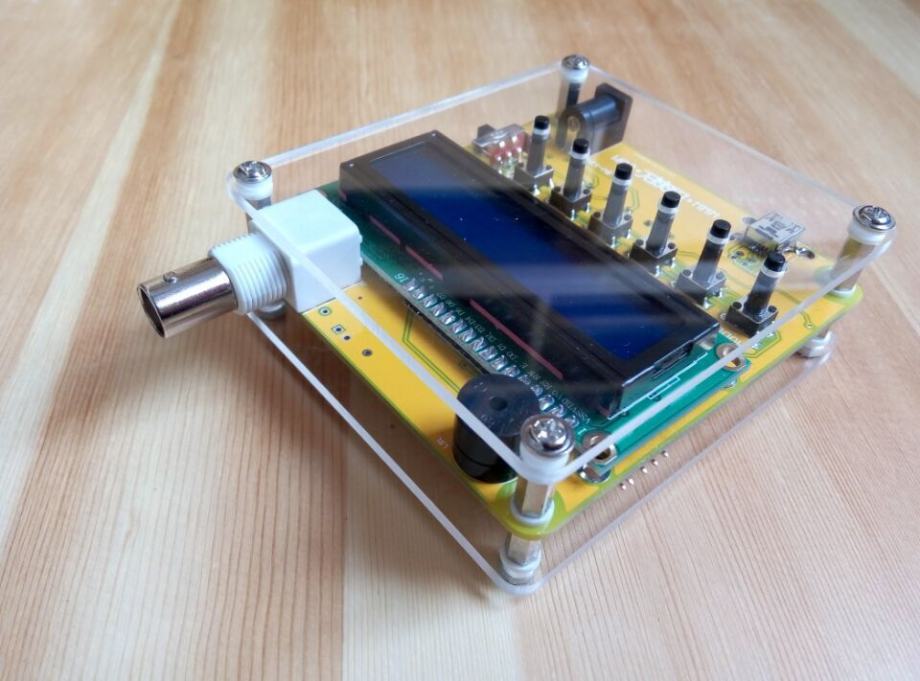

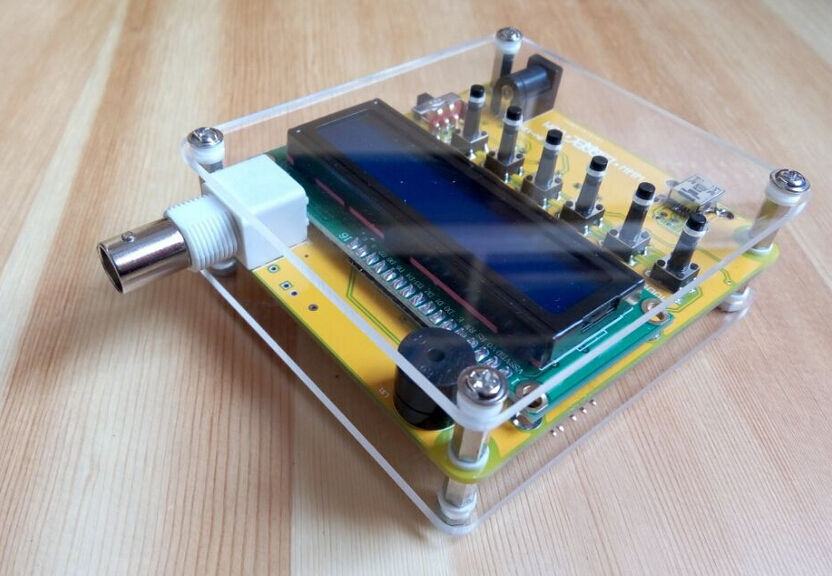

Novo. Kalibrirano certificiranim "G3TJP Calibration Loads" neinduktivnim teretima. Nakon kontakta s proizvođačem BG2XNN, umjesto plastičnog BNC priključka na slici, sada je metalni BNC.
Cijena: 79 EUR s dostavom ili 75 EUR kod osobnog preuzimanja.
Preferiram osobno preuzimanje uz prethodnu probu antenskog analizatora kod mene.

Features:

1 Specifications
Frequency Generation & Control:
o 1 - 60 Mhz
o Source impedance: 50 Ohms
o Stability: +/- 100 ppm
o Spectral Purity: Harmonics down >- TBD dB beyond 60 MHz
o Step Size: User configurable increments of 100 Hz, 1 kHz, 10 kHz, and 100 kHz

Usable Measurement Range:
o SWR: 1.0 to 9.99
o Impedance: approx. 5 to 2000 ohms

RF Output:
o Adjustable: 2.0 Volts pp (typ)

Power supply:
o External: 12 Volts DC, 500mA, or 12V battery

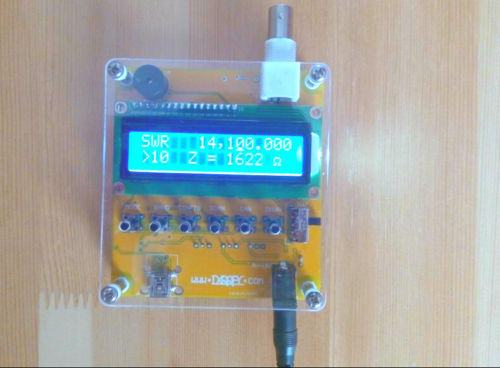

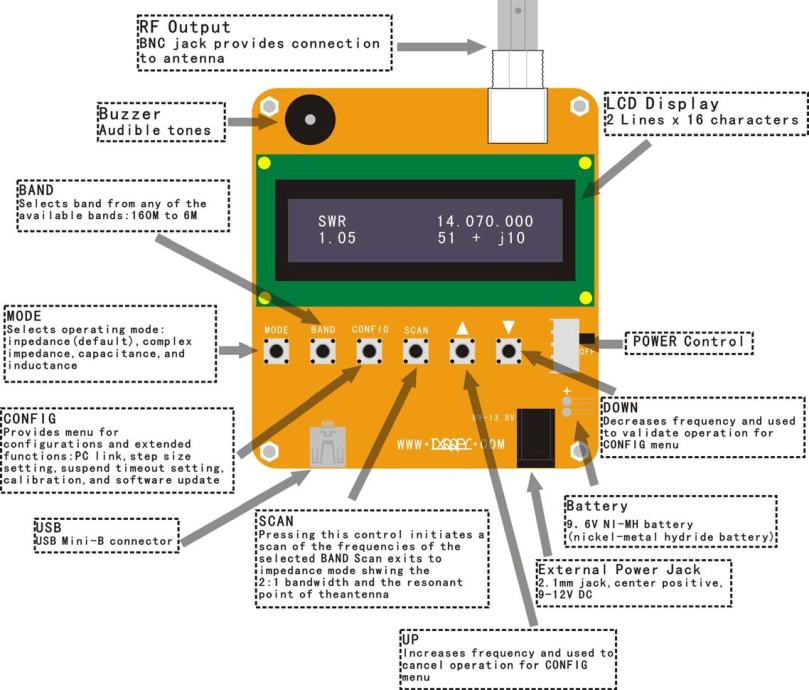

Controls:
o Pushbuttons (5): "Mode", "Band", "Config", "Scan", "Up", "Down"
o Switch: "Power On"

Connectors:
o RF Out: BNC
o USB: Mini-B receptacle
o External power: 2.1mm Power Jack (center pin positive)

Instrument Capabilities:
o Measure antenna electrical parameters: SWR, impedance (resistance +
reactance), capacitance, inductance
o Measure feedpoint impedance
o Measure ground loss
o Adjust antenna tuners and determine loss
o Measure inductors and capacitors
o Measure coax transmission line (SWR, length, velocity factor, approximate Q
and loss, resonant frequency, and impedance)
o Measure and determine optimum settings for tuning stubs: SWR, approximate
Q, resonant frequency, bandwidth, impedance
o Determine characteristic impedance of transmission line
o Determine length of ¼ and ½ wave phasing lines
o Coaxial Cable Loss
o Determine antenna tuner loss
o Measure balun loss
o Measure inductor Q
o Estimate quartz crystal parameters
