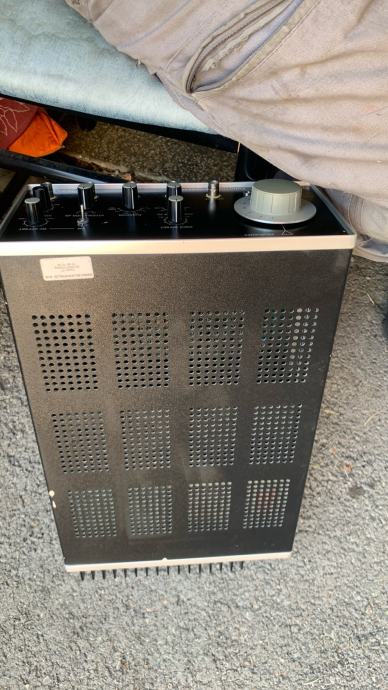

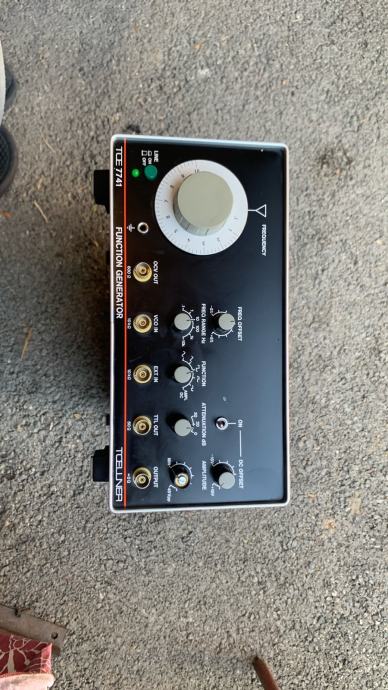

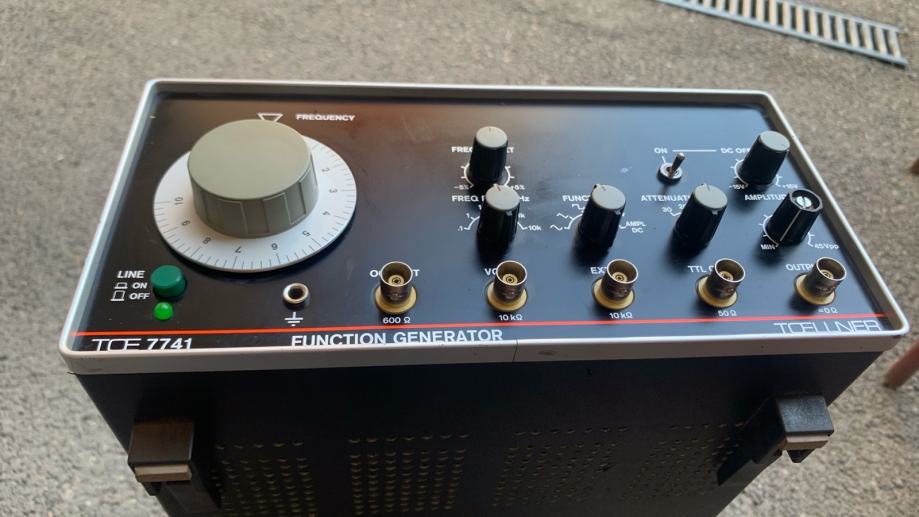

Generator Toellner 7741

TOE 7741 je snažan funkcijski generator visokih performansi koji proizvodi električne signale različitih oblika i frekvencija, koristeći se u laboratorijama, industriji i obrazovnim ustanovama za testiranje i razvoj električnih i elektroničkih sistema.
toellner.de
Ključne karakteristike TOE 7741
Frekvencijski opseg: od 1 mHz do 100 kHz, podeljen u 6 dekadskih opsega.
Izlazna snaga: preko 63 W pri kvadratnim talasima (rectangular waveforms) pri opterećenju od 8 Ω.
Maksimalna izlazna amplituda: 45 Vpp.
Zaštita od povratnih napona: do 120 V, što štiti izlazni stepen od oštećenja.
Vrste talasa: sinusni, trouglasti, kvadratni, pozitivni i negativni impulsi, bipolarni DC, kao i širokopojasni pojačavač.
Frekvencijski brojač: ugrađen do 30 MHz sa LED displejom, koji omogućava mjerenje frekvencija unutrašnjih i spoljašnjih signala.
Kontrola frekvencije: precizno podešavanje sa tačnošću manjom od 0,1 % pomoću dekadskog prekidača i potenciometra za offset.
Izlazna impedansa: približno 0 Ω, što znači da je izlaz kratkospojni i bez opterećenja.
Zaštita od kratkog spoja: svi ulazi i izlazi na prednjem panelu su bez opterećenja i zaštićeni od kratkog spoja.
studylib.net
+4
toellner.de
+4
instrumentcenter.se
+4
Funkcionalne mogućnosti
Funkcije: sinusni, trouglasti, kvadratni talasi, pozitivni i negativni impulsi, bipolarni DC.
Radni režimi: slobodni rad, spoljašnja kontrola frekvencije, pojačivački režim, frekvencijski brojač.
Modulacija: amplitudna i frekvencijska modulacija.
Ulazi i izlazi: TTL-kompatibilni izlazi za sinhronizaciju i marker, analogni ulazi za modulaciju i spoljašnje signale.
Tehnički podaci
Dimenzije: 265 x 147 x 480 mm.
Težina: oko 7 kg.
Napajanje: 115 V / 230 V ±10 %, 47 Hz do 63 Hz.
Potrošnja energije: 140 VA.
Temperatura rada: od 0 °C do 40 °C.
Konstrukcija: aluminijumski kućište.
ti.com
+9
toellner.de
+9
studylib.net
+9
Upotreba i primene
TOE 7741 se koristi za razvoj i testiranje električnih i elektroničkih uređaja, kao što su:

Testiranje audio i RF uređaja.
Razvoj i testiranje napajanja.
Obuka i edukacija u oblasti elektronike.
Simulacija različitih električnih signala u laboratorijskim uslovima.
