KTAG V7.020 Programiranje ECU Chip tuning, DPF EGR lambda

Ktag je uređaj za fleshanje ECU-a automobila, koristi se kod remapiranja vozila, chip tuning, dpf off, egr off, lambda off, hot start, limit brzine, limit okretnog momenta i ostalih izmjena postavki vozila.
Ne ograničeni tokkeni, što znači da se uređaj ne zaključava, online se koristi, te nema ograničenja, Uređaj je modificiran tako da je impedancija otpora na PCBu poravnata kako bi dijagnostika bila što preciznija uz manje oscilaciije, te kvalitetnije odrađivala flashanje.

Dijagnostika je nova, te uz samu dijagnostiku dolaze i upute o spajanju, načinima radnje i flashanja sa pinoutovima, odnosno ne možete pokrenuti flashanje prije nego što ste pročitali upute o spajanju

Dostupni protokoli: BDM MOTOROLA MPC5xx
Jednostavan za upotrebu, automatski prepoznaje ECU model, visoka stabilnost.
V2.23 KTAG EU internetska inačica firmware-a V7.020 K-TAG Master s crvenom PCB-om Bez ograničenja tokena

Što je novo kod Ktag Master fw V7.020 sw V2.23?
-Mnogi šifrirani novi modeli automobila rade I.E za Toyota 76FXXX, za PSA 17.4.4, za Ford E83, za VW 17.5.5 (1766), za Mercedes-Benz 276ECU, za Toyota 76F itd.
-100+ dodanih ECU vrsta
-Verzija softvera: V2.25
-Verzija hardvera: V7.020

Podržava BDM funkciju Pa, nema pogreške kontrolne sume, dostupni su protokoli BDM MOTOROLA MPC5xx
Podržavajte programiranje ECU-a za automobile, motocikle kamione traktore
Dodane nove vrste datoteke (FENDT / JCB / VALTRA TRAKTOR BOSCH EDC17CV41 SISU MOTOR MOŽE

1. Što se bitno kod K-TAG KTAG 7.020?
-Uglavnom: Naš K-TAG 7.020 dodaje GPT kabel za podršku GPT funkcijama (GPT je nova algo kriptografija lozinke koja je implementirana u nove Tricore mikrokontrolere. Naš KTAG v7.020 može lako čitati i dešifrirati tajnu lozinku i automatski se otključava / uklanja zaštitu Tricore sektora kako bi mogao čitati i pisati Flash i Eeprom)

-Nema gumba za resetiranje, nema USB ključa. NO Tokens Limited !!!
-REALNA VERZIJA KTAG 7020 EURO SVE AKTIVIRANE VERZIJE !!!

2. Koja je prednost KTAG V7.020 nad ostalim EUC alatima za podešavanje čipova na tržištu?
-Podržava mrežne cjelovite protokole, potpuno aktivirane, bez ograničenih žetona.
-Postoji puno ECU-a koje je potrebno rastaviti iz automobila i otvoriti, a to je slučaj za sve ECU-e koje treba programirati s protokolima Jtag, BDM i Boot, pa je potreban KTAG, kao ktag master nove generacije, ktag 7.020 je najbolji izbor.
-K-TAG 7.020 može raditi za Toyota Hilux kun26 i nove dodane 100+ ECU tipove i podržava nove modele automobila, na pr. zaToyota 76FXXX, za PSA 17.4.4, za Ford E83, za VW 17.5.5 (1766), za Mercedes-Benz 276 ECU, za Toyotu 76F itd.

-KTAG V7.020 dodajte kabel s GPT funkcijama.
-Online operacija podržana.
-Najbolja PCB s Murata filtrima.
-Podržani više jezika.
-Sa odličnim performansama, testiran od strane mnogih tunera i smatran je jednim od najboljih ECU programera za kamione, teške brodove automobile.
-Nema tokena ograničenih, niti godina ograničenih.

3. KTAG v7.020 Crveni PCB ECU alata za podešavanje ECU / napomena korisnika
-KTAG koji ste dobili opremit će se najnovijim softverom 2.23 i hardverom 7.020, pa ga nikada nemojte ažurirati putem interneta. Već kontaktirajte CarDiag Team za ažuriranje

1. upotreba uvezenih japanskih filtara Murata NFE61PT472C1H9L
2. 2,8x WF = Infineon, BCR112 NPN digitalni tranzistor
3. 3,7x 27E = ON Poluvodič NUP2105LT1G
4. 4,8x 6DW = NXP BC817215 NPN bipolarni tranzistor
5. 5.3x A6c = MMUN2113LT1G / MMUN2113LT3G provjerite da li vaša ktag PCB možda već ima 3 x A6c
6. 6,2x K5B = BC807-25-7-F PNP bipolarni tranzistor

1. MOTOROLA MPC5xx
2. TAG NEXUS MPC5xx
3. J-TAG RENESAS SH705x
4. BOOTLOADER MITSUBISHI MH72xx / MH8xx
5. BOOTLOADER INFINEON TRICORE
6. BOOTLOADER ST10

Jedina stvar koju K-TAG ne radi: OBD komunikacija. Ali za to možete računati na KESS V2.
Ovdje slijedi pojedinosti pribora dostupnih u katalogu popisa automobila za svaku skupinu komunikacijskih protokola.

BDM Motorola MPC5XX
14AS00T01S: Adapter za lemljenje na ECU
14AS00T02S: Kabel s priključkom koji treba zalemiti na ECU
14AS00T03S: Adapter za lemljenje na ECU
14AS00T04S: Adapter za lemljenje na ECU
14AM00T00M: Ploča za spajanje preko okvira za pozicioniranje
14AM00T01M: Ploča za povezivanje kroz okvir za pozicioniranje
14AM00T02M: Ploča za povezivanje kroz okvir za pozicioniranje
14AM00TBAS + 14AM00TB01: Ploča za povezivanje kroz okvir za pozicioniranje, s izvlačivim vrhom 14AM00TB01
14AM00TBAS + 14AM00TB02: Ploča za povezivanje kroz okvir za pozicioniranje, s izvlačivim vrhom 14AM00TB02
14AM00TBAS + 14AM00TB03: Ploča za povezivanje preko okvira za pozicioniranje, s izvlačivim vrhom 14AM00TB03
J-TAG Nexus MPC5xx
14AS00T05S: Adapter za lemljenje na ECU
14AM00T05M: Ploča za spajanje preko okvira za pozicioniranje
14AM00T06M: Ploča za povezivanje kroz okvir za pozicioniranje
J-TAG RENESAS SH705xx
14AM00T07M: Piši ploču za spajanje preko okvira za pozicioniranje
14AM00T08M: Piši ploču za povezivanje kroz okvir za pozicioniranje
14AM00T09M: Piši ploču za povezivanje kroz okvir za pozicioniranje
14AM00T10M: Pročitajte ploču za povezivanje kroz okvir za pozicioniranje
14AM00T11M: Pročitajte ploču za povezivanje kroz okvir za pozicioniranje
BOOTLOADER INFINEON TRICORE
14P600KT04: Ploča za povezivanje preko okvira za pozicioniranje
BOOTLOADER ST10
14AM00T03M: Ploča za spajanje preko okvira za pozicioniranje


Paket sadrži:

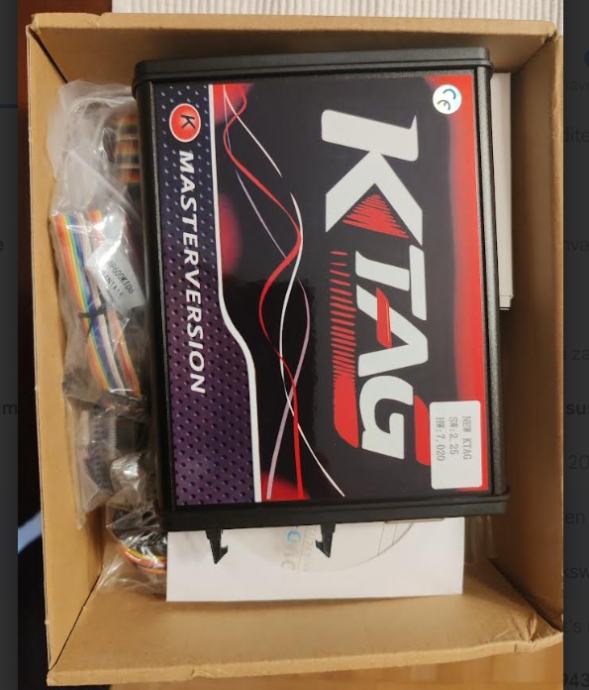

1 x KTAG 7.020 Main Unit
1 x 144300T 104
1 x 144300T 103
1 x 144300T 101
1 x 144300T 106
1 x 144300T 102
1 x 144300T 105
1 x 144300T 100
3 x Chips Inside
1 x Multi-Color Cable
1 x USB Cable
1 x Power Adapter
1 x CD
