elektronska kontrola sjetve sa mjerenjem površine

Ovaj model, osim praćenja sjetve, kao i osnovni model, mjeri brzinu kretanja, prethodi stazu i površinu. Podaci za sjetvenu površinu nalaze se u dvije odvojene memorije i moguće je pristupiti svakoj posebno.
Brisanje izmjerene površine moguće je za svaku površinu posebno.
Uređaj prima podatke o kretanju od induktivnog senzora koji
može se montirati tako da prati kotače na kotaču ili na pogonskom vratilu
pratiti njegovu rotaciju.

Osnova

Kontrolira sjeme koje pada s ploče za sjetvu. Ugrađuje se na pneumatske sijačice tipa OLT, Maja, Agria, Livac, Gaspardo....
Kontrola za 2, 4, 6, 7, 8, 9, 12 redova.
Zaslon je dvobojni LED za svaku liniju. Prolaz sjemena se prikazuje tako da zelena LED lampica treperi kada sjeme prođe. Nakon toga LED se gasi i čeka sljedeće zrno. Ako sljedeće zrno ne prođe unutar 2 do 5 sekundi, puca
crveni LED svijetli i zvučni alarm je aktiviran. Prilikom skretanja na uvratinu, zvučni alarm se uključuje nakon 3 sekunde. Tijekom rada, ako dođe do zastoja na nekoj liniji, zvučni alarm se ne isključuje.
Isključivanje praćenja moguće je za svaki red posebno. Prikazane su 3 plohe i moguće je brisati svaku zasebno. Potrebno je unijeti parametar točke i prored.

kako radi

Sjeme koje padne na sjetvene ploče registrira infracrveni senzor koji šalje signal koji pratimo nakon obrade na upravljačkom uređaju ugrađenom u kabini traktora. Svaki put kada sjeme prođe pored senzora u kabini
pali se i gasi zeleni LED za tu liniju. Kada sjeme ne prođe, LED se gasi i ako unutar 3-4 sekunde ne prođe niti jedno sjeme, svijetli crvena LED dioda za kontrolirani red i oglašava se zvučni alarm.
Ovakav princip rada i izvedbe omogućuje detekciju bilo kakvog kvara koji bi doveo do prekida sjetve. To znači da osim otkrivanja hoće li se ploča okrenuti, otkrit će se prekid sijanja zbog zagušenja ulaganja,
puknuće crijeva za zrak, proklizavanje sigurnosne spojke, nepravilan rad kada skidači uklone previše sjemena, nedovoljan vakuum koji stvara turbina, puknuti pogonski remen, nedostajuće sjemenke ili zaglavljene sjemenke u kućištu
sijačica...
Uređaj se sastoji od senzora koji se nalazi ispod sjetvene ploče. Senzori su spojeni na razvodnu kutiju pomoću kablova, a rastavljiva veza je omogućena preko konektora. Kabeli su pričvršćeni plastičnim vezicama za
paralelogramske sijačice, a mogu se navući i preko crijeva za zrak.

Opis distribucijske instalacije

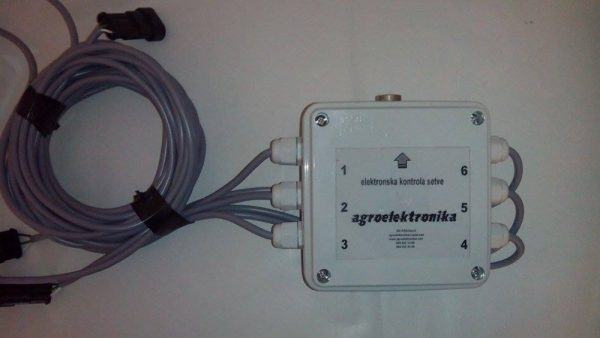

Razvodna kutija u koju ulaze svi kablovi je vodootporna i na sebi ima konektor koji spaja upravljačku jedinicu koja se nalazi u kabini traktora.

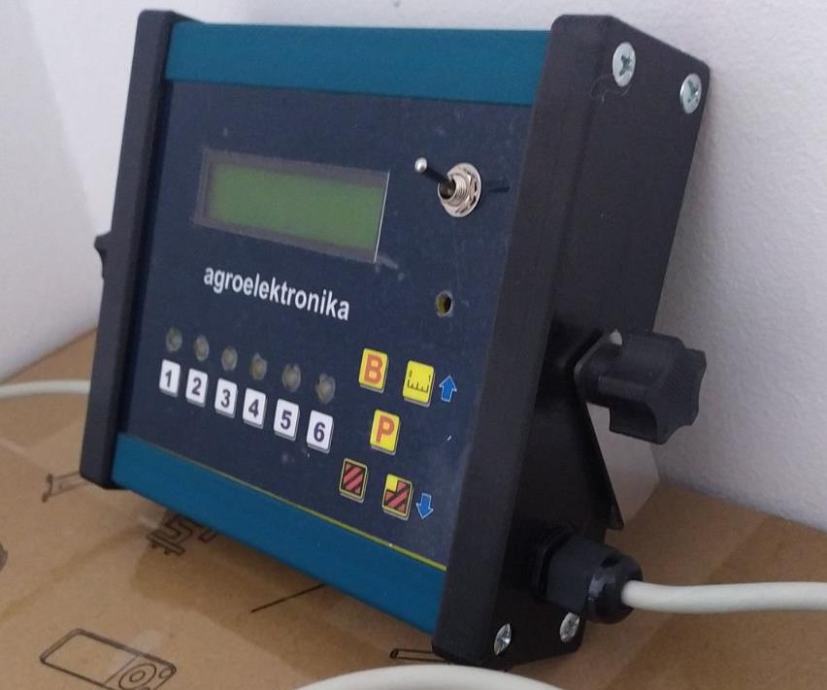

Svi dijelovi ovog uređaja su vodootporni osim glavne upravljačke jedinice koja se nalazi u kabini traktora i ne zahtijevaju nikakvo održavanje ili demontažu na kraju sezone. Upravljačka jedinica smještena je u kabini traktora kako bi
omogućeno je jednostavno vizualno praćenje.
Napajanje sa traktorskom instalacijom, potrošnja je do 500 mA. Montaža je jednostavna i laka za montažu prema uputama priloženim uz uređaj, te nije moguć pogrešan električni priključak koji bi doveo do kvara.
Induktivni senzor se može montirati za nadzor kotača na kotaču ili na pogonskom vratilu za praćenje njegove rotacije.
