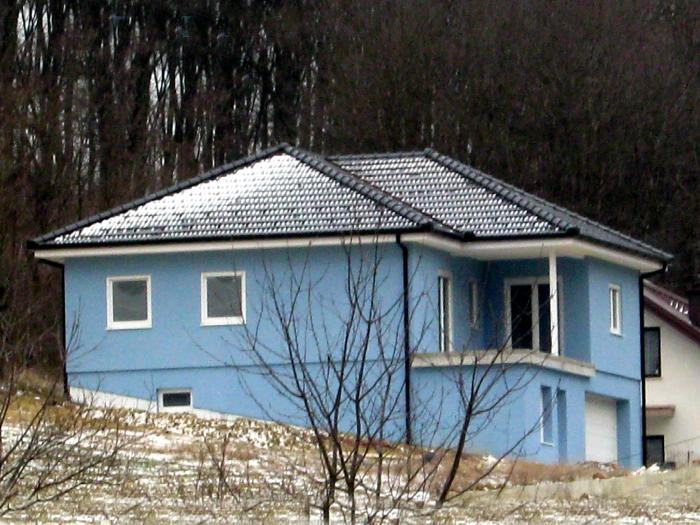

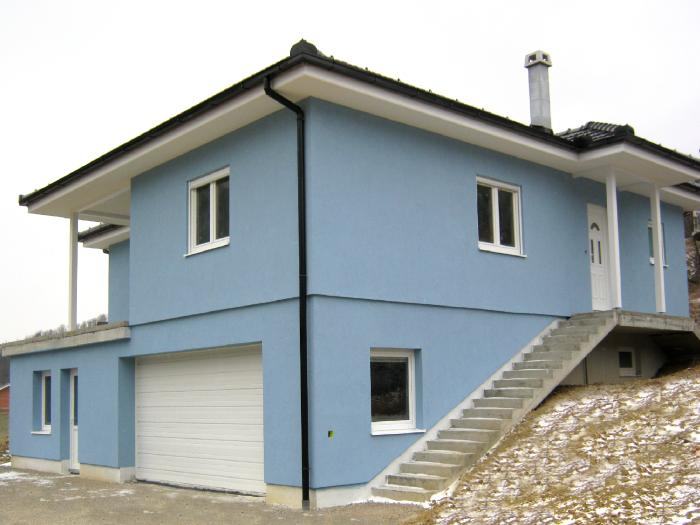

Opis ponude za prizemne niskoenrgetske montažne kuće:
PROJEKTIRANJE
1. Idejna rješenja i procjena troškova građenja - odabir i prilagođavanje građevine
zahtjevima i potrebama investitora te građevinskom zemljištu , 3D prezentacija
eksterjera i interjera, procjena troškova građenja
2. Idejni projekt - izrada dokumentacije za ishođenje Rješenja o uvjetima građenja
( podloga ovlaštenom projektantu pri izradi dokumentacije za ishođenje Rješenja o
uvjetima građenja)
3. Troškovnik - izrada i ovjera od ovlaštenog inženjera troškovnika izgradnje montažne
kuće
4. Glavni projekti – izrada arhitektonskog projekta , proračun mehaničke otpornosti i
stabilnosti, projekti elektroistalacija, vodovoda i kanalizacije, izrada troškovnika građenja
( izrađuje ovlašteni projektant i obavezni za građenje, građevnu inspekciju, ,dobivanje
stambenog kredita )
5. Izvedbeni projekti – izrada izvedbenih projekta za temelje, vanjske i unutarnje zidove,
konstrukciju krovišta i instalacija
GRAĐEVINSKO - MONTAŽERSKI RADOVI
1. Vanjski zidovi –30 cm- nosiva konstrukcija od smrekove građe širine 14 cm
četverostrano blanjana, ispuna mineralna vuna po ECOSE® Technology
(www.knaufinsulation.hr/hr/ecose-technology 14 cm sa unutarnje strane PE-parna
brana ,vlago i vatro otporne Fermacell ( www.xella.hr ) gips-vlaknaste ploče (12 mm)
sa fino obrađenim spojevima. Izvana konstrukcija je obložena OSB pločama ( 12 mm)
na kojoj je izvedena termo fasada od ekspandiranog polistirena 13 cm FASADEX
AKRILNA ŽBUKA – (www.chromos.org ) zaglađena zaštitno dekorativna žbuka u boji
po izboru investitora (zrno 1,5 mm) , vanjske bijele aluminijske klupčice
2. Unutarnji zidovi -12,5 cm - nosiva konstrukcija od smrekove građe 10 cm
četvoro strano blanjana sa ispunom mineralne vune ECOSE 10 cm i obostrano obloženi
vlago i vatro gips-vlaknastim pločama (12,5 mm) sa fino obrađenim spojevima.
3. Krovna konstrukcija - izrađena od smrekove četverostrano blanjane građe po MiTek
( http://www.mii.com ) tehnologiji , izvedba sekundarnog krova od paropropusne
armirane folije , jelove kontraletve (5x5 cm) i letve (3x5 cm), uključen sav pomoćni i
pričvrsni materijal.
4 Pokrov - dobava i prekrivanje glinenim crijepom TONDACH JUPITER ( engobirani –
crni, crveni, bakarno smeđi ) - (www.tondach.hr/) , uključen sav pomoćni i pričvrsni
materijal
5. Plafoni - na donju zonu nosača greda pričvršćena podkonstrukcija,
postavljena termoizolacija od ECOSE mineralne vune (20 cm) , PE parna brana ,
obloga od gips-kartonskih vatrootpornih ploča (12,5 mm) sa fino obrađenim spojevima.,
za prizemne kuće ugrađene potezne stepenice
6. Podgledi krovišta, terasa , ulaza - OSB ploča ( 12 mm) , EPS - sa izvedenim
FASADEX SISTEMOM
7. Hidro i termo izolacija poda - hidrozolacija izvedena bitumenskim trakama,
termoizolacija 6 cm ekspandirani polistiren, cementni ekstrih 5 cm
OBRTNIČKI RADOVI
1. Vodovod i odvodnja - dobava i izvedba vodovodne instalacije od polimernih
cijevi i odvodnje PVC cijevima prema pravilima struke, uključen sa pomočni
materijal (bez završnih armatura)
2. Limarija - od pocinčanog i bojanog lima izvedena po pravilima struke ,
uključen sav pomočni i pričvrsni materijal
3. Električna instalacija - dobava i izvedba el. instalacije ( bez završnih armatura )
sa električnim ormarićem , automatskim osiguračima, FID sklopkama , izvedena prema
pravilima struke,
uključen sav pomočni materijal uz to:
- Potvrda o uporabljivosti izvedene električne instalacije
- Izjava o završenom pregledu i ispitivanju električne instalacije
- Isprava o ispitivanju električne instalacije
- Dokumentacija o uporabljivosti niskonaponskih električnih instalacija
4. Vanjska stolarija - PVC bijeli ALUPLAST ID 8000 – ( http://www.aluplast.de ) šest
komorni profili s tri brtve, MACO okov, dvostruki LOW-E 4/18/4/20/4 (3 stakla) +
argon – k =0,8 W/m2K , ulazna vrata 105x210 , panel (ornament staklo), - ostalo prema
projektu - na svim prozirama roletne kutije s aluminijskim roletam punjene
PUR pjenom,- vanjske bijele plastificirane aluminijske klupčice
5. Izvedba dimnjaka - PGM - TMI ( www.pgm.hr )troslojni montažni izolirani dimnjak fi 16
cm čiji su sastavni elemenati tvornički proizvedeni od kvalitetnih upotrebljenih materijala,
koji tehnološki i konstruktivno omogučavaju besprijekorno funkcioniranje dimnjaka.,
uključen krovni opšav , obrada tijela dimnjaka unutar kuće i iznat krova.
6. Potezne tavanske stepenice – 70x120 cm
ZAVRŠNO IZVJEŠĆE
Nadzor gradnje i izrada Završnog izvješća ovlaštenog projektanta o ispunjavanju građevine zahtjevima mehaničke otpornosti i stabilnosti , te Energetski certifikat za stambene zgrade (niskoenergetska kuća – B razred – potrebna energija grijanja ispod 45 kWh/(m2a)
potrebnog za upis kuće u zemljišne knjige
IVESTITOR OSIGURAVA:
- armiranobetonsku podlogu sa izvedenim kanalizacionim cijevima i dovodom vode
- struja i voda na gradilištu
- slobodan pristup gradilištu
MONTAŽA I SKELA - uključeni u cijenu
PRIJEVOZ – do 100 km od pogona uključen u cijenu
POSEBNO NUDIMO
- cjelovito rješenje infrastrukture kuće i to: grijanja ( elektrostropno grijanje u kombinaciji s kaminskom peći na drva i centralnim stropnim grijanjem, solarni vakumski kolektori sa spremnikom za sanitarnu toplu vodu, ostakljenu terasu – zimski vrt, te skupljanje i korištenje kišnice i zbrinjavanje otpadnih voda)
GARANCIJA - 30 god. na konstrukciju, ostalo prema Zakonu o građenju odnosno
garanciji dobavljača ( npr. crijep 30 god, PVC stolarija 5 god )
