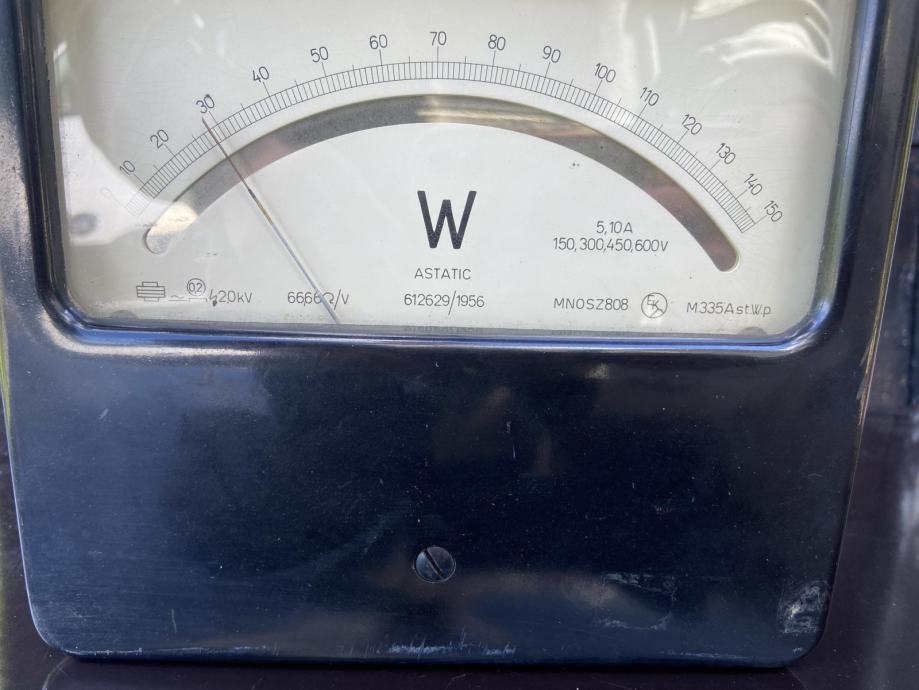

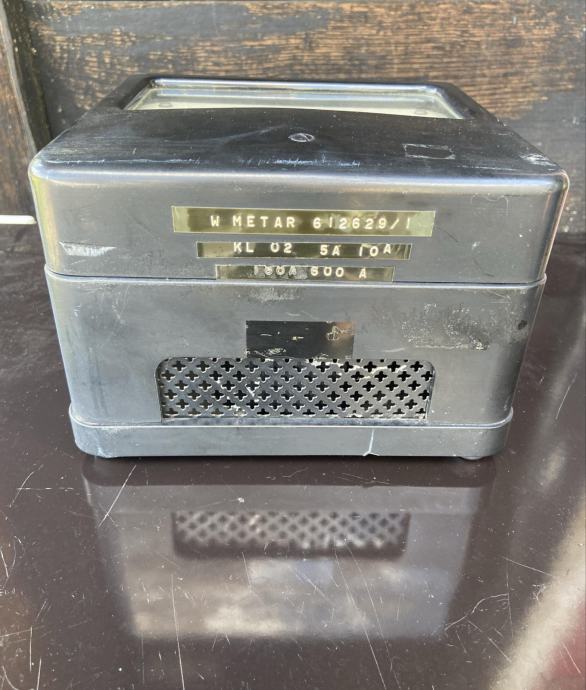

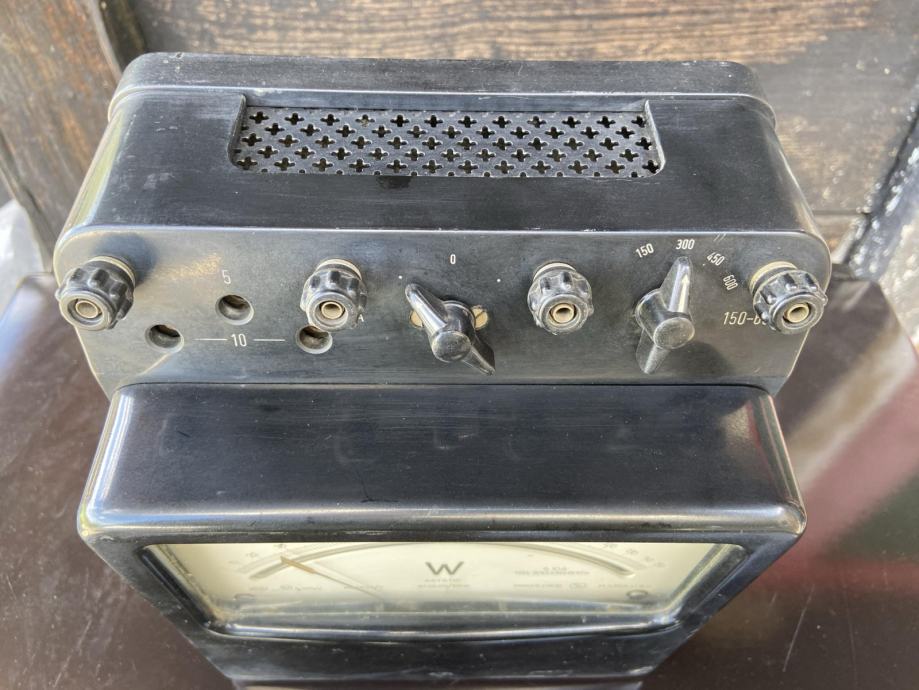

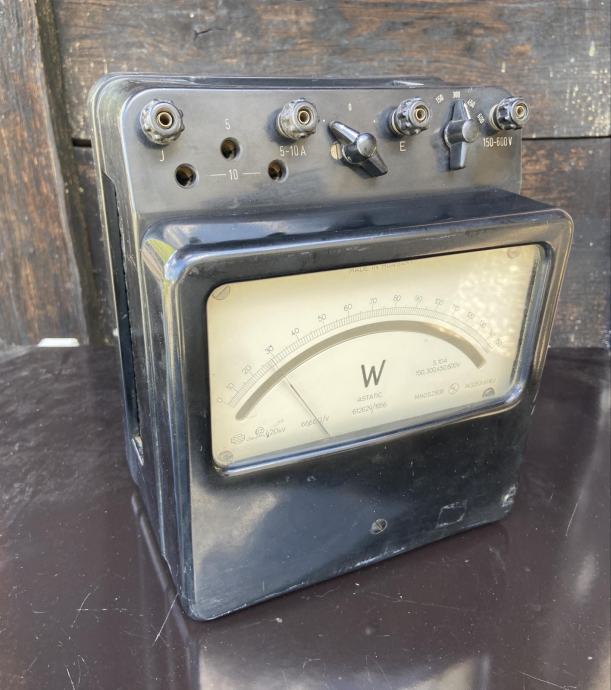

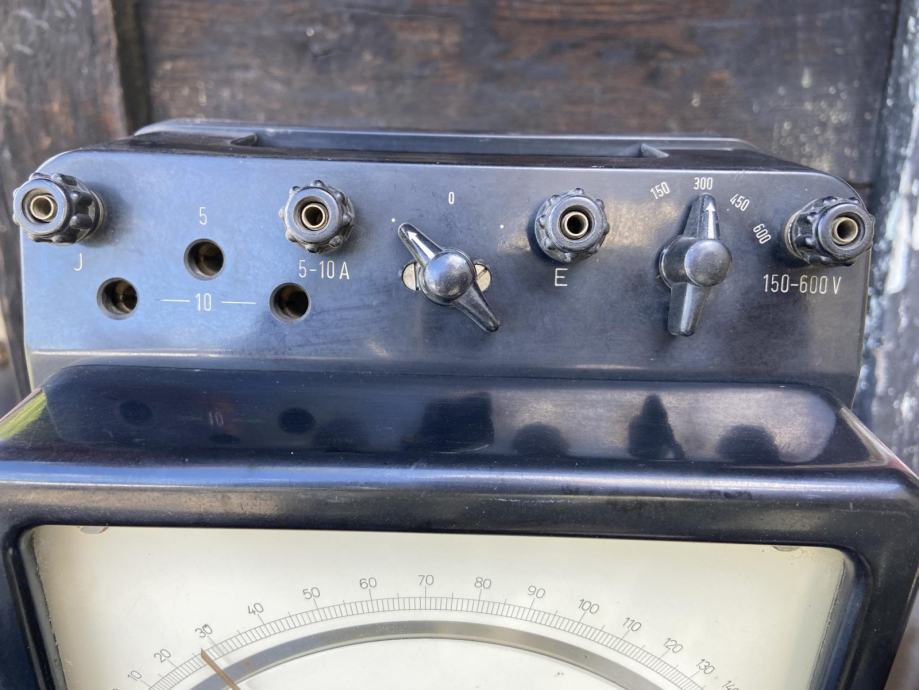

jedinstveni mjerni instrument Watt metar u bakelitnoj kutiji

iz prašnjavog laboratorija.. nosi godište 1956
mogu poslati, 00 386 31 337 26**

Opis iz CROWAE ( pogledajte si ovu stranicu, nečete sažalit )

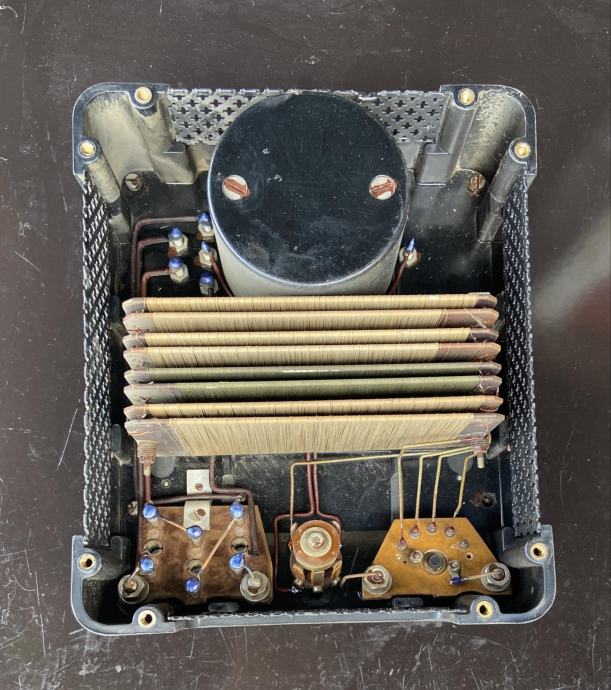

Astatički mjerni instrumenti sastoje se od dva potpuno jednaka mjerna sistema na istoj osovini pri čemu se svaki sastoji od dvije nepokretne zavojnice unutar kojih se nalazi pokretna zavojnica vezana na kazaljku. Zavojnice ta dva mjerna sistema spojene su tako da su magnetska polja koja stvaraju međusobno suprotna ali se zakretni momenti na osovini s kazaljkom zbrajaju. Suprotnim magnetskim poljima kompenzira se utjecaj stranih homogenih magnetskih polja koje bi mogle utjecati na mjerni sistem pa instrument nije potrebno oklopiti željezom. Stoga se ovakvi instrumenti ponekad nazivaju i elektrodinamički (elektrodinamski) instrumenti bez željeza.

Izraz astatički (neodređen, koji nije vezan za stalan smjer ili položaj) potječe još od ranih mjernih instrumenta sa magnetskom iglom kod kojih je bilo potrebno kompenzirati utjecaj Zemljinog magnetskog polja, a to se postizalo tako da su se na istu os postavljale dvije jednake ali suprotno usmjerene magnetske igle.

Astatički mjerni instrumenti najviše su se koristili za vatmetre, a EKM je proizvodila astatičke mjerne sisteme u standardnom kućištu sa izmjenjivom skalom koji su se uz dodatak odgovarajućih elemenata (mjernih otpornika) mogli kombinirati kao ampermetar, voltmetar ili vatmetar sa više mjernih opsega.
Astatički mjerni instrumenti EKM serije ASTATIC imaju masivna bakelitna kućišta sa stjenkama debljine 5-6 mm i dimenzija 200x230x130 mm i kao takvi teže oko 2,8 kg. Skala je raspona 14 cm te se sa klasom točnosti 0,2 svrstavaju u skupinu preciznih laboratorijskih instrumenata. S obzirom da mjerni sistem ne sadrži permanentne magnete koji vremenom mogu izgubiti snagu, ovi instrumenti uz minimalno održavanje i pažnju mogu ostati jednako precizni praktično zauvijek, a takav se pokazao na testu i naš primjerak. Danas smo svi navikli na male prijenosne digitalne ampermetre sa izravnim prikazom vrijednosti struje gotovo redovno implementirane u različite multimetre i teško da će netko na svom radnom stolu naći mjesta za jedan ovakav za današnje pojmove glomazan ampermetar s upotrebljivim mjernim opsegom od svega 0,3-2,5 A. Pa ipak bilo je lijepo uživo i na djelu vidjeti jedan astatički elektrodinamički mjerni sistem koji je većina nas elektroničara i elektrotehničara mogla vidjeti samo na crtežima iz nekih davnih školskih knjiga, a do danas smo zadivljeni modernim multimetrima vjerojatno i zaboravili da je nešto takvo ikada i postojalo
