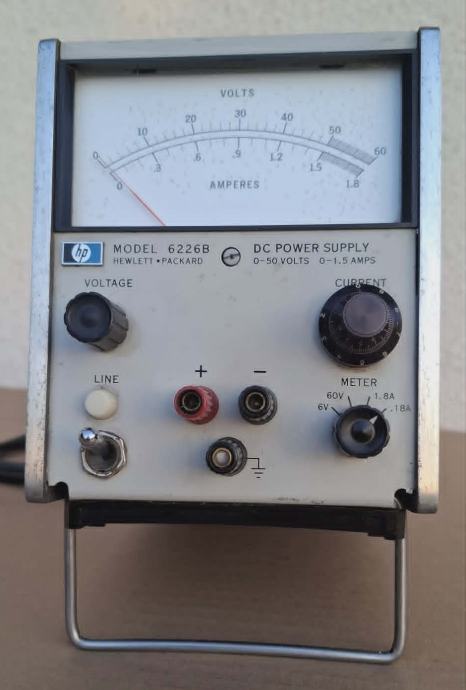

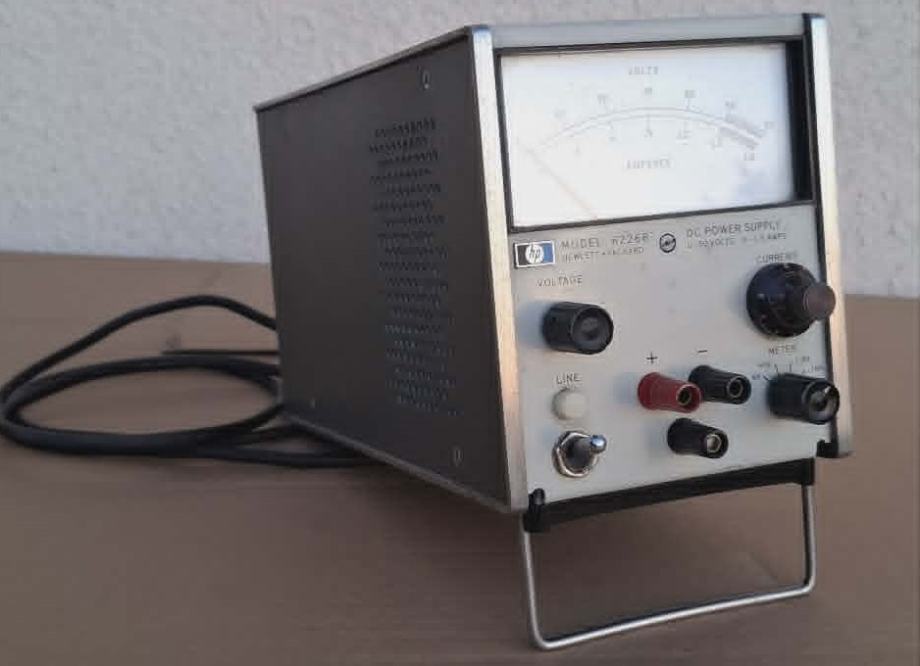

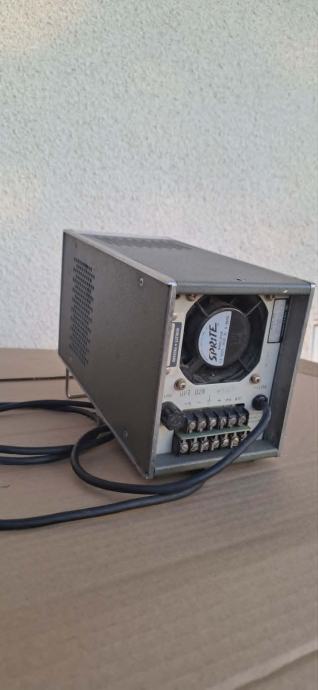

HP Hewlett-Packard 6226B laboratorijski ispravljač 0-50V 0-1,5A

Izmjerio sam izlaz, U je dobro podešava . Instrument ne radi.
Servisne upute dostupne online.

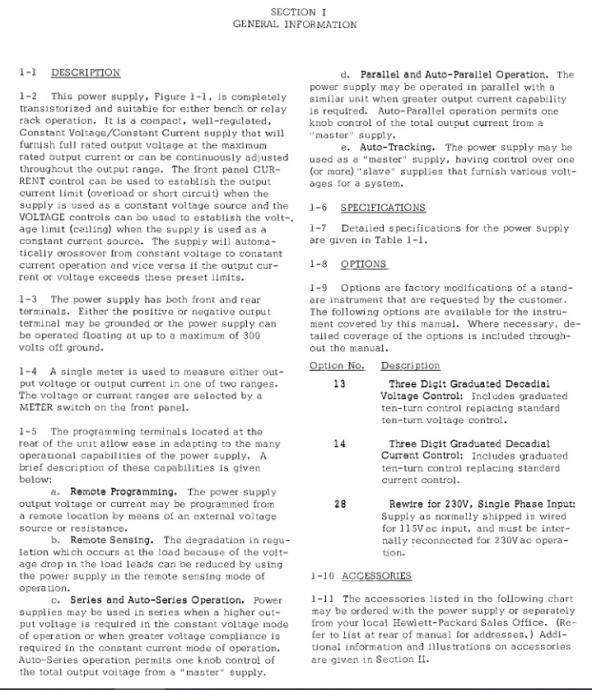

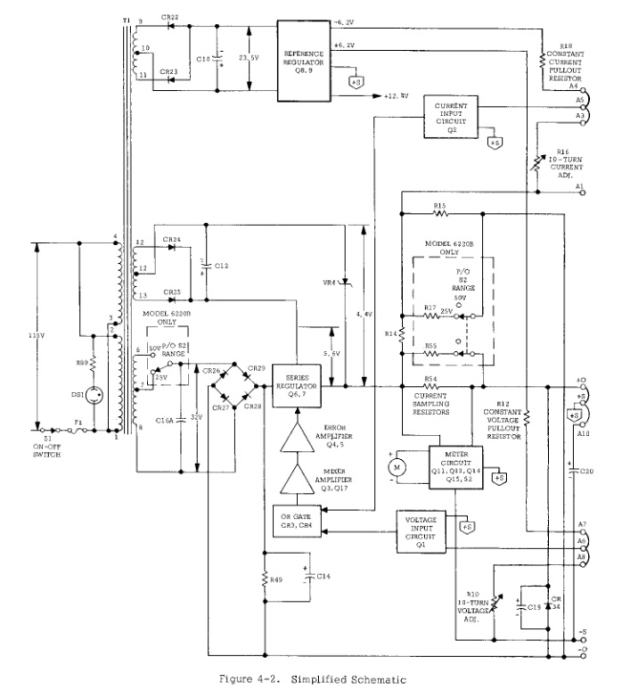

ODJELJAK I
OPĆE INFORMACIJE :
1-1 OPIS
1-2 Ovo napajanje, slika 1-1, potpuno je tranzistorizirano i prikladno za rad na stolu ili u relejnom racku. To je kompaktno, dobro regulirano napajanje konstantnog napona/konstantne struje koje će osigurati puni nazivni izlazni napon pri maksimalnoj nazivnoj izlaznoj struji ili se može kontinuirano podešavati u cijelom rasponu izlaza. Regulator CUR-RENT na prednjoj ploči može se koristiti za postavljanje ograničenja izlazne struje (preopterećenje ili kratki spoj) kada se napajanje koristi kao izvor konstantnog napona, a regulatori VOLTAGE mogu se koristiti za postavljanje ograničenja napona (plafona) kada se napajanje koristi kao izvor konstantne struje. Napajanje će automatski prijeći s rada s konstantnim naponom na rad s konstantnom strujom i obrnuto ako izlazna struja ili napon premaše ova unaprijed postavljena ograničenja.

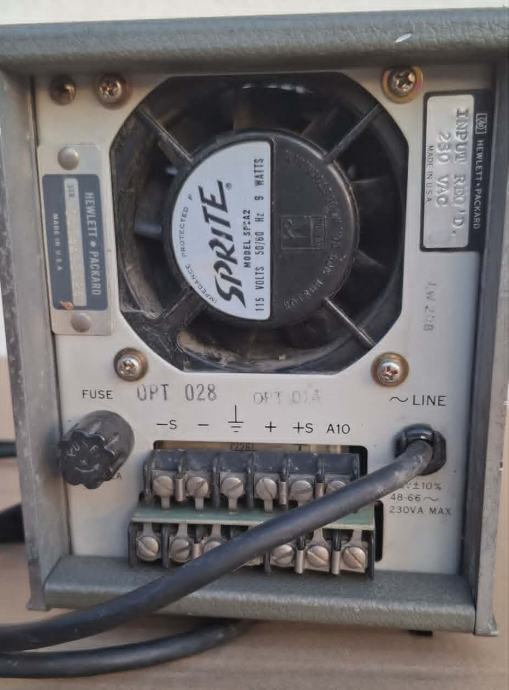

1-3 Napajanje ima i prednje i stražnje terminale. Pozitivni ili negativni izlazni terminal može biti uzemljen ili napajanje može raditi bez napona do maksimalno 300 volti izvan zemlje.

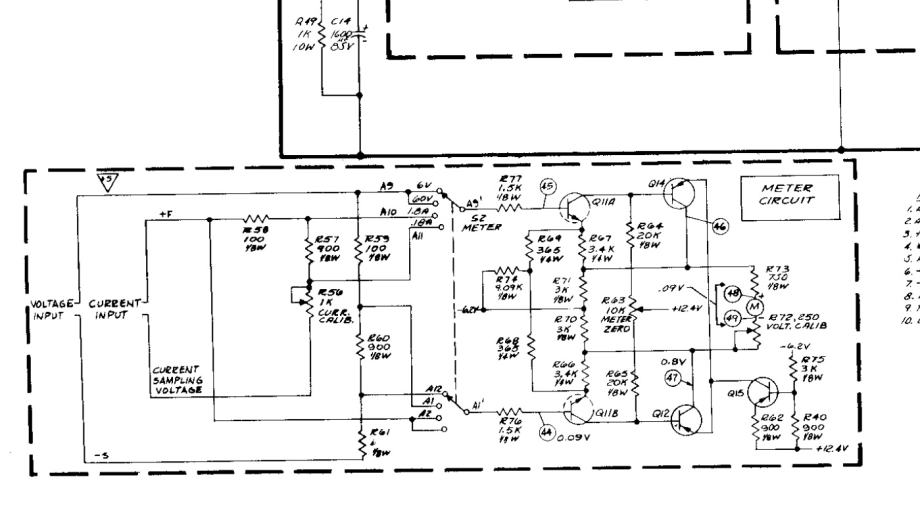

1-4 Jedan mjerač koristi se za mjerenje izlaznog napona ili izlazne struje u jednom od dva raspona. Rasponi napona ili struje odabiru se prekidačem METER na prednjoj ploči.
1-5 Programski terminali smješteni na stražnjoj strani uređaja omogućuju jednostavno prilagođavanje mnogim operativnim mogućnostima napajanja. Kratak opis tih mogućnosti dan je u nastavku:
a. Daljinsko programiranje. Izlazni napon ili struja napajanja mogu se programirati s udaljene lokacije pomoću vanjskog izvora napona ili otpora.
b. Daljinsko očitavanje. Degradacija regulacije koja se javlja na opterećenju zbog pada napona u vodovima opterećenja može se smanjiti korištenjem napajanja u načinu rada s daljinskim očitavanjem.
C serijski i automatski serijski rad. Napajanja se mogu koristiti u seriji kada je potreban veći izlazni napon u načinu rada s konstantnim naponom ili kada je potrebna veća usklađenost napona u načinu rada s konstantnom strujom. Automatski serijski rad omogućuje kontrolu ukupnog izlaznog napona iz "glavnog" napajanja pomoću jednog gumba.
d. Paralelni i automatski paralelni rad. Napajanje se može raditi paralelno sa sličnom jedinicom kada je potreban veći izlazni strujni kapacitet. Automatski paralelni rad omogućuje kontrolu ukupne izlazne struje iz "glavnog" napajanja pomoću jednog gumba.
e. Automatsko praćenje. Napajanje se može koristiti kao "glavno" napajanje, s kontrolom nad jednim (ili više) "podređenih" napajanja koja daju različite napone za sustav.
1-6 SPECIFIKACIJE
1-7 Detaljne specifikacije za napajanje dane su u Tablici 1-1.
1-8 OPCIJE
1-9 Opcije su tvorničke modifikacije standardnog instrumenta koje je zatražio kupac. Sljedeće opcije dostupne su za instrument obuhvaćen ovim priručnikom. Gdje je potrebno, detaljan opis opcija uključen je u priručnik.
Br. opcije Opis

Trodoznamenkasta graduirana dekadijska kontrola napona: Uključuje graduiranu kontrolu s deset okretaja koja zamjenjuje standardnu ​​kontrolu napona s deset okretaja.

Trodoznamenkasta graduirana dekadijska kontrola struje: Uključuje graduiranu kontrolu s deset okretaja koja zamjenjuje standardnu ​​kontrolu struje.
Preožičenje za 230 V, jednofazni ulaz: Napajanje, kako se obično isporučuje, ožičeno je za 115 V izmjenične struje i mora se interno ponovno spojiti za rad od 230 V izmjenične struje.
1-10 PRIBOR
1-11 Pribor naveden u sljedećoj tablici može se naručiti s napajanjem ili zasebno od vašeg lokalnog prodajnog ureda Hewlett-Packard. (Adrese potražite na popisu na poleđini priručnika.) Dodatne informacije i ilustracije o priboru dane su u Odjeljku II.
