HP 5382A Brojač frekvencije 10 Hz do 225 MHz Hewlett-Packard

1-3. OPIS INSTRUMENTA

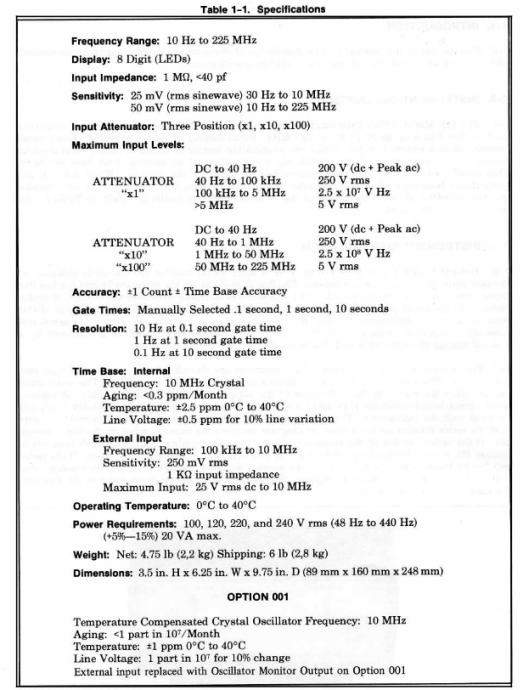

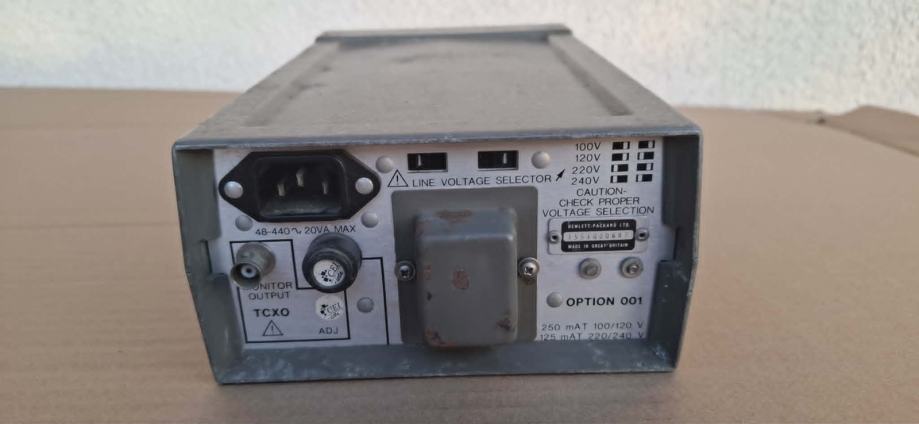

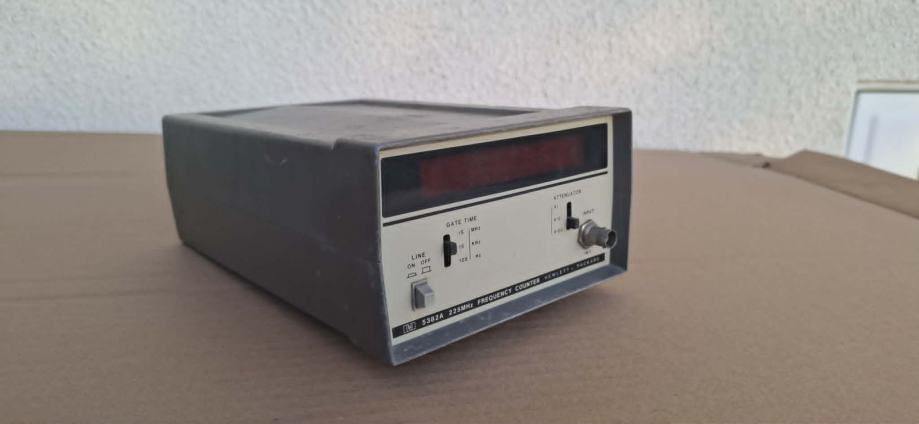

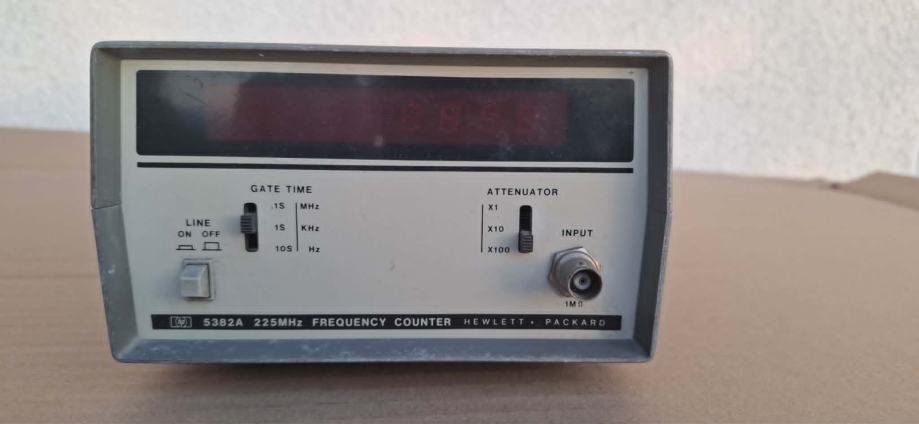

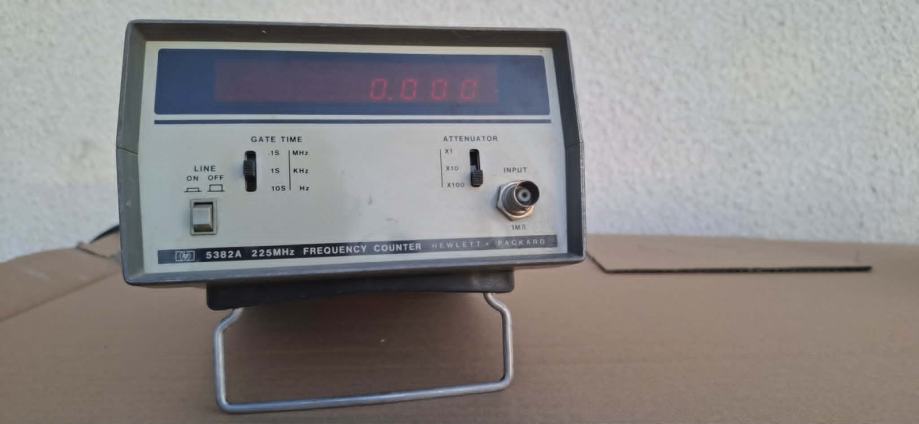

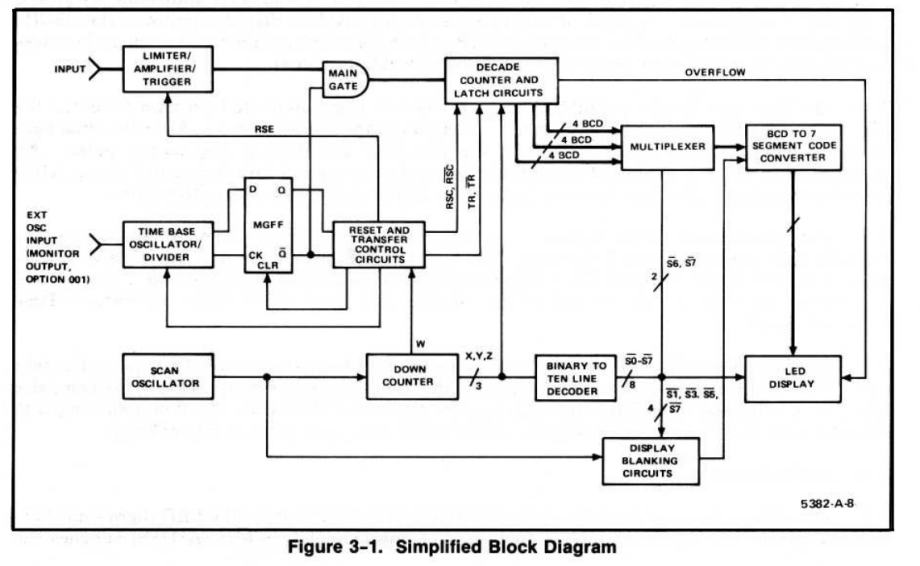

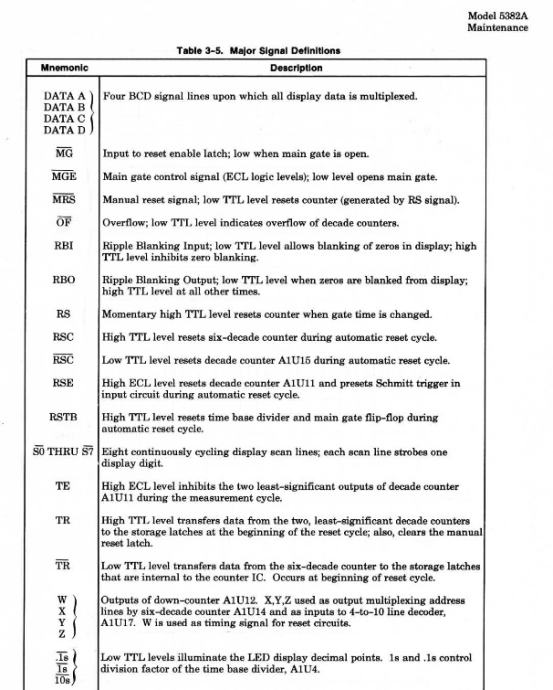

1-4. HP Model 5382A frekvencijski brojač (vidi sliku 1-1) je frekvencijski brojač s izravnim brojanjem i rasponom od 10 Hz do 225 MHz. Na zaslonu je osam znamenki. Kontrole na prednjoj ploči omogućuju odabir vremena otvaranja i faktora slabljenja ulaznog signala. Priključak na stražnjoj ploči i pripadajući prekidač za odabir omogućuju spajanje vanjskog oscilatora vremenske baze. Ova značajka također omogućuje mjerenje omjera pomoću brojača. Kada je uključen opcionalni temperaturno kompenzirani kristalni oscilator (opcija 001), prekidač nije uključen, a priključak omogućuje vanjsku upotrebu oscilatora vremenske baze od 10 MHz. Za sve specifikacije brojača pogledajte Tablicu 1-1.

1-5. IDENTIFIKACIJA INSTRUMENTA
1-6. Hewlett-Packard koristi serijski broj od 2 dijela i 10 znakova (0000A00000) postavljen na stražnjoj ploči za identifikaciju instrumenta. Prve četiri znamenke su serijski prefiks, a posljednjih pet znamenki odnosi se na određeni instrument. Abecedni znak označava zemlju proizvodnje. Ako se serijski prefiks na vašem instrumentu razlikuje od onog navedenog na naslovnoj stranici ovog priručnika, postoje razlike između priručnika i vašeg instrumenta. Svi niži serijski prefiksi zasebno su dokumentirani u ovom priručniku, a viši serijski prefiksi obuhvaćeni su listom za promjenu priručnika koji je priložen uz priručnik.

1-7. Tiskane ploče unutar instrumenta identificirane su dvodijelnim, 10-znamenkastim brojem dijela (npr. 05382-60001) i 4-znamenkastim serijskim brojem (npr. "SERIJA 1404"). Serijski broj identificira električne karakteristike cijelog sklopa tiskane ploče. Zamjenski sklop tiskane ploče može imati drugačiji serijski broj od sklopa koji je izvorno isporučen s instrumentom. Stoga, prilikom rješavanja problema sa sklopom tiskane ploče, provjerite odgovara li serijski broj na shematskom dijagramu serijskom broju na sklopu ploče. Ako je serijski broj na sklopu niži od broja na shematskom dijagramu u Odjeljku III, pogledajte informacije o retroaktivnom datiranju u ovom priručniku za informacije o promjeni. Ako je serijski broj na sklopu viši od broja na shematskom dijagramu, informacije o promjeni nalaze se u listu za promjene priručnika koji je dostupan u najbližem prodajnom i servisnom uredu Hewlett-Packarda.
