EKG uređaj BTL-08 SD6

VANJSKI IZGLED
Ekran grafički ekran
Veličina ekrana 70 × 36 mm
Rezolucija ekrana 128 × 64 px
Tipkovnica kombinirana alfanumerička i funkcionalna
Kontrola kontakta elektroda pokazatelj kontakta svake elektrode

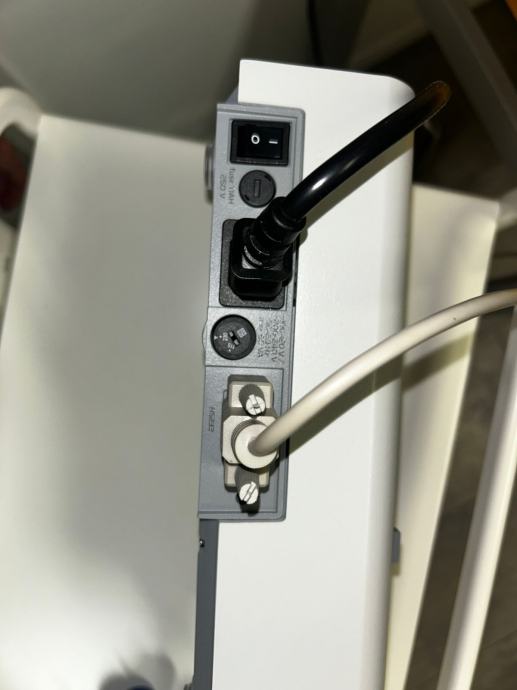

Sučelje RS232, USB priključak
Veličina 276 × 168 × 74 mm
Prosječna težina 2 kg
PISAČ
Širina papira 58 mm
Vrsta papira rola
Vrsta ispisa termalni
Brzina ispisa 5, 10, 25, 50 mm/s
OBRADA SIGNALA
Broj kanala 6 3 1
Broj odvoda 12
Prikaz odvoda 1
Ispis odvoda 1, 3, 6 1, 3 1
Prijenos podataka u automatskom načinu rada stvarno vrijeme, sinkrono
Detekcija pacemakera da
Osjetljivost 2.5, 5, 10, 20 mm/mV
Pohranjeni zapisi (zapisi dugi 10 s) 6
Dugi zapis EKG-a 1 odvod/2 odvoda 9 min/ne
DIGITALNI FILTERI
Prilagodljivi mrežni filter 50–60 Hz
Filteri za tremor mišića 35, 25 Hz
Filteri početnih vrijednosti 0.05 Hz (3.2 s), 0.11 Hz (1.5 s), 0.25 Hz (0.6 s), 0.50 Hz (0.3 s),
1.50 Hz (0.1 s)
Automatski ne

Proširivanje kanala ne 3–6 1–3–6
Dijagnostika (obuhvaća: usrednjavanje, analizu, tekstualno tumačenje) opcionalno opcionalno ne
Povezivanje s računalom pomoću računalnog programa BTL CardioPoint-ECG opcionalno opcionalno ne
Ergometrija s računalnim programom BTL CardioPoint-Ergo opcionalno opcionalno ne
TEHNIČKE SPECIFIKACIJE
Napajanje 115/230 V, 50–60 Hz
Frekvencijski odziv 0.05–150 Hz
Digitalna rezolucija 3.9 μV
A/D konverzija 13 bits
Frekvencija uzorkovanja EKG-a 2 000 Hz
Detekcija pacemakera 100 μs / odvojeni kanal s funkcijom detekcije od 40000 Hz
Dinamički raspon 15.9 mV
Polarizacijski napon ± 400 mV
Maksimalni stalni napon ± 5 V
Ulazna impedancija > 20 MOhm
Potiskivanje istofaznog signala > 100 dB
Kapacitet akumulatora automatski: do 30 ispisa,
manualno: do 35 minuta ispisa,
praćenje signala: do 75 minuta
Vrijeme punjenja najviše 3 sata (kod potpune ispražnjenosti)
