Accuphase A-406V

Trostruka paralelna push-pull konfiguracija isporučuje 170 W/kanal kvalitetne snage na 8 oma
Princip strujne povratne veze osigurava odličan zvuk i izuzetno stabilan rad.
Logički kontrolirani releji omogućuju vrlo kratke signalne putove
Namjenski toroidni transformatori i pojačalo snage i napajanje
Uravnoteženi ulazi
Isporučeni daljinski upravljač
Dva seta velikih zvučničkih terminala
odvojenog tipa, Accuphase ponosno predstavlja E-406V, integrirano pojačalo predodređeno da postane nova referenca. Koristeći samo najfinije dijelove, E-406V pruža kvalitetu zvuka na zaista visokoj razini. Namjenski transformatori za dijelove pretpojačala i pojačala snage te pažljivo dizajniran raspored krugova osiguravaju potpuno odvajanje ova dva bloka. Prekidač čak omogućuje korištenje pretpojačala i pojačala snage kao neovisnih komponenti.
Accuphaseova visoko hvaljena topologija strujne povratne sprege praktički eliminira fazne pomake u gornjem frekvencijskom rasponu i osigurava ujednačen frekvencijski odziv koji se ne mijenja s pojačanjem. Kompenzacija faze može se održati na minimumu, a velike količine negativne povratne sprege s pripadajućim nedostacima više nisu potrebne, što rezultira izvrsnim prijelaznim odzivom, s vrhunskom zvučnom transparentnošću i detaljima.
Izlazni stupanj pojačala snage koristi trostruku paralelnu push-pull konfiguraciju, koristeći tranzistore snage dizajnirane za audio primjene s visokom strujom. To poboljšava pogonske mogućnosti, posebno s kritičnim opterećenjima niske impedancije. Sekcija predpojačala dizajnirana je oko linijskog pojačala s povratnom vezom i pokreće je namjenski toroidni transformator snage koji eliminira svaku mogućnost smetnji iz pojačala snage.
Ukupno osam ulaznih pozicija, uključujući dva balansirana ulaza, pružaju dobrodošlu fleksibilnost, uključujući dva opcionalna utora na stražnjoj strani pojačala za opcionalne ulazne ploče. Osim ulazne ploče linijske razine, Accuphase nudi analognu ulaznu ploču za disk za MM ili MC uloške, što omogućuje reprodukciju analognih ploča s izvanrednom zvučnom kvalitetom.
Ljubitelji kazetofona će pozdraviti mogućnosti za dva kasetofona, s jednostavnim presnimavanjem u oba smjera. Zbrajanje aktivnih kontrola tona tipa filtera i kompenzacija glasnoće daljnje su prednosti. Visokoučinkoviti logički releji koriste se za prebacivanje signala, a isporučeni daljinski upravljač omogućuje korisniku upravljanje uređajem s bilo koje točke u prostoriji. E-406V je integrirano pojačalo s punim nizom značajki i jednostavno izvrsnim zvukom.

Robusni dio pojačala snage isporučuje 170 W po kanalu na 8 oma ili 220 W po kanalu na 4 oma.
Tranzistori snage u izlaznom stupnju su uređaji visoke struje dizajnirani posebno za audio primjene. Posjeduju optimalni frekvencijski odziv, kao i izvrsne linearnosti omjera prijenosa struje i karakteristike preklopnih performansi. Korištenjem ovih tranzistora u trostrukoj paralelnoj push-pull konfiguraciji, pojačalo s lakoćom podnosi fluktuacije opterećenja. Rad ostaje stabilan u svakom trenutku, čak i pri pogonu reaktivnih opterećenja niske impedancije. Nazivna izlazna snaga od 170 W po kanalu na 8 oma ili 220 W po kanalu na 4 oma pruža više nego dovoljnu marginu performansi.


Topologija strujnog kruga povratne veze u dijelovima pojačala snage i linijskog pojačala sprječava fazne pomake.
Kada se pojačanje pojačavajućeg kruga poveća, frekvencijski odziv, tj. propusnost koju pojačalo može obraditi, postaje uža. Kako bi se suprotstavio tom učinku, uobičajeno korištena tehnika nazvana negativna povratna veza (NFB) usmjerava dio izlaznog signala natrag na ulaz. Konvencionalna pojačala koriste naponski NFB, pri čemu se izlazni napon koristi za petlju povratne veze. Međutim, u E-406V se za povratnu vezu koristi struja signala, a ne napon. U točki očitavanja petlje povratne veze, impedancija se održava niskom i provodi se detekcija struje. Pojačalo za pretvorbu impedancije zatim pretvara struju u napon koji se koristi kao signal povratne veze. Budući da je impedancija u točki strujne povratne veze vrlo niska, gotovo da nema faznog pomaka. Kompenzacija faze može se svesti na minimum, što rezultira izvrsnim prijelaznim odzivom i vrhunskom zvučnom transparentnošću.
Diskretno linijsko pojačalo za vrhunsku zvučnu čistoću.
Koristi se diferencijalni čisti komplementarni push-pull sklop s izlaznim stupnjem emiterskog sljedbenika. Topologija strujne povratne sprege dodatno poboljšava rad sklopa i smanjuje potrebu za faznom kompenzacijom, što rezultira laganim, potpuno prirodnim i transparentnim zvukom.
Visoko pouzdani logički kontrolirani releji
Prebacivanje izvora programa vrši se logički kontroliranim relejima koji su raspoređeni tako da omogućuju najkraće moguće putove signala. Hermetički zatvoreni releji su visokokvalitetni tipovi razvijeni posebno za zahtjevne komunikacijske primjene. Kontakti su dvostruko prečni, pozlaćeni za minimalni kontaktni otpor i izvanrednu dugotrajnu pouzdanost.
Kontrole tona koriste aktivne filtere za zbrajanje za čisti zvuk.
Sklop za kontrolu tona u E-406V posebno je dizajniran sa zbrajajućim aktivnim filterima kakvi se nalaze u visokokvalitetnim grafičkim ekvilajzerima. Slika 5 ilustrira princip rada ovog sklopa. Ravni signal se propušta izravno i samo kada je potrebno podešavanje, karakteristike se stvaraju na F1 i F2 i dodaju signalu, čime se proizvodi željena promjena. Ovaj dizajn omogućuje učinkovitu kontrolu bez smanjenja čistoće signala.


Odvojeni energetski transformatori za dijelove pojačala snage i pretpojačala.
Za dijelove pojačala snage i pretpojačala koriste se namjenski visokoučinkoviti toroidni transformatori kako bi se uklonila mogućnost međusobne interferencije. Toroidni transformatori koji koriste debele bakrene žice na jezgri u obliku prstena imaju razne prednosti, kao što su vrlo niska impedancija, mala veličina i visoka učinkovitost pretvorbe. Ove karakteristike čine ovaj tip transformatora idealnim za audio primjene. E-406V koristi transformatore s gotovo kružnim kalibrom jezgre. To omogućuje gotovo kružne namote zavojnice s visokom gustoćom pakiranja, što rezultira niskim protokom propuštanja i minimalnim vibracijama. Osim toga, manji promjer feritne jezgre i bakreni namoti s visokom specifičnom težinom znače niske gubitke ferita i nisku udarnu struju.

Dva seta teških zvučničkih terminala
Predimenzionirani zvučnički terminali izrađeni su od ekstrudiranog mesinga visoke čistoće koji prihvaća i debele zvučničke kabele. Omogućena su dva seta izlaza s odabirom zvučnika, a moguće je i bi-wiring (dovođenje istog signala putem dvostrukih vodova do zvučnika s odvojenim visokofrekventnim i niskofrekventnim ulazima).

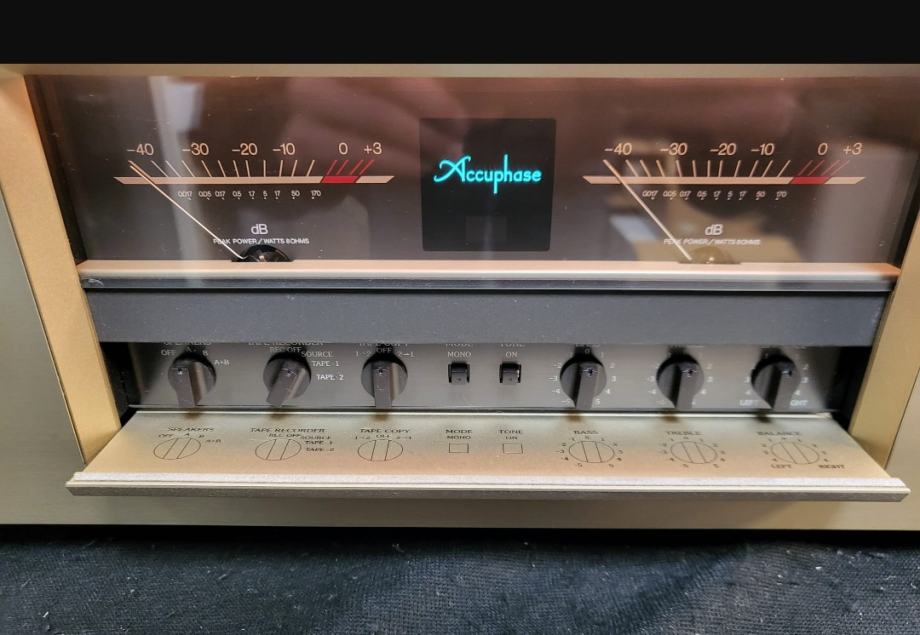

Veliki mjerači vršne snage s direktnim očitavanjem
Veliki analogni mjerači snage imaju funkciju zadržavanja vršne vrijednosti koja vam omogućuje jednostavno praćenje izlazne razine brzo fluktuirajućeg glazbenog signala. Zahvaljujući logaritamskoj kompresiji, mjerači pokrivaju širok dinamički raspon.

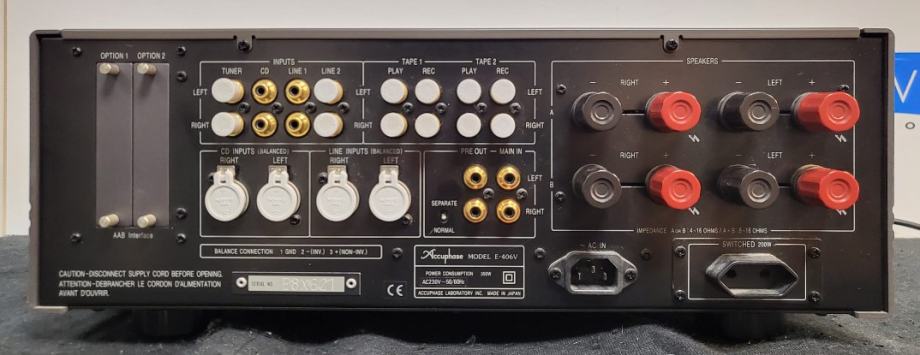

Svestrana konfiguracija ulaza, uključujući balansirane konektore.
Selektor ulaza E-406V kontrolira ukupno osam položaja, uključujući dva položaja za opcionalne ulazne ploče ugrađene u utore na stražnjoj ploči. Dva standardna ulaza dizajnirana su za balansirane priključke koji su nepropusni za vanjsku buku, osiguravajući prijenos signala s optimalnom zvučnom čistoćom.

ODVOJENA sklopka omogućuje neovisno korištenje predpojačala i pojačala snage.
Odvojeni izlazi predpojačala i ulazi pojačala snage kojima upravlja selektorska sklopka omogućuju korištenje predpojačala i pojačala snage kao zasebnih komponenti.
Dodatne ploče
Stražnja ploča E-406V ima dva utora u koje se dodatne ulazne ploče mogu ugraditi u nekoliko minuta. Dostupne su dvije vrste ploča kao što je prikazano u nastavku. * Obje ploče koriste AAB (Accuphase Analog Bus) sučelje. * Bilo koja ploča može se ugraditi u bilo koji prazan utor.
