Regulator pumpe i ventilatora KOTLA na kruto gorivo (AKG uređaj)

Upute za uređaj nalaze se na linku (potrebno Copy + Paste u pretraživač):
https://drive.google.com/file/d/185ebaDQF9mRCdoKKmyb7pXIimpyaApEn/view?usp=sharing

Uređaj može upravljati pumpom kotlovskog kruga i odsisnim ventilatorom kako bi se čim prije postigla i optimalno održavala radna temperatura kotla. Postepenim povećavanjem brzine pumpe održava se raslojenost temperature u spremniku topline. Dok kotao ne postigne radnu temperaturu pumpa radi nižom brzinom čime se ograničava dotok hladne vode u kotao, tj. sprječava se pothlađivanje kotla na početku rada.

Upravljati se može zajedno pumpom i ventilatorom ili samo pumpom i samo ventilatorom.

Upravljanje pumpom je putem regulacije brzine čime se mijenja protok vode kroz kotao. Prilikom zagrijavanja kotla porastom temperature se postepeno povećava protok do radne točke. Time se postiže brzo i efikasno zagrijavanje kotla uz slojevito punjenje akumulacijskog spremnika (jasna horizontalna granica tople i hladne vode) i zaštitu kotla od prehadnog povratnog voda.
Pumpa radi samo dok varta gori, čim se ugasi pumpa staje i akumulacijski spremnik ne gubi toplinu preko ugašenog kotla. Za ovu funkciju služi termometar dimnih plinova.

Upravljanje odsisnim ventilatorom. Uređaj smanjuje brzinu ventilatora nakon što se kotao ugrijao na radnu temperaturu i time sprječava prebrzo izgaranje goriva odnosno gubitke topline kroz dimnjak.
Razmjerno temperaturi dimnih plinova (d.p.) ventilator usporava te nakon početnog razgaranja vatre temperatura d.p. se održava na približno konstantnoj vrijednosti. Intenzitet gorenja se smanjuje, te se toplina postepeno prenosi na vodu, osnosno akumulacijski spremnik.

Detaljni rad uređaja opisan je uz dijagrame u zasebnim poglavljima.



Tehničke karakteristike:

Termometri: 2x digitalni termometri DS18B20 (kotao i akumulacijski spremnik)
1x K-tip termopar (termometar dimnih plinova)
Mjerno područje termometara: DS18B20: -55 do +125°C,
Termopar: 0 do 800°C
Relejni izlaz*: 2x elektronički relej (TRIJAK) 230 VAC, 2A - za regulaciju brzine pumpe i ventilatora)

*Napomena: prije spajanja pumpe i/ili ventilatora treba provjeriti i biti siguran da se isti mogu upravljati modulacijom faze (trijakom). Uglavnom, standardne jednofazne pumpe s asinkronim motorom do cca. 200 W snage se mogu upravljati na ovaj način. Pumpa treba biti bez dodatne elektroničke regulacije. Isto vrijedi i za ventilator.

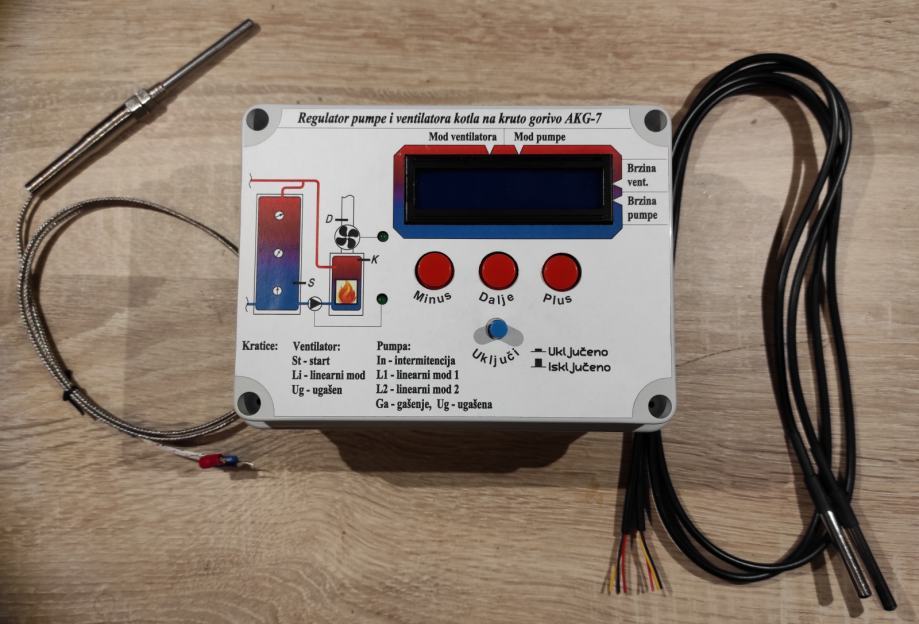

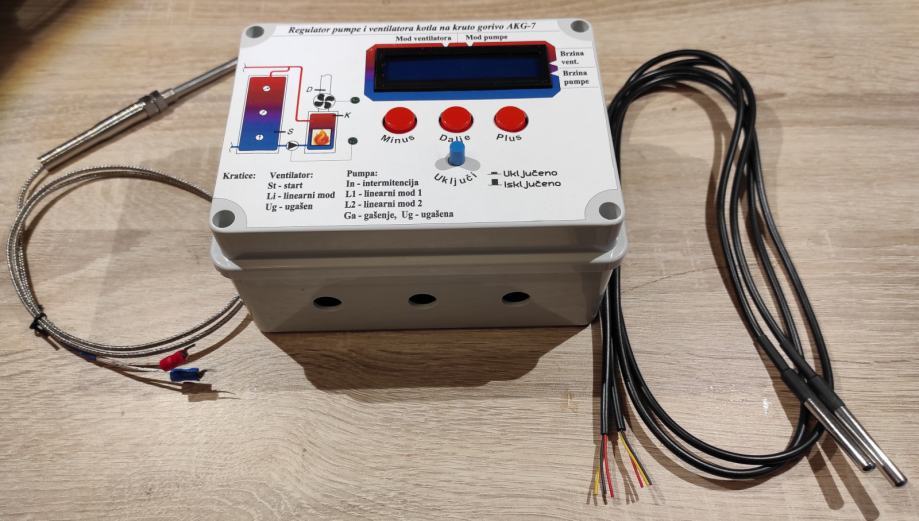

Uređaj dolazi s tri termometra i vlastitim napajanjem - spreman je za ugradnju.
