MTC1 FOSTEX MIDI vremenski kod - SMPTE pretvarač vremenskog koda

KADA JE FOSTEX IZDAL R8 1988. godine, nastavio je svoju tradiciju pružanja kvalitetnih osmokanalnih snimača po pristupačnoj cijeni.

Jedna od glavnih prednosti koju R8 ima u odnosu na svog prethodnika, Model 80, je uklonjiva prednja ploča. Ona služi kao daljinski upravljač za uređaj bez potrebe za kupnjom dodatne kutije. Međutim, Fostex je očito imao druge ideje u vezi daljinskog upravljanja koje je malo tko od nas sumnjao. Kada sam recenzirao R8 (MT ožujak 1989.), usput sam komentirao da je serijski port za "buduću upotrebu MIDI kontrolera vremenskog koda Model MTC1". Čitajte dalje, budućnost je ovdje.

PREGLED

MTC1 IMA tri glavne funkcije; generator čitanja/pisanja SMPTE vremenskog koda; MIDI vremenski kod (MTC) za sinkronizaciju sa/od sekvencera koji će slati/primati MTC; i funkciju koja omogućuje da se sve operacije R8 kontroliraju MIDI porukama događaja.

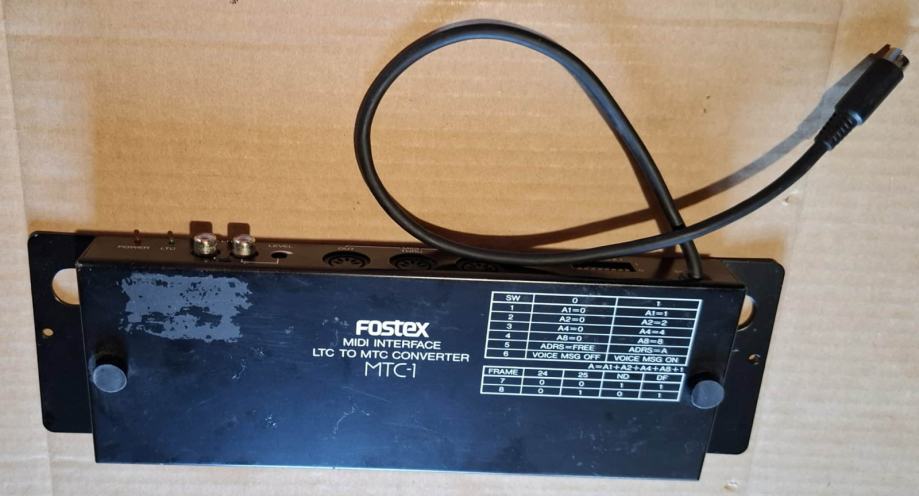

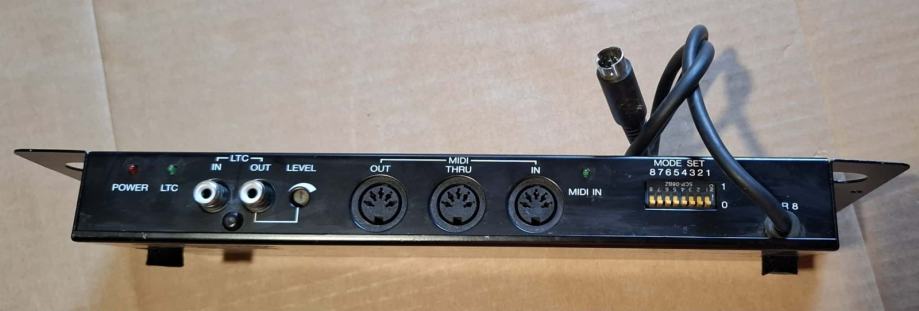

Fizički, MTC1 je mala crna kutija koja se pričvršćuje na stražnju stranu R8 snimača pomoću nekoliko vijaka. Spajanje se ostvaruje kratkim kabelom koji se uključuje u serijski port, a napajanje se izvodi iz snimača, s crvenom LED diodom koja pokazuje da je sve u redu. LTC (Longitudinal Time Code - općenito SMPTE za vas i mene) izlaz spaja se na jedan od ulaza trake (obično traka osam) kako bi se omogućilo snimanje SMPTE-a na vrpcu. Izlaz s ove trake zatim se uključuje u LTC ulaz, sa zelenom LED diodom koja pokazuje kada se prima signal. Osim toga, tu su i uobičajeni MIDI In/Out/Thru priključci, s još jednom zelenom LED diodom pored MIDI ulaza koja pokazuje je li MTC1 prepoznao primljenu poruku.

Na kraju, postoji osam prekidača, nazvanih Mode Set, raspoređenih u malom bloku. Oni postavljaju sljedeće: MIDI kanal za prijem (prekidači 1-4), pridržavanje postavljenog MIDI kanala ili prihvaćanje podataka na bilo kojem kanalu (prekidač 5), potvrda naredbi daljinskog upravljanja iz MIDI poruka događaja (prekidač 6) i SMPTE broj sličica u sekundi (prekidači 7 i 8).

Iako je MIDI vremenski kod obrađen u izdanju MT-a iz ožujka 1990., kratki pregled bi ovdje mogao biti koristan. Ukratko, SMPTE kod s vrpce prevodi se u sate, minute, sekunde i kadrove. To vam omogućuje rad u smislu vremena i na vrpci i u sekvenceru umjesto da morate pretvarati u taktove i otkucaje kao kod SMPTE-a.
