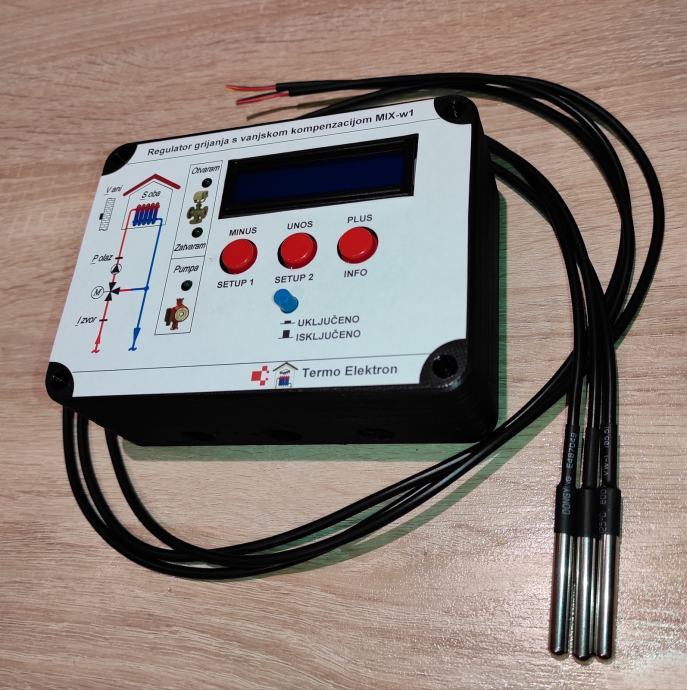

Regulator sustava grijanja s kompenzacijom po vanjskoj temperaturi

Upute skinite na linku ispod (potrebno copy+paste u internet pretraživač):
https://drive.google.com/file/d/1-ON8BCJmyYYGDz8wC_SZKmkN8HPUKnd8/view?usp=sharing

Uređaj upravlja miješajućim ventilom i pumpom grijanja tako da sustavu isporuči optimalnu količinu topline - ni previše, ni premalo!
Uređaj mjeri vanjsku temperaturu i sukladno promjenama vremena mijenja isporučenu količinu topline tako da unutrašnja temperatura u referentnoj prostoriji bude
konstantna, odnosno onakva kakva je zadana vremenskim rasporedom grijanja.

Na ovaj način postiže se maksimalni unutrašnji komfor, uz optimalnu i štednu potrošnju energije, čemu svi uz ove najave poskupljenja energenata težimo.

Suprotno tome, sustav grijanja bez kompenzacije po vanjskoj temperaturi će reagirati samo na trenutnu unutarnju temperaturu i stoga će biti sklon zakašnjelim reakcijama kada se promjene dogode vani. To negativno utječe i na udobnost korisnika i na energetsku učinkovitost.

Princip rada:
Uređaj dobiva svoj signal od senzora vanjske temperature postavljenog na sjenovitoj strani zgrade. Senzor registrira stvarnu temperaturu, a elektronički regulator prilagođava, ako je potrebno, dovod topline (temperaturu protoka) kako bi odražavao nove uvjete.
Regulator će također prilagoditi dovod topline do radijatora i osigurati da sobne temperature budu konstantne.
Pritom korisnik neće niti primijetiti da se vani promijenilo vrijeme i uvijek će doživjeti istu temperaturu i udobnost.

Osim što se potreba za toplinom određuje iz vanjske temperature i krivulje grijanja, uređaj mjeri i unutrašnju temperaturu, te po potrebi korigira isporučenu toplinu obzirom na odstupanje izmjerene unutrašnje temperature od željene vrijednosti.

Željena unutrašnja temperatura zadaje se tjednim rasporedom grijanja.

Načini rada uređaja su:
1) Sobna temperatura postavlja se prema rasporedu grijanja ili opcionalno sobnom termostatu (Vani + Soba),
2) Sobni termostat šalje informacije kada je aktivna viša, a kad niža temperatura (Vani + Termostat),
3) Temperatura polaznog voda je konstantna i određuje se tjednim rasporedom ili opcionalno sobnim termostatom (Fiksna temperatura).

Na videu pogledajte kako uređaj radi.
