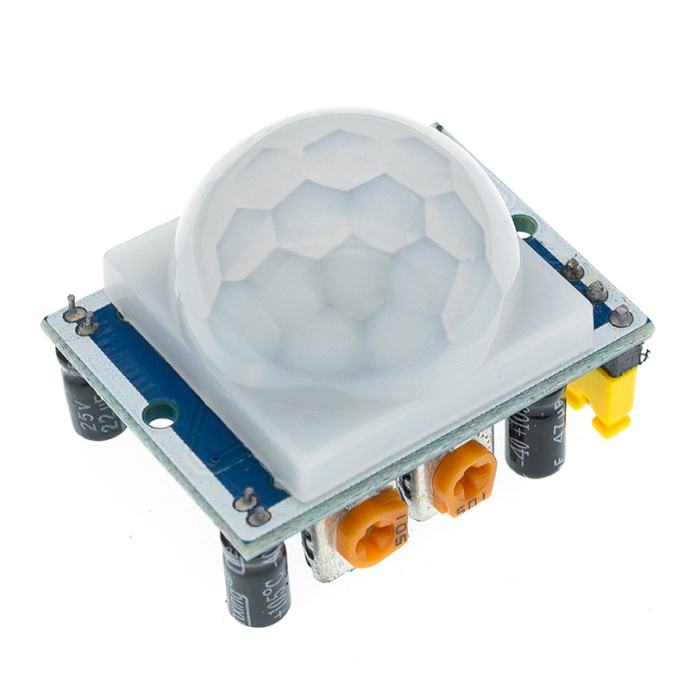

IR SENZOR HC-SR501

1. Radni napon: DC5V do 20V
2. statička potrošnja energije: 65
3. izlazna razina: visoka 3,3 V, niska 0 V
4. vrijeme odgode: podesivo (0,3 sec ~18 sec)
5. vrijeme embarga: 0,2 sekunde
6. način okidanja: l nije ponovljivo, h se može ponavljati, zadana vrijednost za h
7. indukcijski raspon: kut konusa manji od 120 stupnjeva, do 7 metara
8. radna temperatura:- -15~+70
9. PCB dimenzije: 32*24 mm, rupa za vijak 28 mm, promjer vijka 2 mm, indukcija dimenzija leće: (promjer): 23 mm (zadano)


Značajke:
1. automatski: kada netko uđe u raspon senzora ima visoku ulaznu razinu, ljudi koji napuštaju indukcijski raspon automatski se odgađaju zatvaranje visoke razine. Niska razina izlaza.
2. kontrola svjetla (opcionalno): modul za određivanje lokacije, možete postaviti kontrolu fotografije ili jako svjetlo tijekom dana bez indukcije. Kontrola svjetla je izborna značajka, tvornička fotootpornost nije instalirana. Ako želite, kupite instalirani fotootpor.

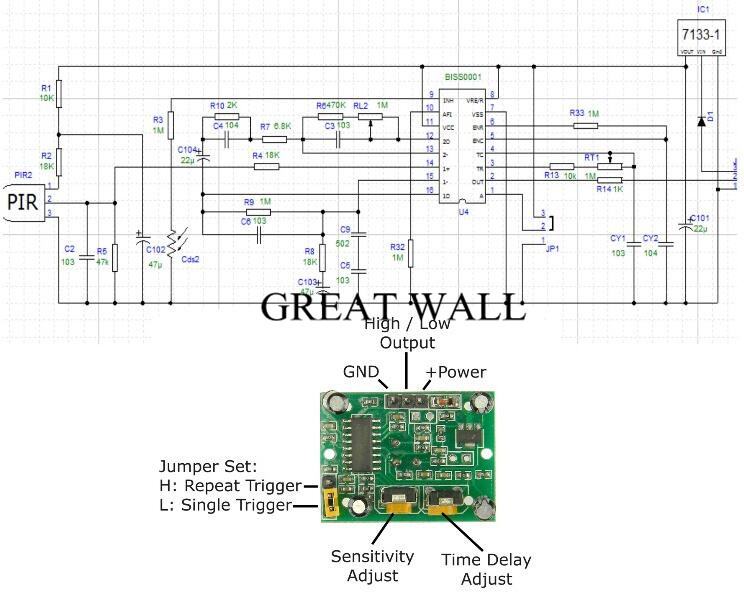

3. dva načina okidanja: l nije ponovljiv, h se može ponoviti. Opcija premosnika zadana je na h.
A. način okidanja koji se ne može ponavljati: nakon visoke razine izlaza senzora, vrijeme odgode je isteklo, izlaz će se automatski promijeniti s visoke na nisku razinu.
B. može ponoviti pokrenuti način: taj indukcijski izlaz visoke razine Hou, u odlomku vremena odgode unutar, ako ima čovjeka u svom indukcijskom rasponu unutar aktivnosti, njegov će se izlaz održavati na visokoj razini, sve dok ljudi ne napuste Hou samo kašnjenje će visoka razina postaje niska razina (indukcijski modul za detekciju svakog puta aktivnosti Hou će automatski produljiti odlomak vremena kašnjenja, i konačno jednom aktivnosti vremena za vrijeme kašnjenja početnih točaka).
4. vrijeme zamračenja indukcije (zadana postavka: 0,2 sekunde): nakon svake indukcije izlaz indukcijskog modula (visoka razina niska razina), možete odmah postaviti vrijeme zamračenja, tijekom tog vremena senzor ne prima nikakav signal senzora. Ova se značajka može postići (izlaz senzora i vremena blokade) interval između rada, može se primijeniti na proizvode za otkrivanje intervala; u isto vrijeme ova funkcija može spriječiti opterećenje raznih smetnji u procesu prebacivanja.
5. širok raspon radnog napona: zadani napon DC5V do 20V
6. Potrošnja energije: struja mirovanja 65, posebno prikladno za uređaje na baterije.
7. izlazni signal visoke razine: može se jednostavno spojiti sa sklopom.
