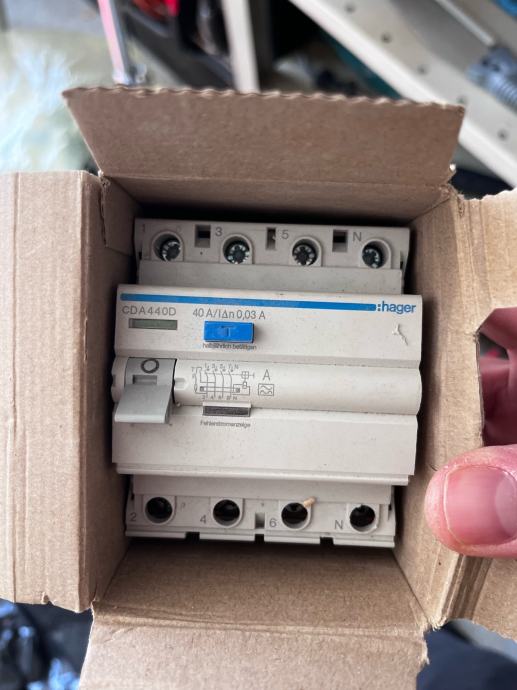

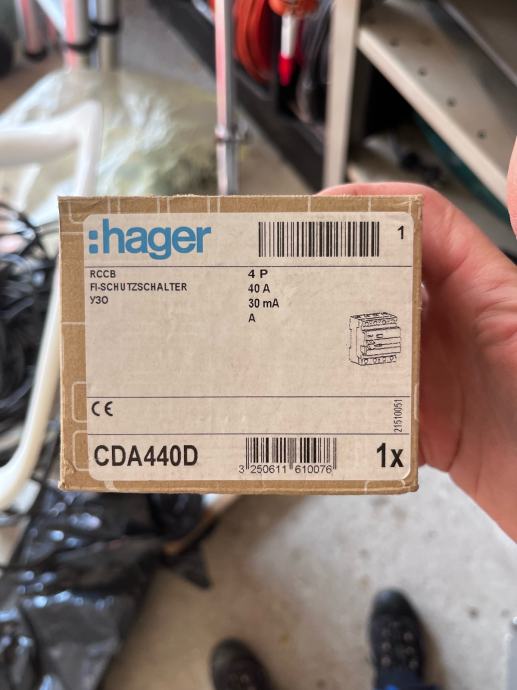

Hager FID zaštitna sklopka

CDA440D
FID zaštitna sklopka 4P 40A 30mA tip A
Tehničke karakteristike
Arhi tek tura
Tip pola 3P+N
CDA440D
Elek trična struja
Nazivna struja 40 A
Nazivna rezi du alna radna struja Idn 30 mA
Moć isklju čenja i uklju čenja Idm 1,50 kA
Nazivna uvjetna struja kratkog spoja Inc
prema EN61008-1 6 kA
Nazivna struja -25&n b s p;°C Nazivna struja pri -20°C Nazivna struja -15&n b s p;°C Nazivna struja -10&n b s p;°C Nazivna struja -5&n b s p;°C Nazivna struja pri 0°C Nazivna struja 5&nb s p;°C Nazivna struja 10&n b s p;°C Nazivna struja 15&n b s p;°C Nazivna struja pri 20°C Nazivna struja 25&n b s p;°C Nazivna struja 30&n b s p;°C Nazivna struja 35&n b s p;°C Nazivna struja pri 40°C Nazivna struja pri 45°C Nazivna struja pri 50°C Nazivna struja 55&n b s p;°C Nazivna struja pri 60&n b s p;°C Nazivna struja 65&n b s p;°C Nazivna struja 70&n b s p;°C 40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
40 A
Glavne elek trične karak te ris tike
Nazivni zatezni moment gornje kleme Nazivni zatezni moment donje kleme 2,80 - 2,80 Nm
2,80 - 2,80 Nm
Napon
Nazivni radni napon Ue 230 - 400 V
Vrsta napa janja AC
Nazivni izola cijski napon Ui 500 V
Nazivni impulsni podno sivi napon Uimp 4.000 V
Podložno tehničkim izmjenama
Maks. radni napon 440 V
Frek ven cija
Frek ven cija 50 - 50 Hz
Kapa citet
Broj modula 4
Kompa ti bil nost
Prik ladno za DIN šinu Da
Sigur nost
Vrsta rezi du alne struje A
Ingress Protec tion (IP) klasa IP20
Insta la cija, montaža
Vrsta gornjeg priključka za modu larne
uređaje Vijčana stezaljka
Vrsta donjeg priključka za modu larne
uređaje bicon nect
Nazivni zatezni moment 2,80 - 2,80 Nm
Veza
Presjek vijčanog ulaza i izlaza, za masivne
vodiče 1 - 25 mm²
Presjek ulaza i izlaza sa vijcima, za flek si ‐
bilne vodiče 1 - 16 mm²
Snaga
Ukupni gubitak snage pri IN 6,50 W
Uvjeti kori štenja
Visina 2.000 m
Izdr ž lji vost
Elek trična izdr ž lji vost u broju ciklusa Broj meha ničkih opera cija 2.000
4.000
Pove zi vost
Vrsta veze Vijčana stezaljka
Porav nanje gornjeg priključka za modu larne
uređaje Porav nata klema
Porav nanje donjih priklju čaka za modu larne
uređaje Porav nata klema
Dimen zije
Visina 83 mm
Širina 70 mm
Dubina 70 mm
