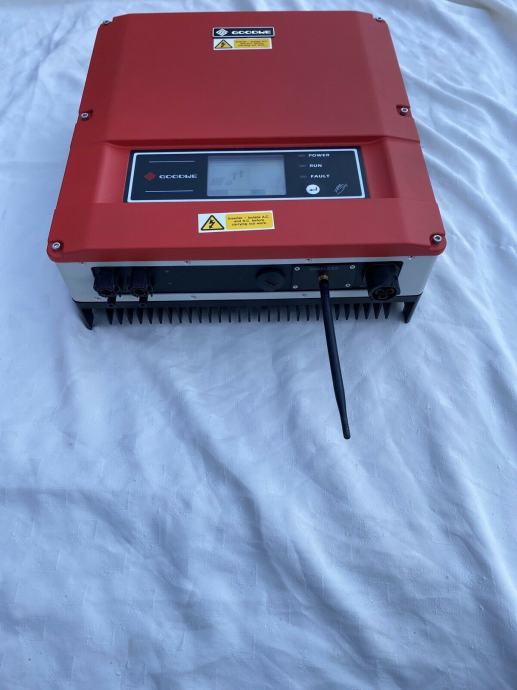

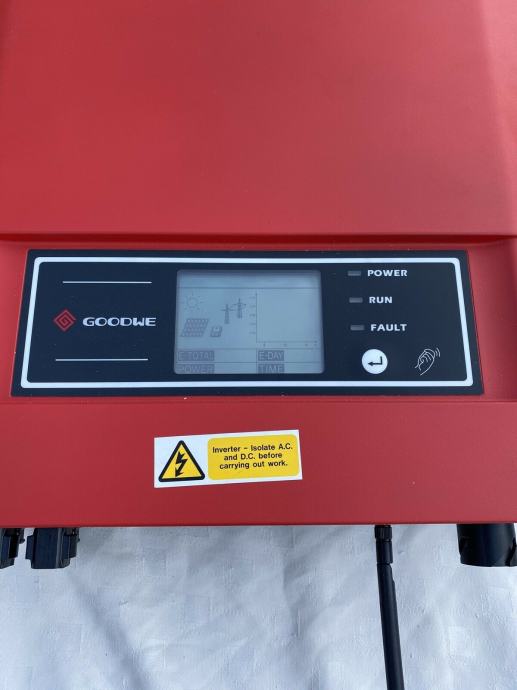

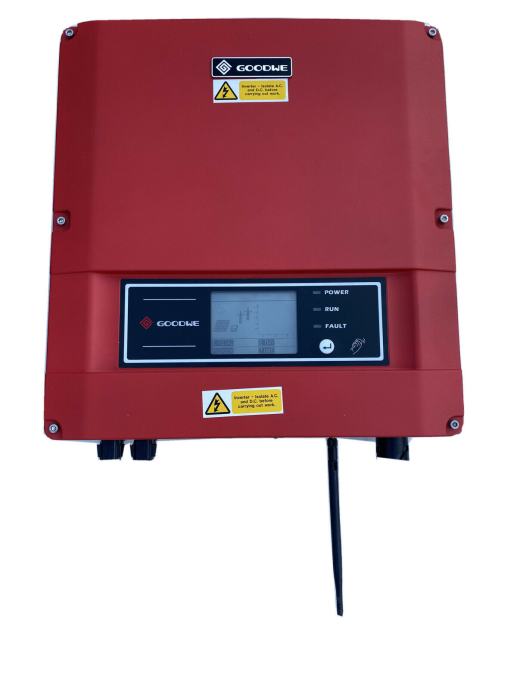

ON GRID INVERTER GOODWE GW3600S-UK 3,6 / 4,2 KW SOLAR PV WiFi

Prodajem ispravan i testiran rabljeni monofazni ON GRID GOODWE GW3600S-UK solar Inverter snage 4,2 KW, namijenjen prvenstveno za smanjenje troškova vlastite potrošnje električne energije za iznos proizvedene.

KAKO RADI ONGRID INVERTER

Uređaj se spaja preko vlastitog osigurača i zaštite na unutarnju kućnu razvodnu instalaciju iza brojila i FID sklopke na sabirnicu prije osigurača kućnih trošila faze na koju se spaja i sinkronizira se sa gradskom električnom mrežom te samo eventualne viškove neutrošene energije vraća natrag preko brojila u javnu distribuciju. On Grid sustavi NE MOGU RADITI bez gradske mreže na objektu primjene. Oni se sinkroniziraju sa gradskom mrežom po fazi i amplitudi i prvenstveno predaju proizvedenu struju unutarnjim trošilima po principu spojenih posuda preko postojeće razvodne ploče iza tarifnog brojila na objektu s čime se smanjuje povlačenje i potrošnja iz javne gradske električne mreže, a eventualne viškove proizvodnje vraća gradskoj mreži za daljnju potrošnju. U slučaju nestanka gradske mreže uređaj automatski prelazi u standby režim rada do povratka gradske mreže kada automatski kreće proizvodnja. Dakle On Grid inverter ne može služiti kao backup gradskoj mreži u slučaju njezinog nestanka.

OPIS UREĐAJA

Ovaj uređaj može primiti na dva nezavisna MPPT regulatora dva stringa (dvije serije ploča) sa do 10 solarnih ploča po stringu, napona 36V i snage 100-300W, spojenih u seriju, tako da je na ulazu u inverter optimalan istosmjerni DC napon 360V. Opseg napona serija solarnih ploča može biti od DC 80 - 450V u kom rasponu će funkcionirati njegov MPPT pretvarač. Naravno, broj ploča za start može biti i manji, minimalno 5 x 36V = 180V po stringu ali će tada ostvarena snaga biti proporcionalna broju ploča u istim vremenskim uvjetima. Maksimalna dozvoljena ukupna struja obje serije ploča je 20A. Jedan string sa 300W pločama može dati u idealnim uvjetima do 8A struje. Ukupna snaga instaliranih ploča ne smije preči 3.600 W odnosno ukupna struja s ploča 20A i ovisi od modela ploča s kojima se gradi string (serija). U jednom stringu ploče moraju biti istovrsne po naponu i snazi. Svaki string mora u plus vodu u blizini i prije invertera imati ugrađen automatski osigurač 10A. Osigurač je preporučeno staviti u oba voda (plus i minus) i uklapati ih ili isklapati sinkrono. Otpor DC vodova prema zemlji mora biti veći od 10 MOhma tako da instalacija mora biti jako dobro izvedena jer u protivnom inverter neće krenuti. Ne smije se smetnuti s uma da je istosmjerni napon sa serijski spojenih solarnih ploča opasan po život i da se sustav mora izvesti sukladno pravilima struke vodeći računa o presjecima vodova, uzemljenju pod konstrukcije ploča, gromobranskoj instalaciji, osiguračima za isklop u slučaju revizije ili havarije. Plus i minus vod sa svakog stringa solarnih ploča mora biti izoliran od uzemljenja jer će u protivnom inverter javljati grešku. Također poželjno je staviti u plus i minus vod sa solarnih ploča ali iza DC osigurača varistorsku zaštitu sa iskrištima (Shrack ili sličnu) kako bi se prenapon od indukcije nastao atmosferskim pražnjenjem odveo u zemlju i tako zaštitio inverter.

VAŽNE NAPOMENE

Metalne mase pod konstrukcije i solarnih ploča instaliranih na krovu objekta moraju biti izuzetno dobro uzemljene spajanjem na gromobransku instalaciju objekta, a ako ona ne postoji, mora se izvesti gromobranska instalacija minimalno za dio pokriven solarnim pločama uz barem 50 metara pocinčane trake zakopane na dubini 80 cm u prsten oko objekta i spojenom na pod konstrukciju ploča pocinčanom trakom ili vodičem.

Izlazni napon je AC 220/230V a maksimalna struja 16A uz frekvenciju 50 Hz. Na izlazu voda faze mora biti također ugrađen automatski osigurač 16-20A kako bi se zaštitio inverter u slučaja kvara ili revizije na instalaciji.

Proizvodnja struje odvija se tijekom sunčanih dana u periodu od izlaska do zalaska sunca. Za oblačnih dana ili tijekom noći uređaj je u standby režimu ako DC napon padne ispod graničnog praga i automatski se aktivira kada se pojavi dovoljno visok napon na solarnim pločama. Uređaj vodi statistiku o proizvedenoj električnoj energiji, greškama itd. Važno je zapaziti da se uz ove uređaje energija ne sprema u akumulatorske baterije nego se sprema u javnu gradsku električnu mrežu.

Snaga ovog invertera je ispod prosječne angažirane snage domaćinstva (u pravilu 4,5 KW) i inverter se s proizvodnjom uklapa u pokrivanje vlastitih potreba do angažirane snage. Dakle ovo se smatra osobnom mini elektranom. Ukoliko je domaćinstvo na trofaznom priključku, ukoliko postoji potreba, svaka faza se može opremiti sa jednim ili više ovakvih invertera s adekvatnim brojem ploča u stringu svakog invertera (ploče se ne mogu dijeliti između invertera). Tada proizvodnja raste na 3 x 2,3 KW ili više što se smatra već većim sustavom.

Višak vraćene energije u javnu gradsku mrežu okretati će staro ISKRA brojilo (ako nema kočnicu) u suprotnom smjeru i odbijati ga od Vaše evidentirane potrošnje te će ga elektrodistributer prodati susjednim potrošačima što je to za njih efekt plus / minus nula, dok će novo elektronsko brojilo taj vraćeni višak tarifirati kao vašu potrošnju što je izuzetno nepošteno jer tada HEP distributer vašu proizvodnju naplaćuje dva puta.

PREDUVJETI ZA LEGALNO PRIKLJUČENJE MINI ELEKTRANE

Ukratko, ukoliko želite regulirati prodaju svojih viškova, tada treba ovlašteni projektant napraviti izvedbeni projekt te ispuniti potrebnu dokumentaciju za ishodovanje novog ugovornog odnosa kod HEP distributera koji izdaje suglasnost za ugradnju i aktiviranje proizvodnje struje za vlastite potrebe s mogućnošću vraćanja, tarifiranja i kompenzacije viška proizvodnje sa potrošnjom preko HEP distributera. Projektu se prilaže vlasnički list i ispis godišnje potrošnje objekta na temelju kojeg HEP izdaje suglasnost za maksimum vlastite proizvodnje na predmetnom objektu. Proces može trajati i do 6 mjeseci.

HEP tada traži sljedeću proceduru:

1.) Podnošenje zahtjeva za provjeru mogućnosti priključenja elektrane na postojeću instalaciju.
2.) Izdavanje obavijesti o mogućnosti priključenja i prijedloga novog ugovora o korištenju mreže.
3.) Uplatu troškova za opremanje obračunskog mjernog mjesta
4.) Radovi na opremanju obračunskog mjernog mjesta
5.) Sklapanje ugovora o korištenju mreže i podnošenje zahtjeva za promjenu statusa korisnika mreže
6.) Izdavanje potvrde za trajni pogon

Odgovornost za spajanje uređaja kao i za eventualne štete je isključivo na vlasniku objekta gdje se sustav solarne mini elektrane instalira i stavlja u pogon.


MOGUĆ JE I POPRAVAK VAŠEG INVERTERA.
