DS3231SN - Real Time Clock (RTC)

DS3231SN je iznimno precizan, povoljan I²C sat u stvarnom vremenu (RTC) s integriranim kristalnim oscilatorom s temperaturnom kompenzacijom (TCXO) i kristalom. Često se koristi u elektronici i ugrađenim (embedded) sustavima za precizno mjerenje vremena. DS3231SN objedinjuje sve funkcije praćenja vremena i komunicira s mikrokontrolerima putem jednostavnog I²C sučelja.

Dostupno oko 30 komada.

Ključne značajke i specifikacije:
Točnost: Izuzetno visoka preciznost od ±2ppm na temperaturama od 0°C do +40°C te ±3.5ppm od -40°C do +85°C.
Praćenje vremena: Broji sekunde, minute, sate, dane u tjednu, datume, mjesece i godine. Automatski prilagođava duljinu mjeseca i prijestupne godine do 2100. godine.
Upravljanje napajanjem: Sadrži ulaz za bateriju (npr. CR2032) i krug za detekciju pada napona. To omogućuje održavanje točnog vremena čak i kada se prekine glavno napajanje.
Sučelje: Koristi brzu (400kHz) I²C dvosmjernu sabirnicu za serijski prijenos podataka.
Dodatne funkcije: Posjeduje dva programabilna alarma, programabilni pravokutni izlazni signal te digitalni senzor temperature s točnošću od ±3°C.
Radni uvjeti: Radi na naponu od 2.3V do 5.5V i u industrijskom temperaturnom rasponu od -40°C do +85°C.

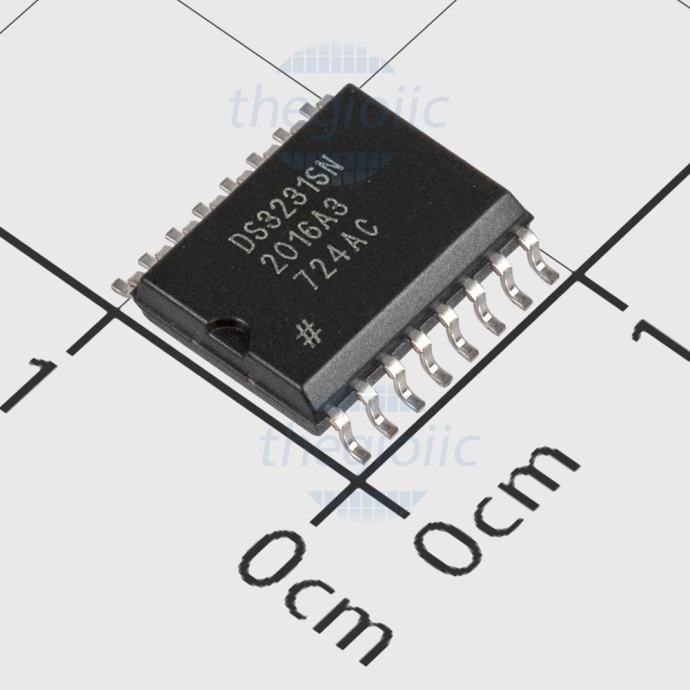

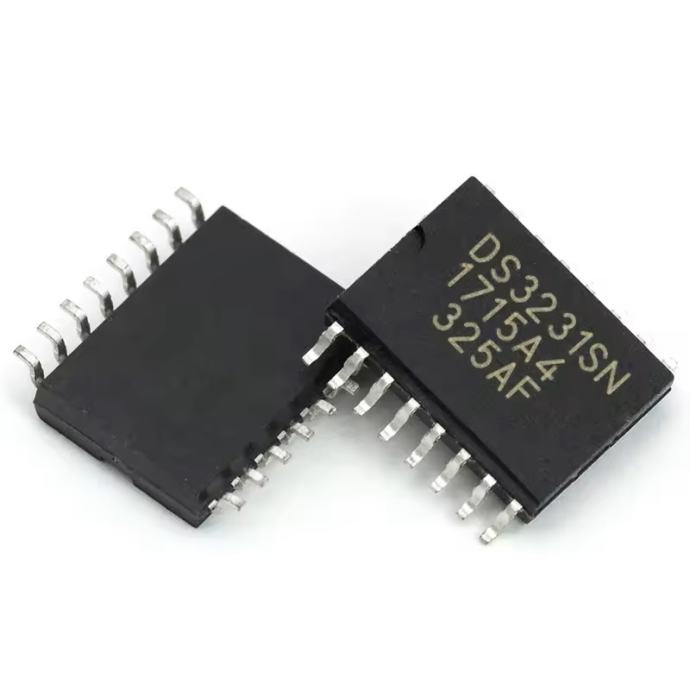

Kućište: DS3231SN dolazi u 16-pinskom SOIC pakiranju (300 mil).

Primjena:
DS3231SN je idealan za projekte koji zahtijevaju pouzdano i točno vrijeme, kao što su:
Sustavi za bilježenje podataka (Data logging).
Digitalni satovi i uređaji za mjerenje vremena.
Serveri i telekomunikacijska oprema.
Pametna brojila energije.
Projekti s mikrokontrolerima poput Arduina ili Raspberry Pi-ja.

Datasheet: https://www.analog.com/media/en/technical-documentation/data-sheets/ds3231.pdf
