BFT 130 CELLULA 130 FOTOĆELIJE za DC struju kompatibilna na automatiku

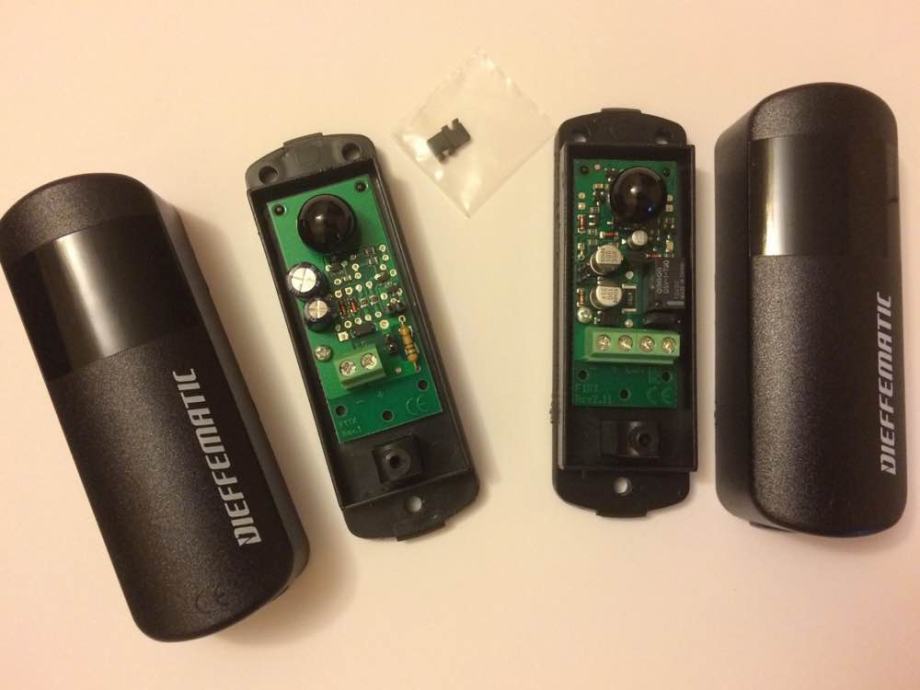

Prodajem nove zapakirane u paru kompatibilne fotoćelije (TX i RX) za automatska vrata, rampe i sl. oznake “130 CELLULA” za BFT, FAAC, NICE, APRIMATIC, BENINCA, RIB, DEA, DELMA i sl.
Cellula 130 je fotoćelija koja se postavlja izvana, a sastoji se od para (TX odašiljača i RX prijemnika) koji imaju dvostruki relej koji ima normalno napajanje. Proizvod je u skladu s poznatim tehničkim standardima i sa svim sigurnosnim propisima - europskim direktivama: 73/23 / EEC, 89/336 / EEZ (i naknadne izmjene).

Opis:
- univerzalni profesionalni par fotočelija na otvorenom (za van)
- za napon 12 / 24V s uputama na HR jeziku

Ugradnja:
Fotoćelije trebaju biti instalirane između 40 i 60 cm visine na sljedeće načine:
• Postavljanje na zid: Provjerite jesu li površine za pričvršćivanje u razini i da su paralelno. Izradite otvore od ø 4 mm pomoću leđne maske
kao predložak bušenja. Zatim stavite vijke i nastavite za osiguravanje i spajanje fotoćelije.
• Montaža na željezni stup: provjerite da li su pričvršćene površine ravne i paralele. Izradite otvore na leđima maske kako biste napravili od ø 2 do 2,5 mm otvore gdje treba pričvrstiti samorezne vijke.
• Ako nema stupa ili stijenke za fotoćelije, potrebno je osigurati i napraviti odgovarajuću metalnu postavu (podlogu). Postava može biti izravno pričvršćena na betonsku podlogu pomoću tri usidrena vijka.
Savršeno poravnanje osigurava osigurani prorezima za podešavanje.
• U slučaju da su dva para fotoćelija zatvorena međusobno prelaze položaje RX-TX.

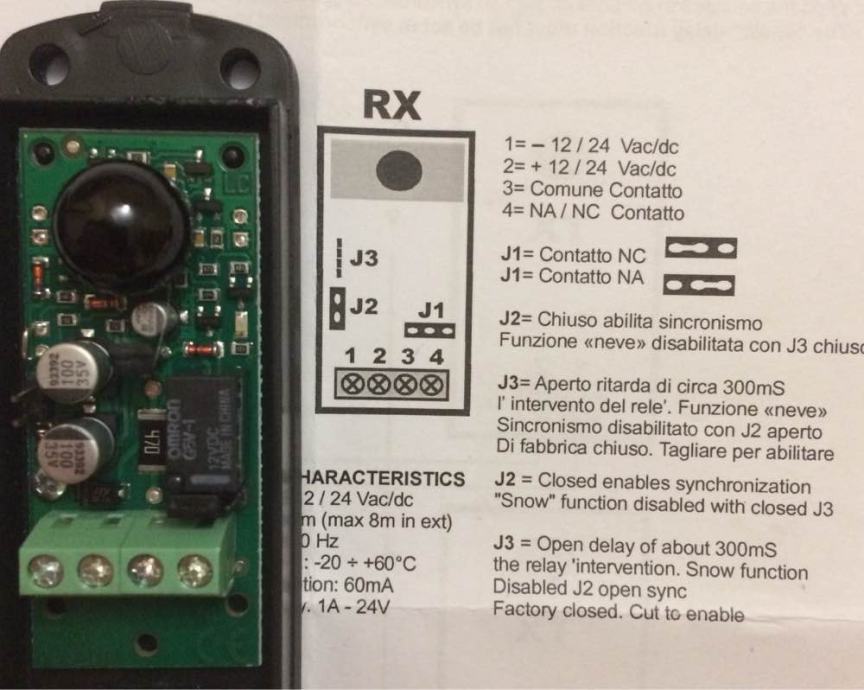

Priključci na prijemniku (RX):

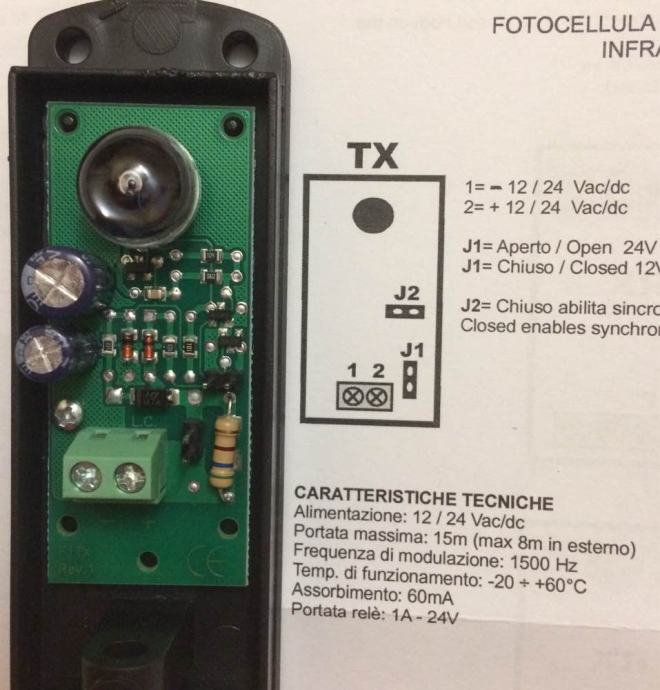

1-2 Napajanje (identični i jedini priključci na odašiljaču TX)
3 - Zajednički kontakt COM
4 - NO/NC - Zatvoreni kontakt (kada su fotoćelije poravnate - kontakt se otvara) te otvoreni kontakt (kada su fotoćelije poravnate - kontakt se zatvara).
• Spojite kontakte za spajanje više od jedne fotoćelije svakog RX prijemnika u seriji.

Priprema fotoćelija:
Ispravno poravnavanje fotoćelije postiže se kada LED dioda RX prijemnik svijetli i ostaje uključen, čak i nakon postavljanja poklopca s objektivom za koncentraciju. Kada je prepreka prisutna između RX prijemnika i TX odašiljača, LED odlazi i otvara kontakt.

Namjena/uporaba:
Fotoćelija na otvorenom, profinjen i koordiniran dizajn, u infracrveni transparentni filterski materijal.

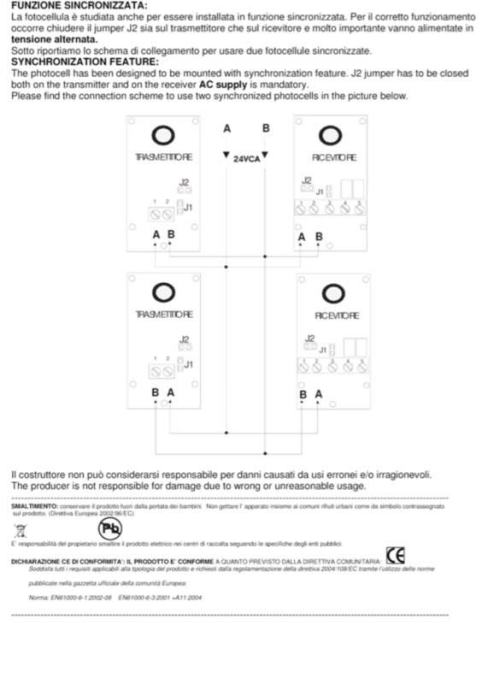

Fotoćelija stvara jednu infracrvenu zračnu barijeru s raznovrsnim digitalnim kodiranjem na dva moguća kanala (kanal A ili kanal B).
Prekidanje infracrvene zrake aktivira se dvostruki relejni uređaj koji prebacuje C/NC kontakt na C/NO ili obrnuto.
Fotoćelija se može koristiti kao pomoćni uređaj za automatizaciju sustava za vrata ili klizna vrata ili kao protuprovalni senzor za presretanje prisutnosti neovlaštenih osoba i generiranje alarma.

Tehničke karakteristike:
• Čvrsta: polikarbonatna ljuska s podlogom
• Dimenzije: 120,5x30,5x30 mm
(usklađivanje s proporcionalnim LED-om za jednostavnu i sigurnu montažu)
• Napon: 12-24 Vdc/Vac
• Maksimalna udaljenost: 15 m (max 8 m na otvorenom)
• frekvencija: 1.500 Hz
• Struja: 60 mA
• Dvostruki sigurnosni relej
TX/RX LED diode
• Napajanja 12,5 Vdc ± 5% / 24V ~ ± 5%
• Napon/Struja: RX (12 V) 30 mA
• Napon/Struja: TX (12,5 V) 35 mA
• Napon/Struja: RX (24 Vac) 70 mA
• Napon/Struja: TX (24 Vac) 80 mA
950 nm laserska zraka
• Stupanj zaštite spremnika: IP44
• Kontakti C/NA/NC 24V 1A (buntovna, neinduktivna)
• Radna temperatura: od -20°C do + 60°C.
Made in Italy

Cijena fiksna: 33 €
