XHC WHB04B-4 Mach3 Wireless MPG Pendant 4 Axis CNC Handwheel Remote Control
90 EUR, isproban i ne korišten.

4 Axis XHC Mach3 MPG Pendant (WHB04B) je bežični ručni kontroler (Electronic Handwheel) dizajniran za daljinsko upravljanje CNC strojevima putem Mach3 softvera. Služi kao zamjena za tipkovnicu i miš, omogućujući operateru da stoji tik uz stroj dok precizno namješta nultočke ili kontrolira kretanje.
Glavne funkcije i namjena:
Ručno upravljanje osima (Jogging): Omogućuje precizno pomicanje do 4 osi (
,
,
,
) pomoću okretnog kotačića (MPG) s rezolucijom od 100 impulsa po krugu (PPR).
Postavljanje nultočki: Brzo i točno definiranje ishodišta obratka (Workpiece Coordinates) izravno s kontrolera.
Praćenje statusa u stvarnom vremenu: Ugrađeni LCD zaslon s pozadinskim osvjetljenjem prikazuje strojne i radne koordinate, brzinu vretena (spindle speed) te brzinu posmaka (feed rate).

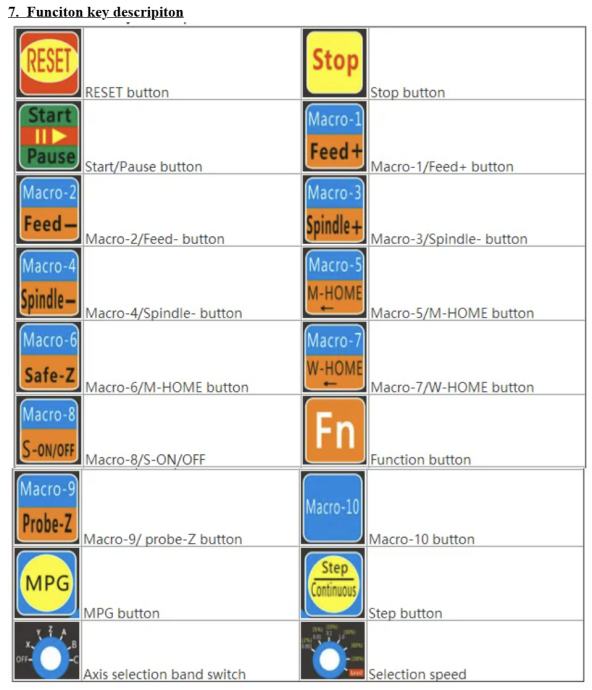

Kontrola rada: Sadrži tipke za funkcije kao što su Start, Pause, Stop, Reset i Emergency Stop (ovisno o modelu).
Makro naredbe: Posjeduje do 10 prilagodljivih makro tipki za brzo izvršavanje složenijih operacija.

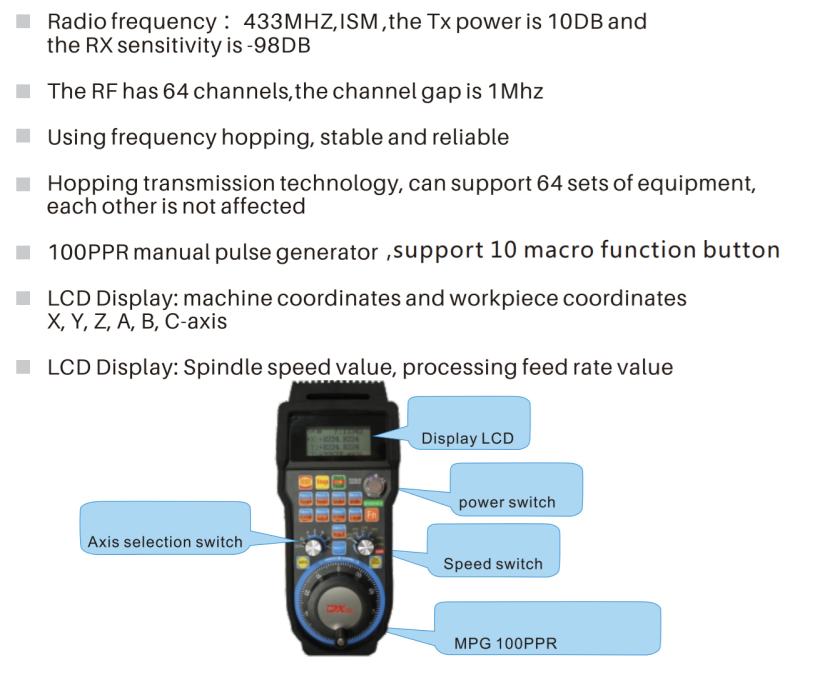

Tehničke karakteristike:
Bežična sloboda: Koristi 433 MHz ISM frekvenciju s dometom do 40 metara bez prepreka.
Stabilnost veze: Tehnologija "frequency hopping" sprječava smetnje čak i ako u istoj prostoriji radi više sličnih uređaja.

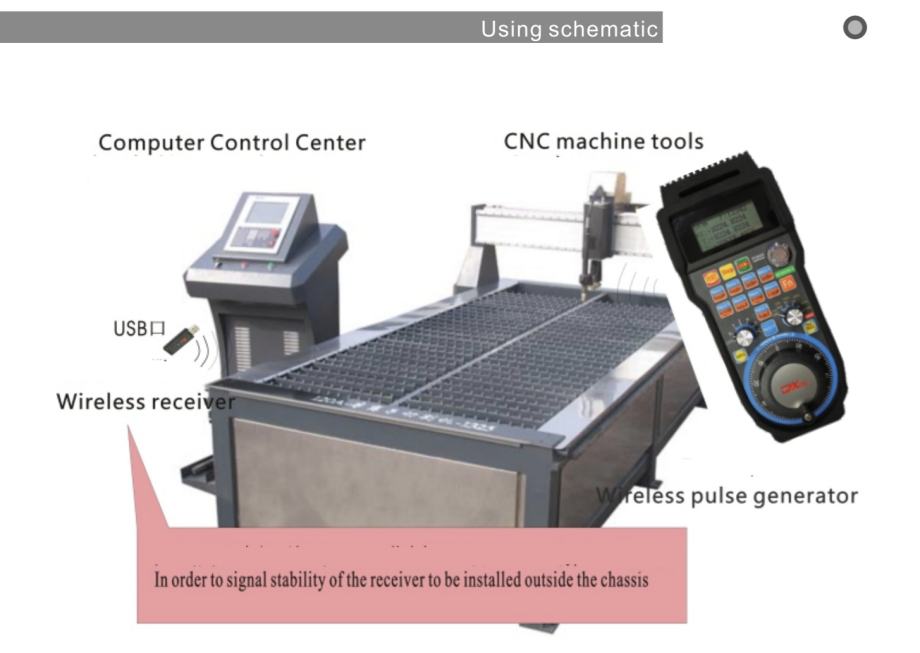

Jednostavna instalacija: Povezuje se putem USB prijemnika (Plug-and-Play) i zahtijeva instalaciju odgovarajućeg .dll dodatka u Mach3 mapu s pluginovima.

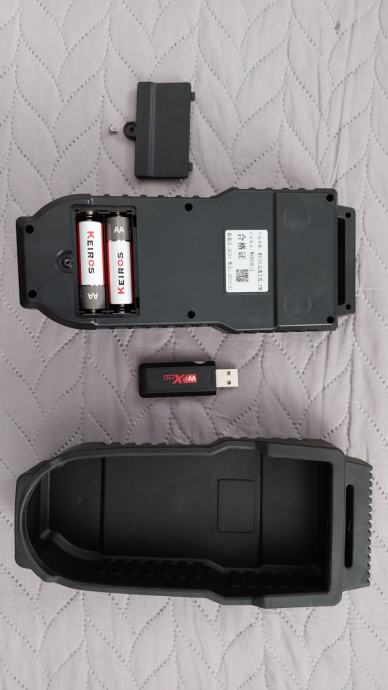

Napajanje: Radi na dvije standardne AA baterije.
Ovaj uređaj je posebno koristan za CNC glodalice, tokarilice i routere u radionicama gdje je potrebno često ručno intervenirati ili precizno pozicionirati alat prije početka automatske obrade.

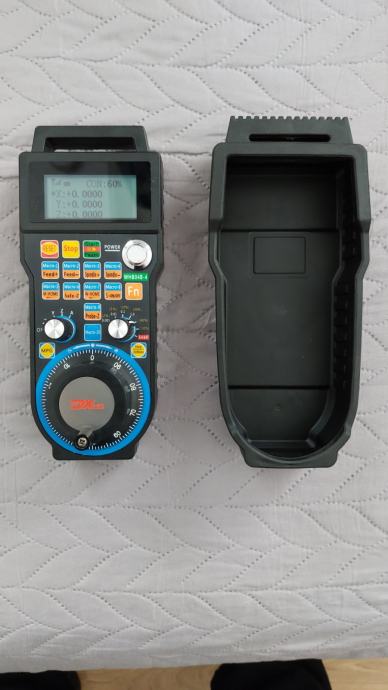

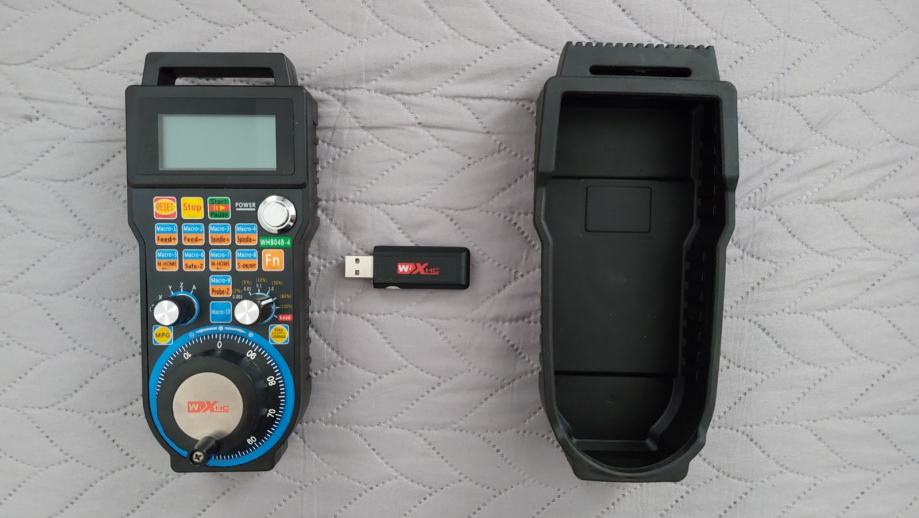

1 x 4 Axis XHC USB Wireless Handwheel (WHB04B-4)
1 x Wireless USB Receiver
1 x Rubber protection

Instructions:

https://cnc4you.co.uk/resources/WHB04B.pdf?srsltid=AfmBOorP0_a-3pARLvIZemmkZFCtKmvt-GczO3H20eHk_VnS4gzb5HG0

Video:
https://www.youtube.com/watch?v=yWWhVuGtpGY
https://www.youtube.com/watch?v=VisK2860pfA
