DIZEL AGREGAT ZA STRUJU 110 kVA dizel ESE 110 Baudouin ZENESSIS

AGREGAT 110 kVA dizel ESE Baudouin
Snaga (kVA) (ESP / PRP) 110/100
Snaga (kW) (ESP / PRP) 88/80
Brzina (o/min) 1500
Standardni napon (V) 400/230
Faktor snage 0.8
pojačalo (pojačalo) 145
ESE 110 TBI dizel generatorski set - Generatori velike snage po promotivnim cijenama. Njemačka kvaliteta!

SVE KOMPONENTE SU EU PROIZVODI SASTAVLJENI U EU
ZVUČNO IZOLIRANI

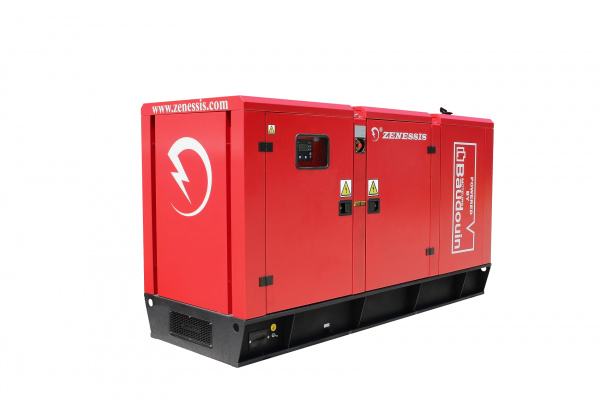

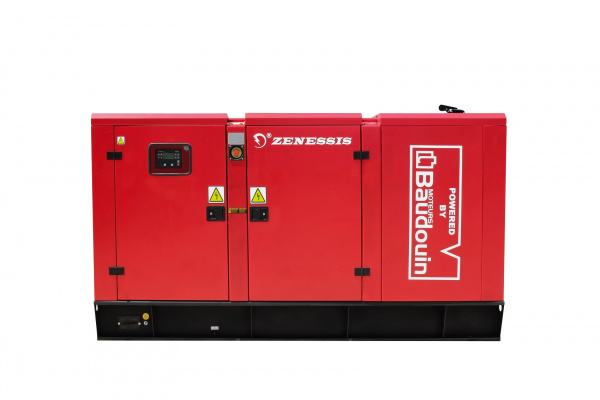

Dizel generatorski set Baudouin ESE 110 kva
Dizelski agregat ESE 110 kva koji proizvodi Endress Grupa pod markom Zenessis opremljen je motorom BAUDOUIN 4M11G120 / 5, dinamičkim alternatorom za punjenje baterija Marelli MXB 225 SB4 / Strathon ECO-110KW, INTELILITE zvučnim sustavom za upravljanje i zvučno otpornim kućištem AMF 25. Težina generatora je 1280 kg, a dimenzije su mu 2900 x 1100 x 1450 mm.

Generatorski set od 110 kva ima BAUDOUIN 4M11G120 / 5 dizel motor sa 4 cilindra u redu, standby snage 108 kWm, 1500 okretaja u minuti, elektronski regulator, 11l kapacitet ulja, 250l spremnik, 5,3l kapacitet rashladne tekućine motora i potrošnju 21l/3. ha goriva pri 100% opterećenju u sirovom načinu rada.

Alternator Marelli MXB 225 SB4 / Strathon ECO-110 KW ima 400/230 V napon, 50 Hz frekvenciju, H klasu zaštite, IP23 stupanj zaštite, elektronički sustav uzbude, 93% učinkovitost i konfiguraciju bez četkica, s 4 pola i 3 faze.

Upravljački sustav ComAp AMF 25 s LCD zaslonom od 132 X 64 piksela osigurava pokretanje i zaustavljanje diesel agregata od 110 kva , u ručnom i automatskom načinu rada te nudi mogućnost programiranja na prednjoj ploči i putem PC softvera. Upravljačka ploča je iznutra zaštićena metalnim kućištem IP 54 i opremljena je prozorčićem za pregled kontrola.

Zvučno izolirano kućište izrađeno je od pocinčanog čelika i elektrostatski obojeno. Kućište je modularno dizajnirano s unutarnjim pristupnim vratima na svim stranama kako bi se optimiziralo hlađenje motora i alternatora.

Generator od 110 kva može se isporučiti sa sustavom daljinskog upravljanja i nadzora, sustavom za grijanje na gorivo/ulje ili električnim pločama protiv kondenzacije, autoprikolicom, senzorom za otkrivanje curenja tekućine i drugom dodatnom opremom ovisno o osobnim željama i potrebama.

Modeli generatora Zenessis 110 kva imaju jamstvo od 12 - 36 mjeseci,1200 do 2000 sati rada.

GENERATOR STANDARDNE OPREME 110 KVA

♦ Upravljačka ploča i kontrola s mjernim i kontrolnim uređajima, metalni, stupanj zaštite IP 54
♦ Statički punjač za baterija♦ Alternator za dinamičko punjenje baterije.
♦ Termostatski grijač naručen za rashladna tekućina
♦ Predimenzionirana baterija za pokretanje♦ Tipka za zaustavljanje u nuždi
♦ Šasija s spremnikom goriva veličine za 8 sati autonomije
♦ Antivibracioni prigušivači♦ Uređaj za mjerenje razine goriva
♦ Električni putevi zaštićeni cjevovodima i žljebovima♦ Stambeni prigušivač
♦ Pristupna vrata na sve 4 strane s bravam ♦ Sustav za rukovanje dizalicom ili viličarom
♦ Vatrootporna antifonska podloga♦ Vanjski konusni jastučići♦ Metalne šarke

BAUDOUIN GENERATOR DIZEL MOTOR 110 KVA
♦ Model - 4M11G120 / 5♦ Broj cilindara - 4 u redu
♦ Indukcijski sustav - s turbo punjenjem i naknadnim hlađenjem
♦ Sustav hlađenja - S vodom♦ Snaga u stanju pripravnosti (kWm) - 108
♦ Brzina (o/min) - 1500♦ Cilindar (l) - 4,5♦ Unutarnji promjer i hod (mm) - 105 x 130
♦ Faktor kompresije - 18:1♦ Regulator - elektronički♦ Ukupni kapacitet ulja (l) - 11
♦ Kapacitet rashladne tekućine motora (l) - 5.3
♦ Potrošnja goriva pri 100% opterećenju u sirovom načinu rada (l/h) - 21,3

ALTERNATOR
♦ Model - Marelli MXB 225 SB4 / Strathon ECO-110KW
♦ Frekvencija (Hz) - 50♦ Koncept - Bez četkica, 4-polni♦ Faza - 3
♦ Napon (V) - 400/230♦ Klasa zaštite H♦ Sustav uzbude - elektronički
♦ 93% prinos♦ Stupanj zaštite IP23♦ Certifikacija ispitivanja EN 10204: 2001

UPRAVLJAČKA PLOČA 110 KVA
Izrađena od metalne kutije, stupnja zaštite IP54, opremljena bravom. Upravljačka ploča je opremljena upravljačkim modulom ComAp AMF25, s mogućnošću pokretanja i zaustavljanja agregata, kako u automatskom tako iu električnom načinu rada. Upravljački modul nadzire električnu mrežu i može upravljati i kontrolirati AAR ploču (automatsko rezervno pokretanje).

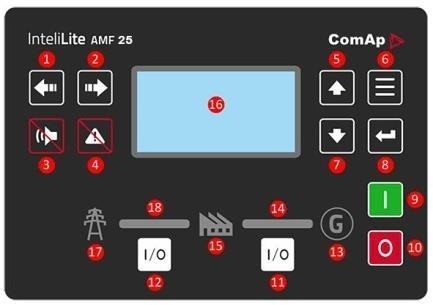

1. Lijeva tipka 2. Desna tipka 3. Tipka za poništavanje alarma
4. Tipka za poništavanje greške 5. Tipka za gore 6. Gumb za stranicu
7. Tipka za dolje 8. Tipka za unos 9. Tipka za pokretanjA10. Tipka za zaustavljanje
11. Gumb za GCB. Radi samo u MAN i test modovima 12. MCB tipka. Radi samo u MAN i test modovima
13. Indikator generatora statusa
14. GCB uključen. Zelene LED diode su u načinu rada "uključeno" ako je GCB zatvoren i grupa je funkcionalna.
15. Potrošači 16. Zaslon, 132 x 64 piksela 17. Indikator statusa mreže
18. MCB uključen. Zelene LED diode su u načinu rada "uključeno" ako je MCB zatvoren i mreža je unaprijed postavljena.

♦ Standardne specifikacije kontrolne ploče:

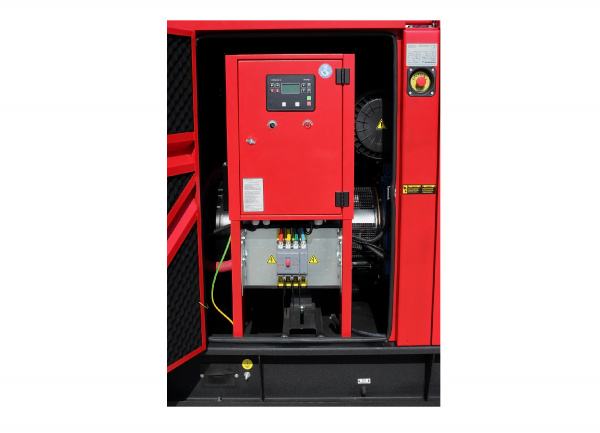

Upravljačka ploča je montirana unutar kućišta, u metalnoj kutiji IP 54, opremljena staklom za gledanje, opremljena:
- ComAp AMF 25 upravljačkim modulom - Statičkim punjačem baterije - Tipkom
za zaustavljanje u nuždi / osiguračima pt. upravljanje strujnim krugom - Diferencijalna prekostrujna zaštita - Zaštitni releji

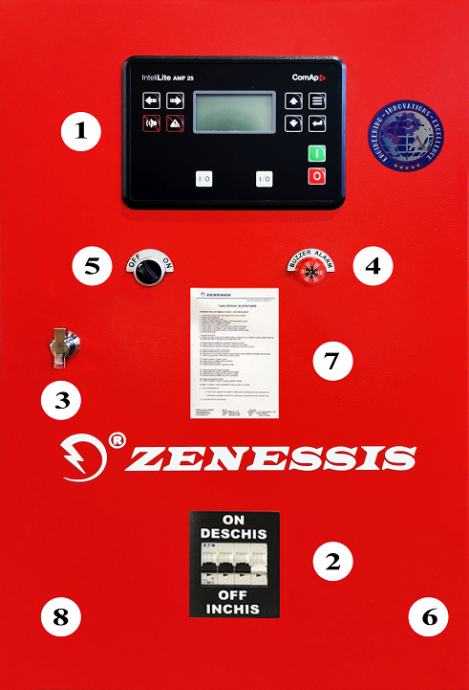

Konfiguracija:
1. ComAp AMF25 upravljački modul
2. Zaštita CB prekidača
3. Brava
4. Zvučni alarm
5. Tipka START ON / OFF
6. Šarke
7. Dijagram održavanja
8. Metalna kutija

♦ Standardne specifikacije upravljačkog modula:
- Upravljanje mikroprocesorom
- LCD zaslon od 132 x 64 piksela
- Mogućnost programiranja na prednjoj ploči kao i putem PC softvera
- Soft touch kontrola i navigacijski gumbi
- Daljinska komunikacija preko USB priključka ili opcionalno preko RS232 , RS485, Ethernet ili sms poruka
- Memoriši 180 događaja s datumom i vremenom
- Programiranje održavanja na 3 razine
- Upravljanje grijačem motora - opcionalno

Prikazi:
Motor - broj okretaja motora; tlak ulja; temperatura rashladne tekućine; vrijeme rada; napon baterije; datum održavanja.
Alternator - napon (L - L, L - N); struja (L1 - L2 - L3); frekvencija, aktivna snaga kW, prividna snaga kVA, jalova snaga kVA r, faktor snage, redoslijed faza.
Glavna mreža - napon (L - L, L - N); frekvencija; glavna mreža spremna; glavna mreža isključena; pripremljeni generatorski set; odvojeni generatorski set, aktivna snaga kW, prividna snaga kVA, jalova snaga kVA r, faktor snage, slijed faza.
Upozorenja - neispravno punjenje baterije, nizak napon baterije, neuspjelo gašenje, niska razina goriva, preopterećenje, promjena faze, kvar senzora brzine.
Alarmi - nizak tlak ulja, visoka temperatura motora, pod/prenapon, pod/prenapon, pod/prenapon, kvar-opcija ECU.
Prikazi statusa - propušteno pokretanje, isključenje u nuždi, nizak tlak ulja, visoka temperatura motora, pod/prezasićenost, pod/previše frekvencija, pod/prenapon, senzor greške u ulju, rotacija faza, preopterećenje, grupna prekomjerna struja, preokret faze.

♦ Statički punjač baterija: proizveden s TSD tehnologijom, visoke učinkovitosti. Zaštićen od struje kratkog spoja, može se koristiti kao izvor struje, ulazni napon 196-264 V, izlazni napon 27,6 V / 5A ili 13,8 V / 5A

♦ Standardi:
EMC kompatibilnost; BS EN 60950; BS EN 60950 - 6 - 2 EMC; BS EN 61000 - 6 - 4 EMC.

ZVUČNO OTPORONO KUĆIŠTE
♦ Od pocinčanog čelika, elektrostatički obojen, zvučno izoliran

♦ Modularno je dizajniran s pristupnim vratima unutar agregata sa svih strana generatora

♦ Stambeni prigušivač, montiran unutar kućišta

♦ Kućišta su dizajnirana da optimiziraju hlađenje motora i sklopa alternatora, mogu se montirati vani, osiguravajući zaštitu od vremenskih prilika i nisku razinu buke.

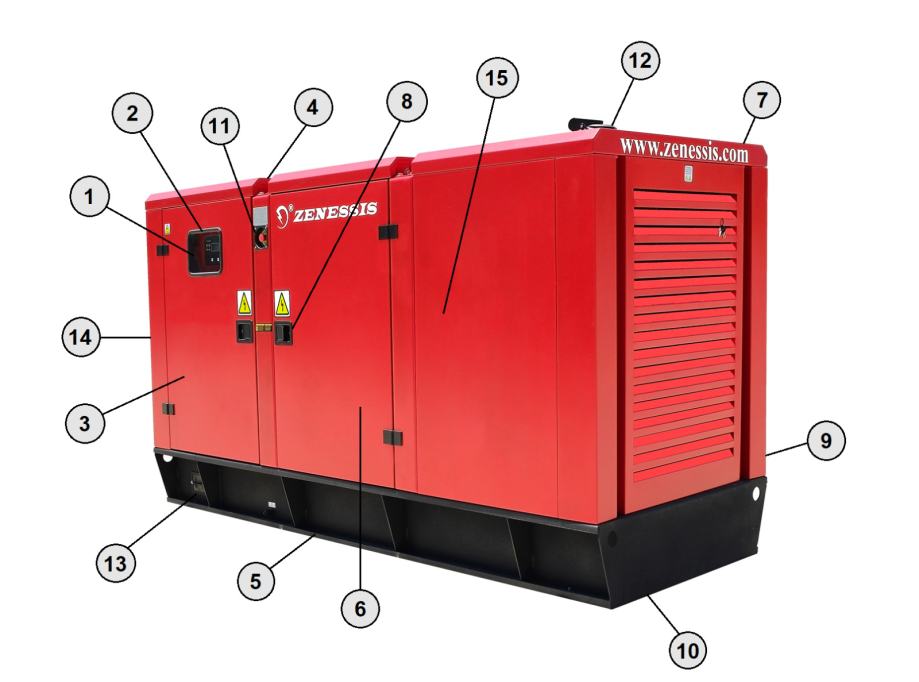

1. Upravljački modul 2. Prozor za pregled 3. Pristupna vrata kontrolnog modula 4. Ušice za podizanje dizalice (opcija)
5. Prostori za rukovanje s viličare 6. Pristupna vrata motora i alternatora 7. Rešetka za ispuh vrućeg zraka
8. Ručke s bravama 9 Poklopac goriva ( opciono) 10. Šasija za sanjke sa zaštitnim naočalama
11. Tipka za hitne slučajeve 12. Ispušni ventil 13. Pristupni prostor za kabel 14. Rešetka za usis zraka 15. Zaštitni jastučići

DIMENZIJE I TEŽINA
Dimenzije i težina otvorenog agregata
Dimenzije (duljina x širina x visina) (mm)2900 x 1100 x 1450
Suha težina (kg)1280
Kapacitet rezervoara za gorivo (litre)250

Dimenzije i težina zatvorenog agregata
Dimenzije (duljina x širina x visina) (mm)2900 x 1100 x 1450
Suha težina (kg)1600
Kapacitet rezervoara za gorivo (litre)250

DODATNA OPREMA

♦ Sustav grijanja protiv kondenzacije. električne ploče
♦ Sustav grijanja goriva/ulja ♦ Pumpa
za grijanje rashladne tekućine
♦ Pumpa za ispuštanje ulja
♦ Sustav nadzora i daljinskog upravljanja
♦ 3/4-polni AAR prijenosna ploča ♦ 3/4-polna
diferencijalna zaštita
♦ 400 V / 230 V utičnice
s vodom ♦ Filter goriva detekcija
♦ Premosnica - patentirani izum ENDRESS - patent OSIM 00010/2012
♦ Prikolica za automobil
♦ Daljinsko pokretanje
♦ Bez zaštite od uzemljenja
♦ Unutarnje osvjetljenje s prekidačima koji se aktiviraju kada se vrata otvore
♦ Posuda za zadržavanje tekućine
♦ Detekcija curenja tekućine
♦ Motorizirani AAR, patentirani izum ENDRESS - Patent OSIM 00048/2015
♦ Auto prikolica
♦ Daljinsko pokretanje
♦ Zaštita uzemljenja
♦ Unutarnje osvjetljenje s prekidačima koji se aktiviraju kada se vrata otvore
♦ Pladanj za zadržavanje tekućine ♦ Motor za zadržavanje
tekućine ♦ Senzor za tekućinu 0 ENESSAR 0 otkrivanje curenja
A 08. /2015 patent
♦ Poklopac za gorivo s bravom
♦ Sustav džepova za podizanje s integriranim šasijom viličara
♦ Instinct s unutarnjom potporom kućišta
♦ Kućište s prepunjavanjem
♦ Svjećica za usis zraka
♦ Elektrode za uzemljenje
♦ Automatska pumpa za prijenos goriva
s 4 razvodne ploče
♦ Kabelski bubanj
♦ Detektor požara s generatorskim setom za automatsko isključivanje
♦ Sustav za gašenje požara inertnim plinom

NUDIMO GENERATORE SA IVECO, BAUDOUIN, DOOSAN, IVECO II, PERKINS, VOLVO MOTORIMA OD 20 kVA -2550 kVA
BRZE ISPORUKE , CIJENA JE PODLOŽNA PROMJENAMA, NIZ OPCIJA OPREME,
