VAKUMSKI MANIPULATOR - PODIZAČ ZA MRAMORNE PLOČE

01 – VAKUMSKI MANIPULATOR MARKE ”ALFATECH” PODIZAČ-DIZALICA
NAMJENJEN ZA MANIPULACIJU MRAMORNIM PLOČAMA
C.E. CERTIFIKAT, NOVO, MADE IN ITALY

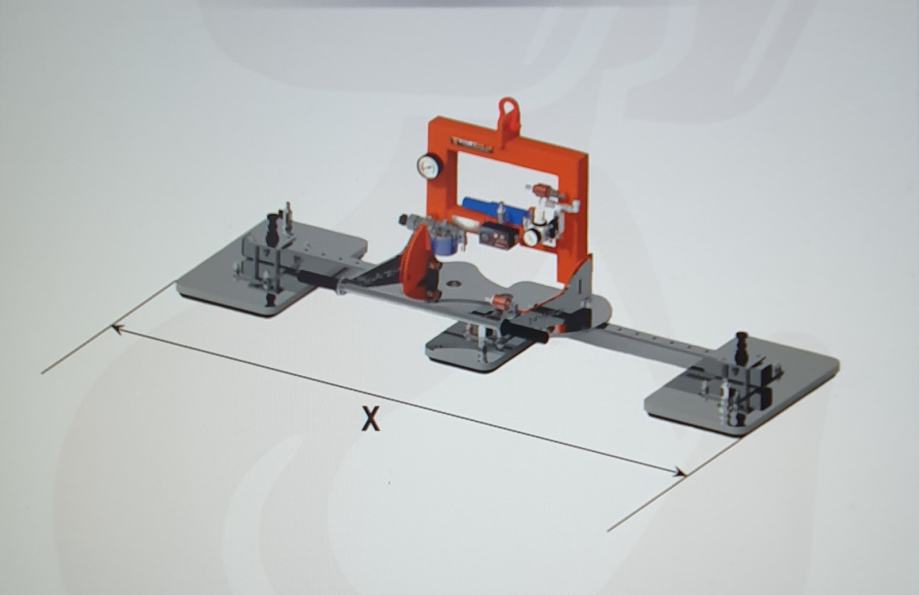

• VAKUMSKE HVATALJKE ZA MRAMORNE PLOČE, NAGINJANJE RUČNO
• NOSIVOST KG. 1125

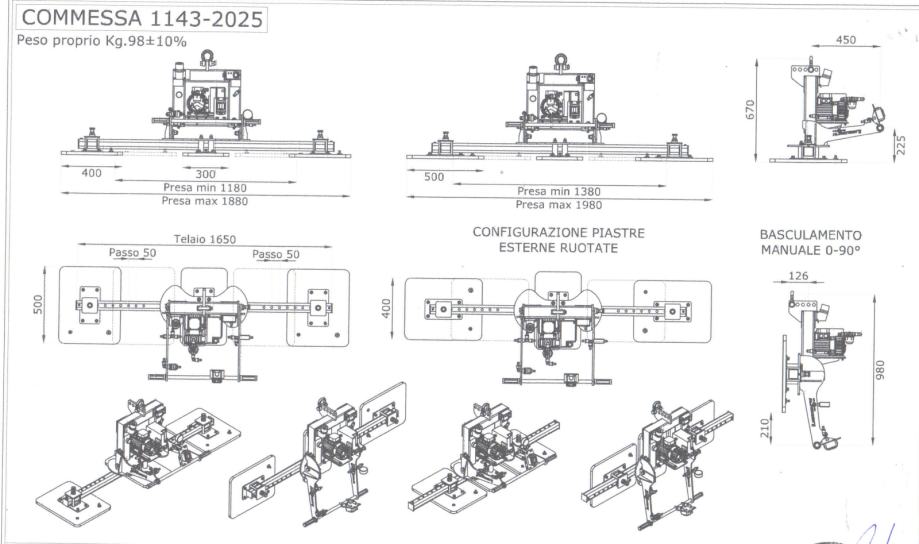

• 3 VAKUMSKE PLOČE, DIMENZIJA mm 400x500, CENTRALNA mm 300x500
• RUČNO PODEŠAVANJE RAZMAKA
• RUČNO NAGINJANJE OD 0 do 90°
• SPIRALNI DOVODNI KABEL, NAPON TRI FAZE 380 V
• RUČKA DRŽAČ SA PLOČOM S GUMBIMA
• RAL 2004 + HLADNO POCINČANO
BOJA RAL 2004 + POCINČANO NA HLADNO

KARAKTERISTIKE KONSTRUKCIJE I MEHANIKE:

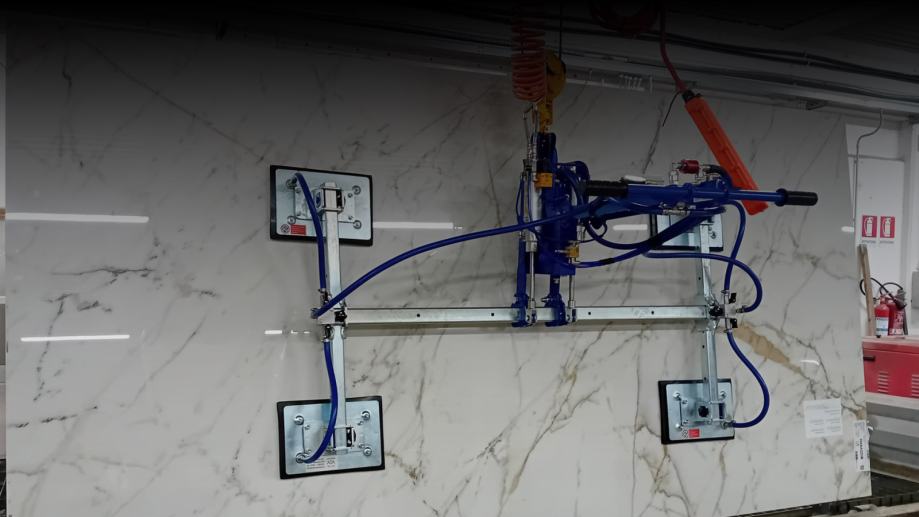

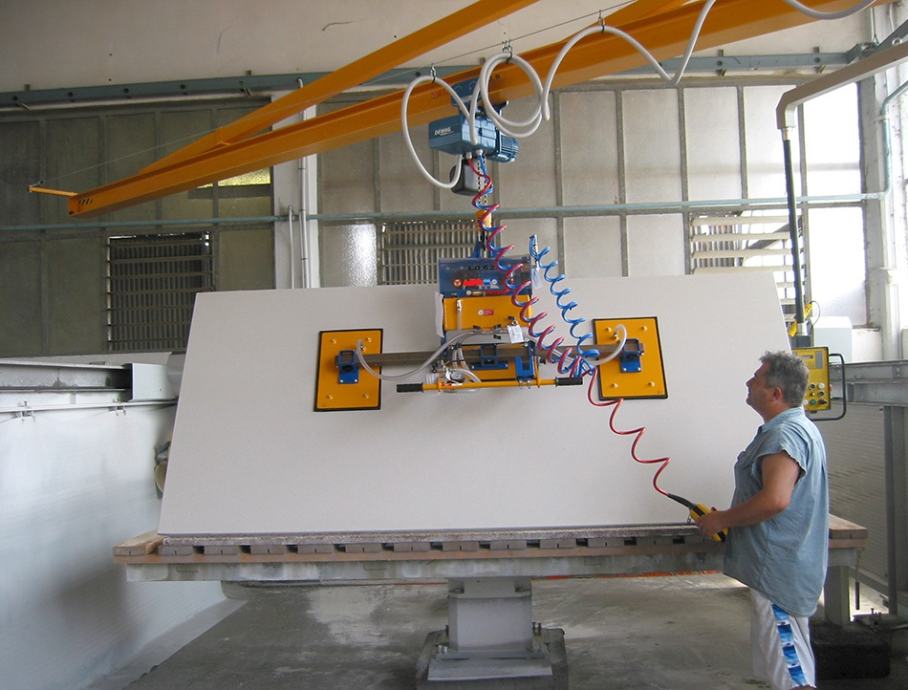

Alfatech proizvodi razne tipove vakuumskih usisnih ploča, upravljanih jednom ili više Venturi ventila s dovodom komprimiranog zraka pod tlakom 4/6 bara.Struktura može biti fiksna ili s pneumatskim ili ručnim nagibom od 0° do 90°.Protok se računa prema zahtjevima kupca, počevši od 25 kg pa do nekoliko tona dizanja. Usisna ploča za podizanje mramora omogućuje podizanje i rukovanje potpuno autonomno, pomoću dizalica poput mostnih kranova, portalnih kranova, visećih sustava, viličara, autodizalica itd. Na usisnoj ploči nalaze se ploče od aluminija sa pripadajućim zaptivačem (pjena), gdje broj ili promjer ploča može varirati prema potrebama kupca i/ili traženom kapacitetu. Ploče mogu biti fiksne ili podesive kako na X osi tako i na Y osi za podizanje mramornih ploča različitih dimenzija. . Svaka pojedinačna ploča opremljena je oprugom za potiskivanje kako bi se omogućilo hvatanje materijala za podizanje. Okvir se proračunava, proučava i prilagođava klijentu koristeći visokokvalitetni čelik s visokom granicom popuštanja.
KOMPONENTI I SIGURNOST: Vakumetar (sat) s numeriranom i obojenom skalom u tri različite boje za jednostavno praćenje trenutnog nivoa vakuuma tijekom cijele faze podizanja i rukovanja. Povratni ventili protiv pada za vakuum. Zvono sa sustavom zvučnog i vizualnog alarma na punjive baterije koje automatski signalizira eventualno nizak nivo vakuuma. Uz njega, punjač na 220V jednofazni. Sigurnosni spremnik kako bi se osigurala čvrstoća hvata podignutog materijala čak i u slučaju nestanka napajanja vakuumom. Isključni ventil na svakoj ploči. Središnja ručka s komandama za hvatanje i otpuštanje materijala putem kliznog ventila.
ZAŠTITA UREĐAJA: Usisna ploča opremljena je sa svim uređajima u skladu s odredbama DIREKTIVE O STROJEVIMA 2006/42/EZ i njezinim naknadnim izmjenama.
