AUTOMATSKA LAKIRNICA SA ROBOTOM ZA LAKIRANJE

LINIJA ZA POVRŠINSKU OBRADU VRATNIH KRILA I DOVRATNIKA TE PLOČASTOG NAMJEŠTAJA,
NOVA !!!

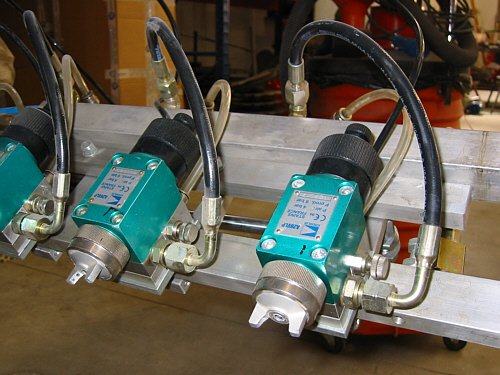

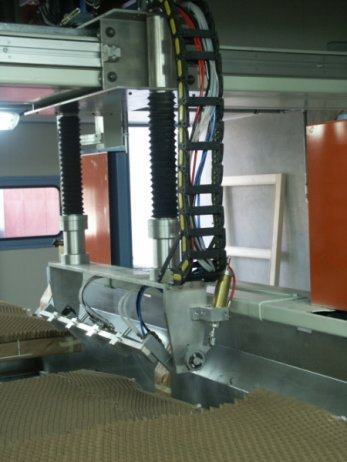

ROBOT ZA PRSKANJE LAKA «VICTORIA» LIFTMAX 34 SA PRIPADAJUĆOM SOFTVERSKOM OPREMOM,
AUTOMATSKI TRANSPORT OBRADTKA,

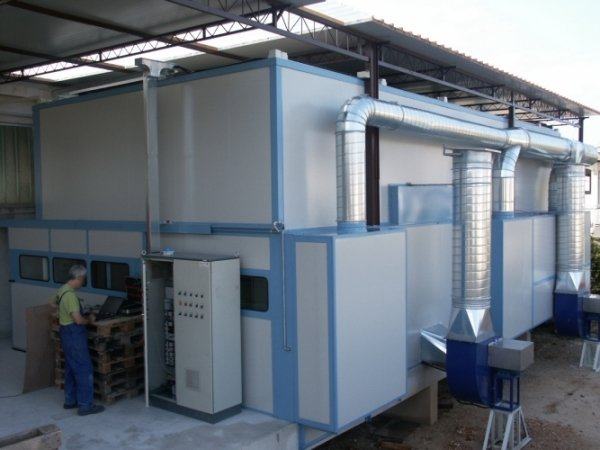

KOMORA ZA SUŠENJE (zatvorena tipa, kružni pomak, opremljena sistemom ekoloških filtera za pročišćavanje zraka, skladištem na 4 etaže za sušenje lakiranih obradaka, kompletna sa gneratorom toplog zraka.

Tehničke karakteristike:
- Dužina komore MT 10,00.
- Širina komore sa odsisnim kanalom MT 5,00.
- Max visina komore sa skladištem za okvire MT 4,80.
- Visina radnog područja ispod skladišta za okvire MT 2,67.
- Noseća struktura komore izrađena je od metalnih elemenata dimenzija 100 x 100

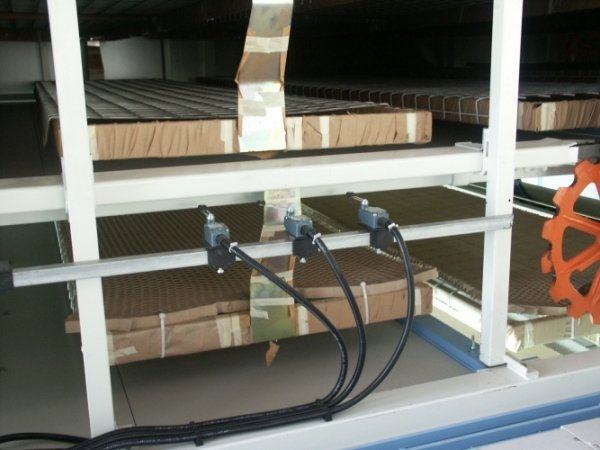

- Br. 34 okvira za transport i skladištenje obradaka, četvrtasta oblika, izrađeni su od
željeznih profila koje pomiče lanac robusnih dimenzija koraka 100 mm sa međurazmakom
od 1300 mm.
- Dimenzije pojedinog okvira, standard mm 4100 x 850 širina
- Okviri se izrađuju od četvrtastih željeznih profila, dimenzija mm 80x30x2 (standardno okviri
ne sadrže nosače za obradke – izrađuju se prema specifičnim potrebama klijenata - uz manju
korekciju osnovne cijene), nosivost 70 kg po okviru.
- Visina punjenja po okviru 150/200 mm.
- Max.širina punjenja okvira 900 mm (standard – moguća izmjena prema Vašim potrebama).
- Skladište na 4 razine smješteno je iznad radne površine.
- Elekromotor snage 4 KW vrši pomak okvira preko reduktora te invertera za kontrolu brzine
pomicanja i zaustavljanja okvira, kontrolira njihovo točno pozicioniranje i vrši regulaciju brzine
rampe.
- Regulacija brzine pomaka od 1 do 8 metara/minuti.
- Jedna ili dvije pozicje za spuštanje obradtka,
punjenje, pražnjenje , okretanje obradaka te ostalih radnji lakiranja uz korištenje
jednog okvira na poziciji lakiranja.
- Transportni lanac, smješten je na odgovarajući nosač predviđen za teška opterećenja,
korak lanca mm. 100, valjak promjera 40, izbočenost perna 17, opterećenje kg. 700
- Sve stranice kanala za sušenje zatvorene su valovitim limom, na jednu su stranu kanala
smještene klizne stijenke odgovarajućeg profila od tamponiranog i pocinčanog lima debljine
15 mm sa ugrađenim prozirnim prozorima od polikarbonata koji omogućavaju
kontrolu protoka materijala tijekom trajanja ciklusa sušenja.
- Sve električne instalacije za vođenje i kontrolu rada komore izrađene su prema C.E. normama,
radne zaštite V 24 50 Hz, 220 50 Hz, 380 50 Hz, neonska rasvjeta, trofazni motori.
- Razina zaštite, norme I.P. 5.5.
- Odvojeni metalni ormar sastoji se od upravljačke ploče sa svim elektronskim (PLC) i električnim
komponentama potrebnim za upravljanje i kontrolu rada svih električnih i elektronskih
aparatura.
