DITEC BIXLR22 dvokanalni reciver u plastičnom kučištu na 433MHz

Prodajem orginalni ispravni skinut s DITEC motora dvokanalni prijemnik BIXLR22 (CH1 i CH2) na 433 MHz koji ima mogućnost na sebi 200 memoriranja.
Dvokanalni ekstremni prijemnik u novom crnom kučištu s fiksnim ili rolling-kodom idealno za vanjski / eksterni prijemnik na postojećem motoru u skladu je s europskim direktivama, frekvencije 433,92 MHz. Kroz postupak kloniranja moguće je, putem radija, zamijeniti ili dodati predajnike u memoriju prijemnika. Programiranje je moguće pomoću daljinskog DITEC GOL4 / GOL4C ili ENTREMATIC ZEN2 / ZEN2C / ZEN4 / ZEN4C daljinskih upravljača.

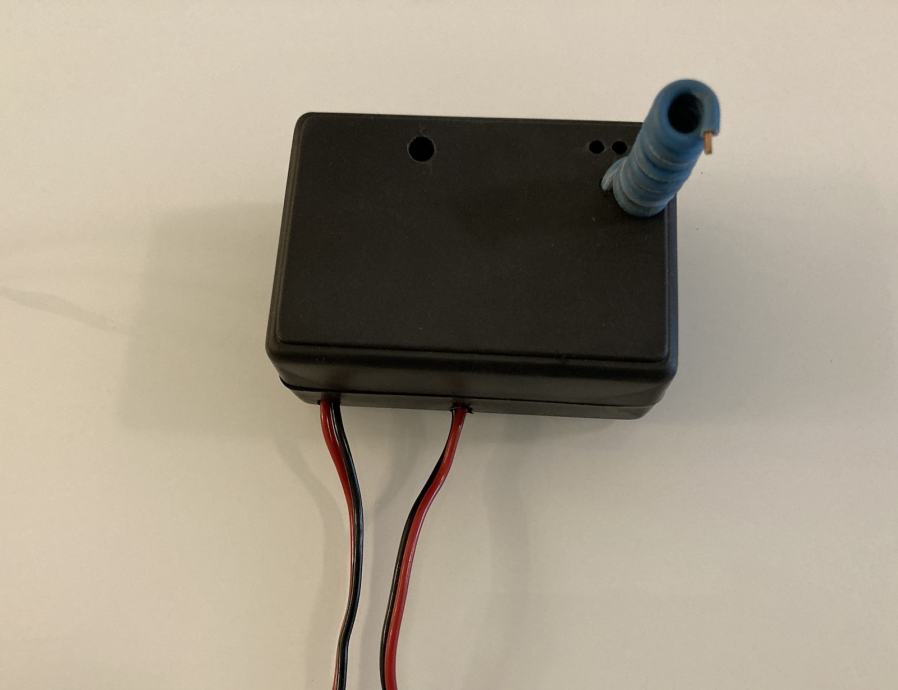

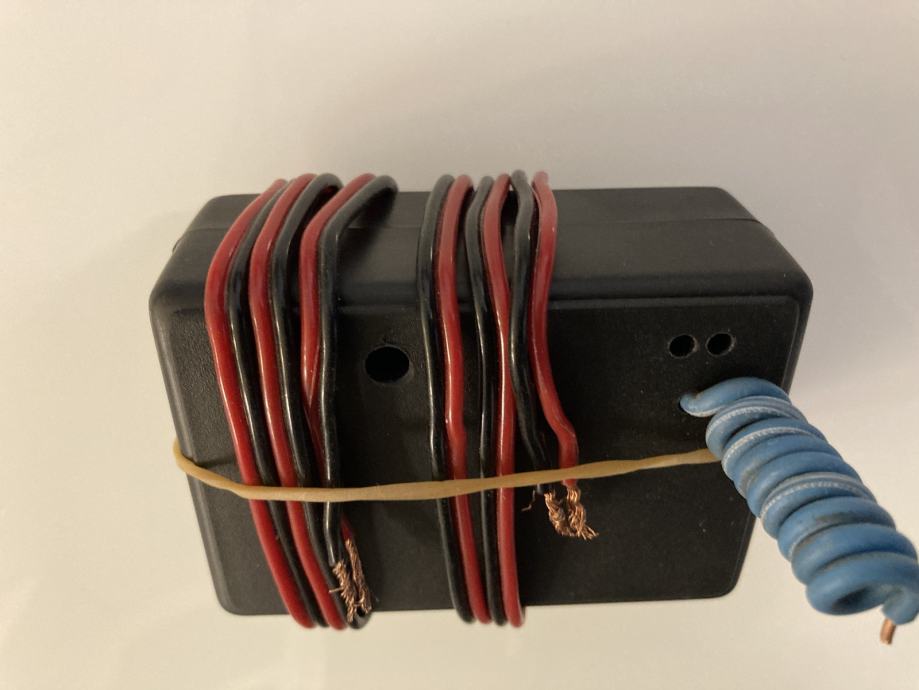

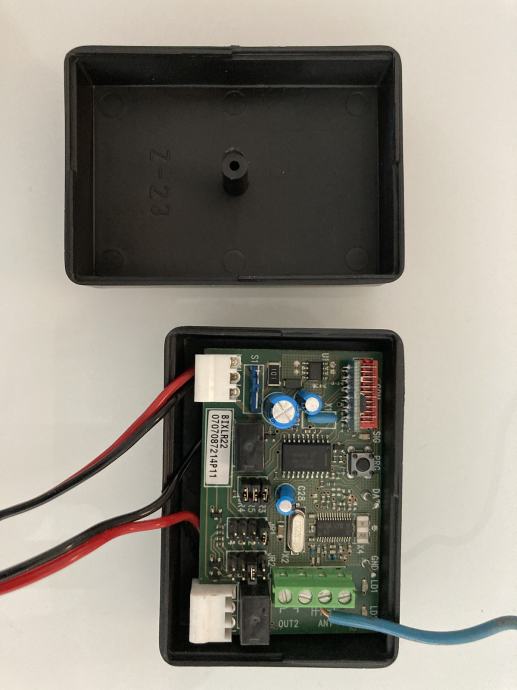

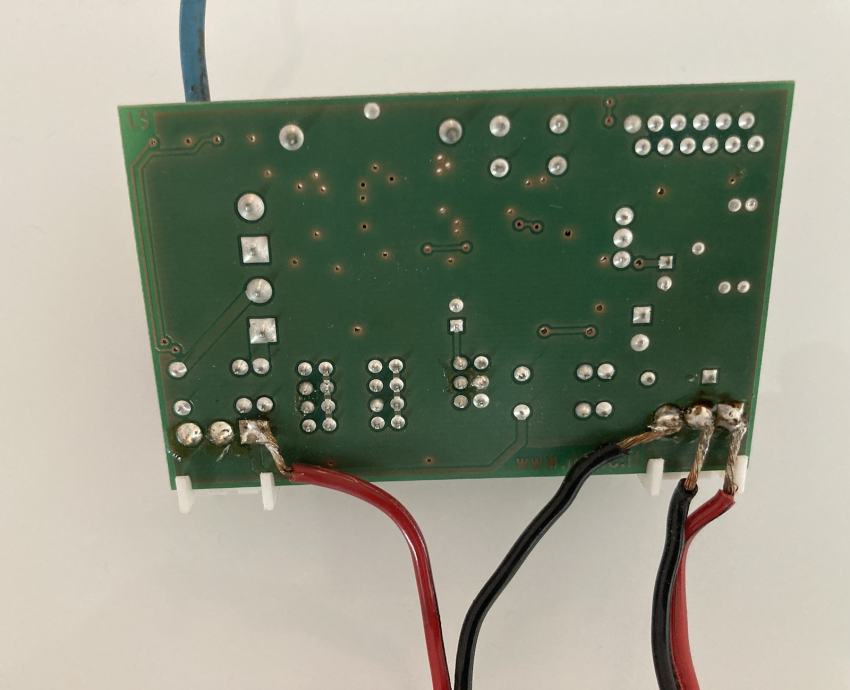

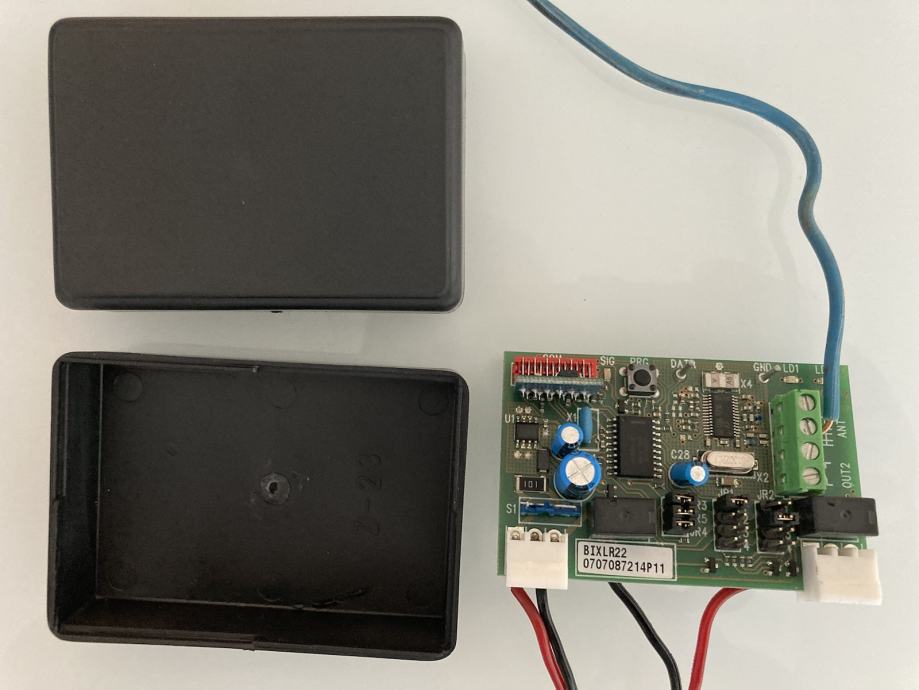

Naknadno je BIXLR22 prijemnik stavljen u plastično kučište dimenzija 80x60x45mm iz kojeg idu žice zalemljene za napajanje 12/24V i dvije žice za CH1 kanal (vidi zadnje slike).

Tehničke karakteristike:
Model: BIXLR22
Frekvencija: 433,92 MHz
Radna temperatura: -20/+55°C
Algoritam koda: fiksni/roling
Napajanje: 12V ili 24V preko preklopnika
Impedancija antene: 50 Ohm (RG58)
Relejni kontakt: 2 releja 1A/30V
Max br. prijave radio odašiljača: 200
Dimenzije pločice:~ 7,5 x 5 cm
Dodatno stavljeno u svoje kućište te provedeno kroz njega sve instalacije.

UPUTE:
1. ODAŠILJAČ
Daljinski upravljači serije GOL koriste se za aktiviranje motoriziranih vrata i kapija na daljinu, GOL odašiljači su kompatibilni sa svim BIX prijamnicima i sa svim upravljačke ploče s ugrađenim prijemnikom.
2. PRIJEMNIK
Prijemnici BIXLR22 mogu se umetnuti izravno u upravljačke ploče ili u držač kartice CONT1. BIXMR2 memorija prijemnika može sadržavati do 200 odašiljača. Prijemnici su opremljeni antenom (kruta žica od 173 mm). Alternativno, moguće je spojiti podešenu BIXAL antenu. Za spajanje antene na prijemnik koristite koaksijalni kabel tipa RG58 (max. 10m). Antena mora biti postavljena što je moguće više, dalje od metalnih konstrukcija.

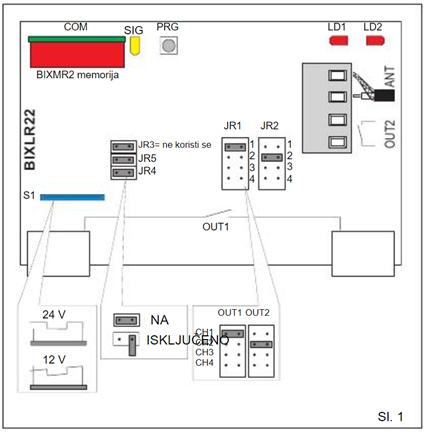

3. ODABIR KANALA-IZLAZA

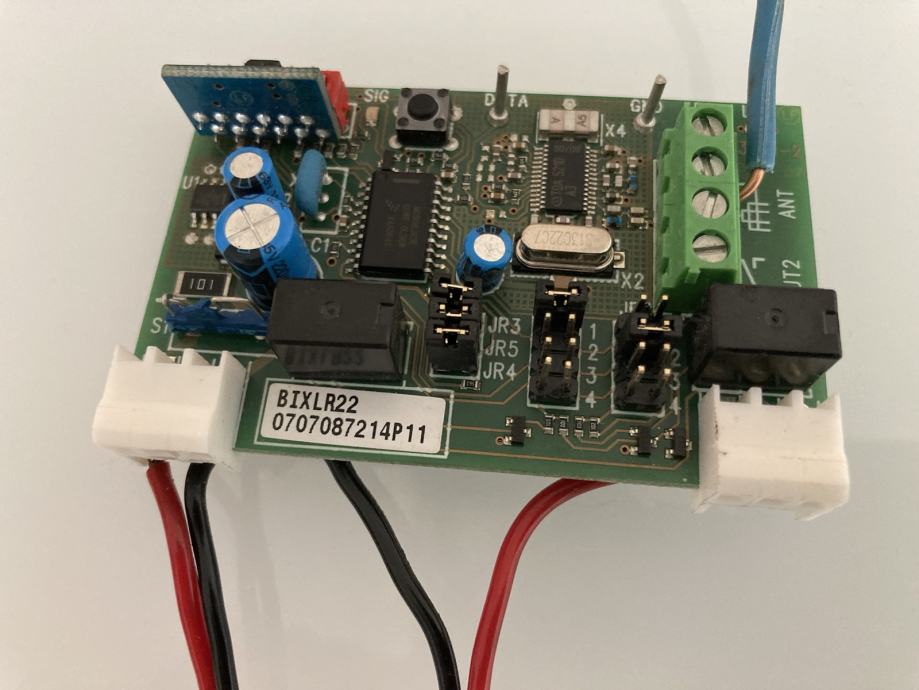

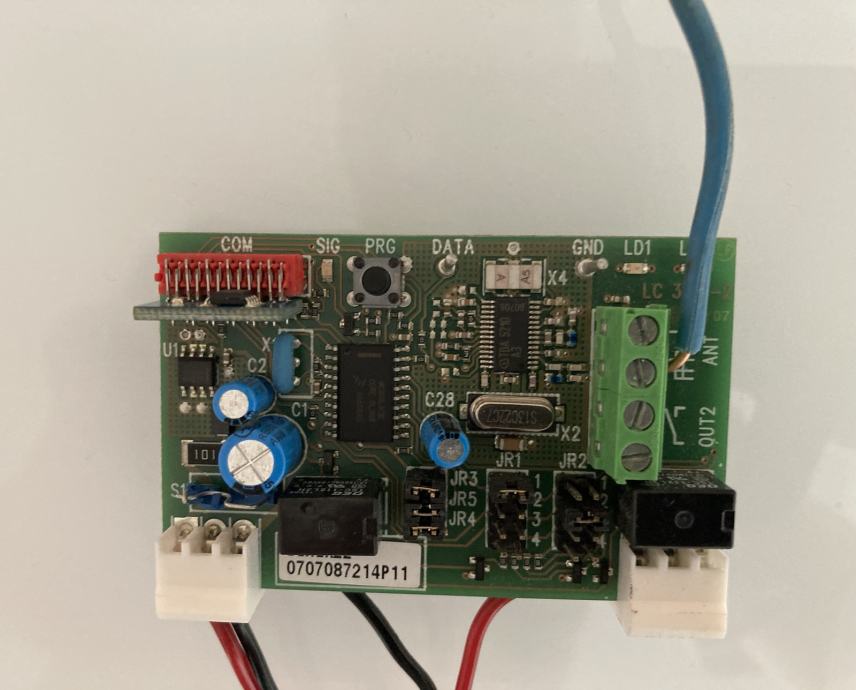

Dva od četiri kanala odašiljača moraju biti usklađena s dva izlaza BIXLR22 prijemnik pomoću sljedećih kratkospojnika:
JR1 = izlaz OUT1, aktiviranje LED LD1;
JR2 = izlaz OUT2, aktiviranje LED LD2.
4. PAMĆENJE GOL4-GOL4C (sl. 2)
- Pritisnite tipku PRG na prijemniku ili na kontrolnoj ploči; indikator SIG LED svijetli.
- Izvršite prijenos pritiskom na željene tipke CH na predajniku (unutar dometa prijemnika). Odašiljač je sada memoriran. Tijekom ove faze, LED indikator SIG bljeska. Kada LED ponovno zasvijetli, moguće je potvrditi drugi prijenos upravljača. Potvrdite sve nove odašiljače prijenosom kako je naznačeno.
Napomena: Svi kanali su memorirani na BIXLR22 kartici s JR4=ON. Ako JR4=ISKLJUČENO, memorira se samo tipka kanala koja je pritisnuta.
- Automatski izlazite iz procedure 10 sekundi nakon posljednjeg prijenosa, ili možete ponovno pritisnuti tipku PRG (LED SIG se gasi).
5. GOL4 MEMORISANJE NA VELIKU UDALJENOST (sl. 3)
Daljinsko programiranje je omogućeno na BIXLR22 kartici s JR5=ON. Do memorirati nove odašiljače bez korištenja prijemnika, pritisnite PRG na GOL4 odašiljač već memoriran na 5 sekundi, dok se LED ne upali (unutar domet prijemnika) i pritisnite bilo koju od tipki CH novog odašiljača.
6. KLONIRANJE GOL4C
- Pritisnite CH1 i CH2 novog transmitera istovremeno na 5 sekundi; tada svijetli crvena LED lampica.
- Približite odašiljač GOL4C (već memoriran) (pogledajte sl. 4) i napravite prijenos pritiskom na bilo koji od tipki CH.
- Nakon tri treptaja potvrde, automatski izlazite iz postupka.
7. KLONIRANJE GOL4C POMOĆU KODA (sl. 5)
- Pritisnite CH1 i CH2 novog transmitera istovremeno i 5 sekundi; svijetli crvena LED lampica.
- Unesite kod od 10 znamenki pritiskom na CH1=0 (OFF) ili CH2=1 (ON). Imate 5 sekundi vremena između jednog pritiska i sljedećeg. - Automatski izlazite iz postupka nakon umetanja desete brojke.(odašiljač treperi 3 puta)
8. PONIŠTANJE ODAŠILNIKA IZ MEMORIJE PRIJEMNIKA
- Držite pritisnutu tipku PRG na prijemniku ili na upravljačkoj ploči 3 sekundi, dok SIG LED ne počne treperiti.
- Za poništavanje svih odašiljača iz memorije prijemnika zadržite PRG ponovno pritisnut gumb na 3 sekunde.
- Za poništavanje jednog odašiljača, pritisnite jedan od prethodno memoriranih CH tipke odašiljača koje treba poništiti.
- Otkazivanje se potvrđuje brzim treptanjem SIG LED-a.

Cijena fiksna: 50€
